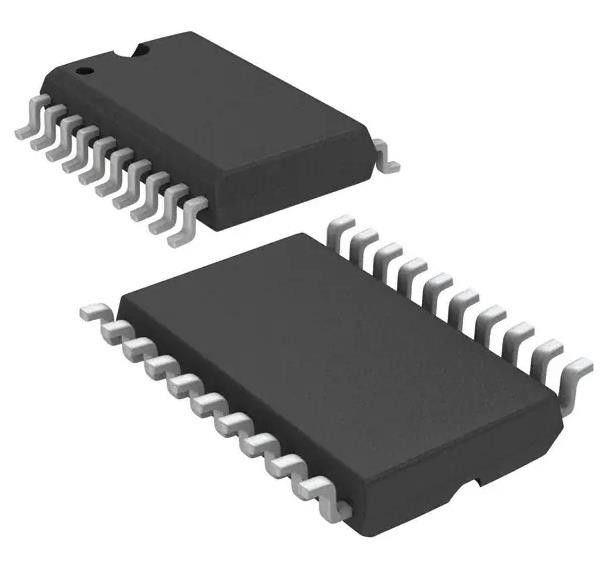

SN74HC540DW Buffer, Invirtiendo 1 elemento 8 bits por elemento 3 estados de salida 20-SOIC
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | Se trata de un sistema de control de las emisiones de gases de escape. |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | Entre 1 y 3 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100,000 |
|
Información detallada |
|||
| Paquete: | El tubo | Tipo de lógica: | Proteja, invirtiendo |
|---|---|---|---|
| Número de elementos: | 1 | Número de bits por elemento: | 8 |
| Tipo de salida: | 3-Estado | Corriente - Salida alta y baja: | 7.8mA, 7.8mA |
| Voltagem - Suministro: | 2V ~ 6V | Temperatura de funcionamiento: | -40 °C ~ 85 °C (TA) |
Descripción de producto
SN74HC540DW Buffer, Invirtiendo 1 elemento 8 bits por elemento 3 estados de salida 20-SOIC
Especificaciones de Se trata de un sistema de control de las emisiones de gases de escape.
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| La lógica | |
| Los buffers, los controladores, los receptores y los transmisores | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | 74HC |
| Paquete | El tubo |
| Tipo de lógica | El buffer, la inversión |
| Número de elementos | 1 |
| Número de bits por elemento | 8 |
| Tipo de entrada | - |
| Tipo de salida | 3 Estados |
| Corriente - Salida alta y baja | 7.8 mA, 7.8 mA |
| Voltagem - Suministro | 2 V ~ 6 V |
| Temperatura de funcionamiento | -40 °C ~ 85 °C (TA) |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | 20-SOIC (0,295", 7,50 mm de ancho) |
| Paquete de dispositivos del proveedor | 20-SOIC |
| Número del producto de base | Las demás |
Características del Se trata de un sistema de control de las emisiones de gases de escape.
• Amplio rango de tensión de funcionamiento de 2 V a 6 V
• Las salidas de alta corriente de 3 estados impulsan las líneas de autobuses directamente o hasta 15 cargas LSTTL
• Bajo consumo de energía, 80 μA máximo ICC
• TPD típico = 8 ns
• unidad de salida de ± 6 mA a 5 V
• Baja corriente de entrada de 1 μA máximo
• Pinout de flujo de datos (todas las entradas en el lado opuesto de las salidas)
Las aplicaciones de Se trata de un sistema de control de las emisiones de gases de escape.
Estos búferes octal y controladores de línea cuentan con el rendimiento de la popular serie ¢HC240 y ofrecen un pin-out con entradas y salidas en lados opuestos del paquete.Esta disposición facilita mucho el diseño de los circuitos impresos.
Clasificaciones medioambientales y de exportación deSe trata de un sistema de control de las emisiones de gases de escape.
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
