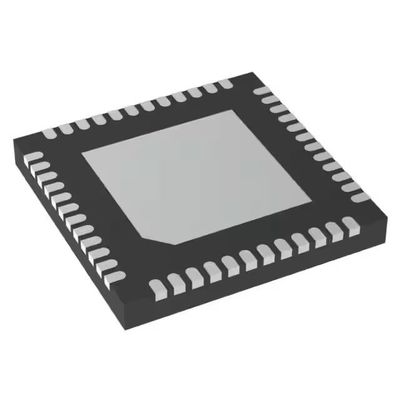

ATMEGA1609-MUR Administrador: ATMEGA1609-MUR IC MCU 8BIT 16KB FLASH 48UQFN
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | Se aplicará el procedimiento siguiente: |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | caja de cartón |
| Tiempo de entrega: | Entre 1 y 3 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100,000 |
|
Información detallada |
|||
| Procesador central: | RVA | Tamaño del núcleo: | 8 bits |
|---|---|---|---|
| Velocidad: | 20 MHz | Conectividad: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef |
| Aparatos periféricos: | Detección/reajuste de color marrón, POR, PWM, WDT | Número de entradas/salidas: | 41 |
| Tamaño de la memoria del programa: | 16KB (16K x 8) | Tipo de memoria del programa: | El flash |
Descripción de producto
ATMEGA1609-MUR Administrador: ATMEGA1609-MUR IC MCU 8BIT 16KB FLASH 48UQFN
AVR megaAVR® 0, seguridad funcional (FuSa) Microcontrolador IC de 8 bits 20MHz 16KB (16K x 8) FLASH 48-UQFN (6x6)
Especificaciones de Se aplicará el procedimiento siguiente:
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| Incorporado | |
| Microcontroladores | |
| El Sr. | Tecnología de microchips |
| Serie | Las medidas de seguridad de los vehículos de las categorías IIa y IIIa se aplicarán a los vehículos de las categorías IIa y IIIa, y a los vehículos de las categorías IIa y IIIa. |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Procesador central | RVA |
| Tamaño del núcleo | 8 bits |
| Velocidad | 20 MHz |
| Conectividad | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Aparatos periféricos | Detección/reajuste de color marrón, POR, PWM, WDT |
| Número de entradas/salidas | 41 |
| Tamaño de la memoria del programa | 16KB (16K x 8) |
| Tipo de memoria del programa | El flash. |
| Tamaño de EEPROM | 256 x 8 |
| Tamaño de la RAM | 2K x 8 |
| La tensión de alimentación (Vcc/Vdd) | 1.8V ~ 5.5V |
| Conversores de datos | A/D 16x10b |
| Tipo de oscilador | En el ámbito interno |
| Temperatura de funcionamiento | -40 °C ~ 85 °C (TA) |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | 48-UFQFN Pad expuesto |
| Paquete de dispositivos del proveedor | Las condiciones de los requisitos de seguridad de los equipos de ensayo se especifican en el anexo I. |
| Número del producto de base | Se trata de un sistema de control de las emisiones. |
Características del Se aplicará el procedimiento siguiente:
• CPU AVR®:
¢ Acceso de E/S de un solo ciclo
Control de interrupción de dos niveles
Multiplicador de hardware de dos ciclos
• Los recuerdos:
Memoria flash autoprogramable del sistema de 8 o 16 KB
¢ 256B EEPROM
2 KB de memoria RAM
¢ Resistencia de escritura/borrado:
• Flash 10.000 ciclos
• EEPROM 100.000 ciclos
¢ Retención de datos: 40 años a 55°C
• Sistema:
Circuito de reinicio de encendido (POR)
Opciones de reloj:
• Oscilador interno de baja potencia de 16/20 MHz
• Oscilador interno de ultra baja potencia (ULP) de 32,768 kHz
• Oscilador de cristal externo de 32,768 kHz
• Entrada del reloj externo
Interfaz de depuración de programas unificada de un solo pin (UPDI)
- Tres modos de sueño:
• Desactivado con todos los periféricos en marcha para despertarse inmediatamente
• En espera
El funcionamiento configurable de los periféricos seleccionados
¢ Aparatos periféricos para caminar en sueño
• Apagado con una función de despertar limitada
• Periféricos:
Un temporizador/contador de 16 bits tipo A (TCA) con un registro de período dedicado y tres canales de comparación
¢ Hasta cuatro temporizadores/contadores de 16 bits tipo B (TCB) con captura de entrada
Un contador en tiempo real (RTC) de 16 bits que funciona desde un cristal externo o un oscilador RC interno
- Hasta cuatro USARTs con generador de velocidad de baud fraccionaria, auto-baud y detección de inicio de fotograma
Interfaz periférica serie maestro/esclavo (SPI)
TWI maestro/esclavo con doble coincidencia de direcciones
• Puede actuar a la vez como amo y como esclavo
• Modo estándar (Sm, 100 kHz)
• Modo rápido (Fm, 400 kHz)
• Modo rápido más (Fm+, 1 MHz)
Sistema de eventos para una señalización interperiférica independiente del núcleo y predecible
Lógico personalizado configurable (CCL) con hasta cuatro tablas de búsqueda programables (LUT)
Un Comparador Análogo (CA) con una entrada de referencia escalable
Un convertidor analógico a digital (ADC) de 10 bits y 150 kps
¢ Cinco referencias de voltaje interno seleccionables: 0,55V, 1,1V, 1,5V, 2,5V y 4,3V
¢ Hardware de exploración de la memoria del código CRC
• Se permite escanear automáticamente el CRC antes de ejecutar el código
¢ Temporizador de vigilancia (WDT) con modo ventana, con un oscilador separado en el chip
¢ Interrupción externa en todos los pines de uso general
Las aplicaciones de Se aplicará el procedimiento siguiente:
Los microcontroladores ATmega808/809/1608/1609 forman parte de la serie 0 de megaAVR®, que utiliza el
Clasificaciones medioambientales y de exportación deSe aplicará el procedimiento siguiente:
| Descripción del atributo | |
| Estado de conformidad con la Directiva RoHS | |
| Estado REACH No afectado | |
| Se trata de una serie de medidas de control. | |
| HTSUS 8542. ¿Qué quiere decir?31.0001 |
