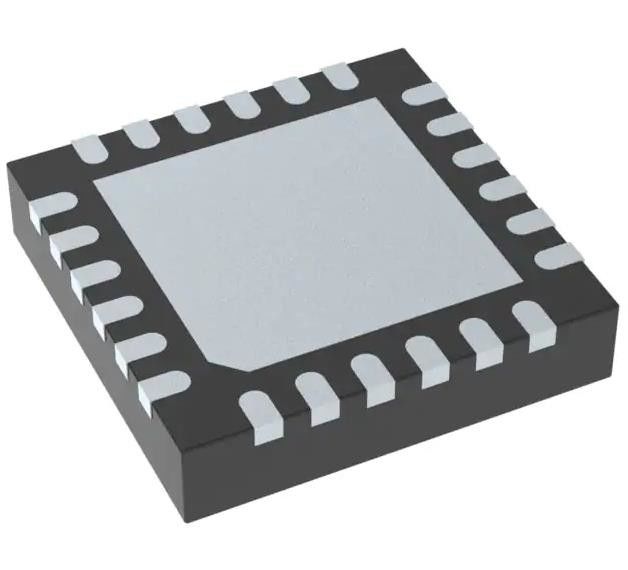

BQ25890HRTWT IC de cargador de iones de litio/polímero 24-WQFN (4x4) 14V 5A
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | BQ25890HRTWT |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Cajas de cartón |
| Tiempo de entrega: | Entre 1 y 3 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100,000 |
|
Información detallada |
|||
| Número de células: | 1 | Protección contra fallas: | Sobrecorriente, sobre temperatura |
|---|---|---|---|
| Corriente de carga - máximo: | 5A | Voltagem - Alimentación (máximo): | 14V |
| Interfaz: | ² C, USB DE I | Temperatura de funcionamiento: | -40 °C ~ 85 °C (TA) |
| Tipo de montaje: | Montura de la superficie | Paquete de dispositivos del proveedor: | 24-WQFN (4x4) |
| Alta luz: | El IC del cargador de 14V 5A BQ25890HRTWT,5A BQ25890HRTWT IC del cargador,IC del cargador BQ25890HRTWT de 14 V |
||
Descripción de producto
BQ25890HRTWT IC de cargador de iones de litio/polímero 24-WQFN (4x4) 14V 5A
Especificaciones de BQ25890HRTWT
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| Gestión de energía (PMIC) | |
| Cargadores de baterías | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | MaxChargeTM |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Química de las baterías | Iones de litio/polímero |
| Número de células | 1 |
| Corriente - Carga | - |
| Características programables | - |
| Protección contra fallas | Sobrecorriente, sobre temperatura |
| Corriente de carga - máximo | 5A |
| Voltado del paquete de baterías | - |
| Voltagem - Alimentación (máximo) | 14 V |
| Interfaz | I2C, USB |
| Temperatura de funcionamiento | -40 °C ~ 85 °C (TA) |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | Pantallas expuestas 24-WFQFN |
| Paquete de dispositivos del proveedor | El número de unidad de control de las emisiones de gases de efecto invernadero |
| Número del producto de base | BQ25890 |
Características delBQ25890HRTWT
• Alta eficiencia 5-A, modo de conmutación de 1,5 MHz
Eficiencia de carga del 93% a 2 A y 91% a 3 A
Optimización para entrada de alta tensión (9 V / 12 V)
El módulo PFM de baja potencia para operaciones de carga ligera
• USB On-the-Go (OTG) con salida ajustable de 4,5 V a 5,5 V
Conversor de impulso de 500 kHz / 1,5 MHz seleccionable con hasta 2,4 A de salida
93% Eficiencia de aumento a 5 V a 1 A de salida
Protección de exceso de corriente en modo de hipo preciso
Apoya hasta 2.5 V de batería
¢ Soporte exclusivo para PWM o control PFM/PWM para la eficiencia de carga ligera
• Entrada única para soportar entrada USB y adaptadores de alta tensión ajustables
¢ Apoyar el rango de voltaje de entrada de 3,9 V a 14 V
¢ Limites de corriente de entrada (100 mA a 3,25 A con resolución de 50 mA) para admitir USB2.0, USB3.0 estándar y adaptadores de alta tensión
¢ Seguimiento de la potencia máxima por voltaje de entrada
*Límite de hasta 14 V para una amplia gama de adaptadores
Detección automática de USB SDP, CDP, DCP y adaptadores no estándar
• Optimizador de corriente de entrada para maximizar la potencia de entrada sin sobrecargar los adaptadores
• Compensación de la resistencia (IRCOMP) desde la salida del cargador hasta el terminal de la célula
• Eficiencia de descarga de batería más alta con MOSFET de descarga de batería de 11 mΩ hasta 9 A
• ADC integrado para el monitor del sistema (voltaje, temperatura, corriente de carga)
• Gestión de la vía de alimentación de VDC estrecho (NVDC)
Funciona de forma instantánea sin batería ni con batería descargada
El funcionamiento ideal del diodo en el modo de suplemento de la batería
• Control BATFET para soportar el modo barco, despertar y restablecer el sistema completo
• Modo autónomo y I2C flexibles para un rendimiento óptimo del sistema
• Alta integración incluye todos los MOSFET, detección de corriente y compensación de bucle
• Corriente de fuga de batería baja de 12 μA para soportar el modo barco
• Alta exactitud
¥ ± 0,5% Regulación del voltaje de carga
Reglamentación de la corriente de carga
¥ ± 7,5% Regulación de corriente de entrada
• Seguridad
Sensores de temperatura de la batería para el modo de carga y refuerzo
La regulación térmica y el apagado térmico
La introducción deBQ25890HRTWT
• Teléfono inteligente
• Tabletas
• Dispositivos de Internet portátiles
