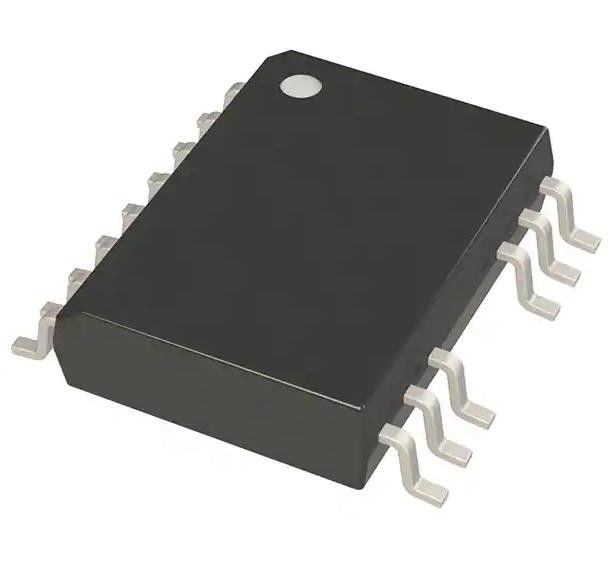

UCC21530BQDWKRQ1 4A 6A conductor de puerta acoplamiento capacitivo 5700Vrms 2 canal
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | UCC21530BQDWKRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Cajas de cartón |
| Tiempo de entrega: | Entre 1 y 3 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100,000 |
|
Información detallada |
|||
| Número de canales: | 2 | Voltaje - aislamiento: | 5700Vrms |
|---|---|---|---|
| Inmunidad transitoria del modo común (minuto): | 100 V/s | TpLH/tpHL del retraso de propagación (máximo): | 30 días, 30 días |
| Distorsión de la anchura de pulso (máxima): | 6n | Tiempo de subida / caída (tipo): | 6n, 7n |
| Alta luz: | 6A UCC21530BQDWKRQ1 controlador de puerta,2 canal UCC21530BQDWKRQ1 controlador de la puerta,4A UCC21530BQDWKRQ1 controlador de puerta |
||
Descripción de producto
UCC21530BQDWKRQ1 4A, 6A conductor de puerta acoplamiento capacitivo 5700Vrms 2 canal
Especificaciones de Los datos de los datos de los Estados miembros deben estar disponibles en el sitio web de la Agencia.
| Tipo de producto | Descripción |
| Categoría | Los aislantes |
| Los aislantes - conductores de puertas | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | AEC-Q100, Seguridad funcional (FuSa) |
| Paquete | Cintas y bobinas (TR) |
| Tecnología | Acoplamiento por capacidad |
| Número de canales | 2 |
| Voltado - aislamiento | 5700 Vrms |
| Imunidad transitoria en modo común (min) | 100 V/s |
| Retraso de propagación tpLH / tpHL (máximo) | 30 días, 30 días |
| Distorsión del ancho de pulso (máximo) | 6n |
| Tiempo de subida / caída (tipo) | 6n, 7n |
| Corriente - Salida alta y baja | 4A, 6A |
| Corriente - Pico de salida | 4A, 6A |
| Voltado - hacia adelante (Vf) (tipo) | - |
| Voltado - Suministro de salida | 14.7V ~ 25V |
| Temperatura de funcionamiento | -40 °C ~ 125 °C |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | 14 SOIC (0,295", 7,50 mm de ancho) |
| Paquete de dispositivos del proveedor | 14 - SOIC |
| Agencia de homologación | Las condiciones de los certificados de calidad se determinarán en función de los requisitos de los certificados. |
| Número del producto de base | Las condiciones de los contratos de trabajo |
Características delLos datos de los datos de los Estados miembros deben estar disponibles en el sitio web de la Agencia.
• AEC-Q100 calificado con:
¢ Nivel C6 de clasificación de la MDL ESD del dispositivo
• Seguridad funcional gestionada por la calidad
¢ Documentación disponible para ayudar al diseño del sistema de seguridad funcional
• Universal: doble conductor de lado bajo, doble conductor de lado alto o medio puente
• Paquete SOIC-14 (DWK) de cuerpo ancho
• 3,3 mm de distancia entre los canales del conductor
• Parámetros de cambio:
¢ 19-ns retraso típico de propagación
¢ ancho de pulso mínimo de 10 ns
¢ coincidencia de retraso máximo de 5 ns
¢ 6 ns de distorsión máxima del ancho de pulso
• Inmunidad transitoria de modo común (CMTI) superior a 100 V/s
• Vida útil de las barreras de aislamiento > 40 años
• Fuente de pico de 4 A, salida de sumidero de pico de 6 A
• Entradas compatibles con TTL y CMOS
• Rango de entrada VCCI de 3 V a 18 V
• Fuente de alimentación de la unidad de salida VDD de hasta 25 V
Opciones UVLO de 8 V y 12 V VDD
• Superposición y tiempo muerto programables
• Rechaza los pulsos de entrada y los transitorios de ruido inferiores a 5 ns
• Rango de temperaturas de funcionamiento de 40°C a +125°C
• Certificaciones relacionadas con la seguridad:
¢ aislamiento 8000-VPK por DIN V VDE V 0884-11 :2017-01
- aislamiento de 5,7 kVRMS durante 1 minuto por UL 1577
¢ Certificación CSA de acuerdo con las normas de equipos finales IEC 60950-1, IEC 62368-1, IEC 61010-1 e IEC 60601-1
¢ Certificación CQC según GB4943.1-2011
La introducción deLos datos de los datos de los Estados miembros deben estar disponibles en el sitio web de la Agencia.
• Cargadores de baterías HEV y BEV
• Correa solar y inversores centrales
• Pilas de carga de CA a CC y de CC a CC
• Inversor de CA y servoacción
• Transmisión de energía de CA a CC y de CC a CC
• Sistemas de almacenamiento de energía
