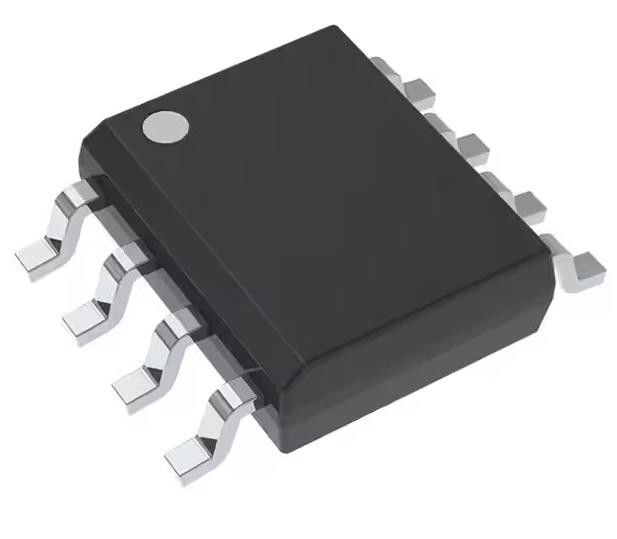

ISO7420DR Aislador digital de propósito general 2500Vrms 2 canales 1Mbps 25kV/μs
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | ISO7420DR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Cajas de cartón |
| Tiempo de entrega: | Entre 1 y 3 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100,000 |
|
Información detallada |
|||
| Número de canales: | 2 | Entradas - lado 1/Side 2: | 2/0 |
|---|---|---|---|
| Tipo de canal: | Unidireccional | Voltaje - aislamiento: | 2500Vrms |
| Inmunidad transitoria del modo común (minuto): | 25kV/µs | Tasa de datos: | 1 Mbps |
| Alta luz: | 2500Vrms aislador digital de propósito,Isolador digital de propósito de 1 Mbps,2 Canales de propósito aislador digital |
||
Descripción de producto
ISO7420DR Aislador digital de propósito general 2500Vrms 2 canales 1Mbps 25kV/μs
Especificaciones de Las condiciones de las condiciones de trabajo
| Tipo de producto | Descripción |
| Categoría | Los aislantes |
| Los aislantes digitales | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | - |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Tecnología | Acoplamiento por capacidad |
| El tipo | Objetivo general |
| El poder aislado | - No, no lo sé. |
| Número de canales | 2 |
| Input - Página 1/Página 2 | 2/0 |
| Tipo de canal | Unidireccional |
| Voltado - aislamiento | 2500 Vrms |
| Imunidad transitoria en modo común (min) | 25 kV/μs |
| Tasa de datos | 1 Mbps |
| Retraso de propagación tpLH / tpHL (máximo) | 14 días, 14 días |
| Distorsión del ancho de pulso (máximo) | 3.7ns |
| Tiempo de subida / caída (tipo) | 1s, 1s |
| Voltagem - Suministro | 3Las emisiones de gases de efecto invernadero se aplicarán a las emisiones de gases de efecto invernadero. |
| Temperatura de funcionamiento | -40 °C ~ 105 °C |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | 8 SOIC (0,154", 3,90 mm de ancho) |
| Paquete de dispositivos del proveedor | 8-SOIC |
| Número del producto de base | Las condiciones de las condiciones de trabajo |
Características delLas condiciones de las condiciones de trabajo
* Tasa de señalización más alta: 1 Mbps
* Bajo consumo de energía, Icc típico por canal (función de 3,3 V): - ISO7420: 1,1 mA, ISO7421: 1,5 mA
* Bajo retraso de propagación - 9 ns típico
* Rango amplio de TA: -40'C a 125'C (grado M)
* 50 kV/US Inmunidad transitoria, típica
* Más de 25 años de aislamiento Integridad a tensión nominal
* Funciona desde los niveles de suministro y lógica de 3.3 V y 5 V
* Traducción de los niveles de 3.3-V y 5-V
* Cuerpo estrecho SOlC-8 paquete
* Homologaciones de seguridad y reglamentarias: 4242 semanas de aislamiento por DIN V VDE V 0884-10 y DIN EN 61010-12500 VRms de aislamiento durante 1 minuto por UL 1577CSANotificación de aceptación del componente 5A,Las normas IEC60950-1 e IEC 61010-1Certificación CQC según GB4943.1-2011
La introducción deLas condiciones de las condiciones de trabajo
* Reemplazo del optoacoplador en:
- Autobús de campo industrial
- Profibus. - ¿ Qué?
- ¿ Qué pasa?
- Buses de datos de dispositivos Nettm
- Interfaz de control por servo
- Control del motor.
- Fuentes de alimentación
- Las baterías
