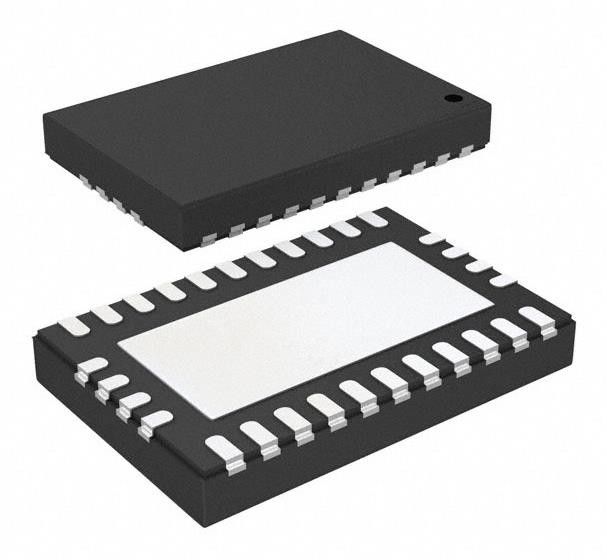

LM76003QRNPRQ1 Regulador de conmutación IC Positivo ajustable 1V 1 Salida 3.5A 30-WFQFN
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | LM76003QRNPRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Cajas de cartón |
| Tiempo de entrega: | Entre 1 y 3 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100,000 |
|
Información detallada |
|||
| Número de resultados: | 1 | Voltagem - Entrada (min): | 3.5v |
|---|---|---|---|
| Voltagem - Entrada (máximo): | Las demás: | Válvulas de tensión y de salida (min/fija): | 1V |
| Voltagem - salida (máximo): | 57v | Corriente - Producción: | 3.5A |
| Frecuencia - Cambio: | 300kHz ~ 2.2MHz | Temperatura de funcionamiento: | -40 °C ~ 125 °C (TJ) |
| Alta luz: | El regulador de circuito integrado LM76003QRNPRQ1 ajustable positivamente,3.5A IC del regulador LM76003QRNPRQ1,1 Salida LM76003QRNPRQ1 IC del regulador |
||
Descripción de producto
LM76003QRNPRQ1 regulador de brujería IC Positivo ajustable 1V 1 Salida 3.5A 30-WFQFN
Especificaciones de LM76003QRNPRQ1
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| Gestión de energía (PMIC) | |
| Reguladores de voltaje - Reguladores de conmutación de corriente continua | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | Automotriz, AEC-Q100 |
| Paquete | Cintas y bobinas (TR) |
| Función | Descenso |
| Configuración de salida | Es positivo. |
| Topología | - ¿ Por qué? |
| Tipo de salida | Adjustable |
| Número de resultados | 1 |
| Voltagem - Entrada (min) | 3.5V |
| Voltagem - Entrada (máximo) | Las demás: |
| Válvulas de tensión de salida (min/fija) | 1V |
| Voltagem - salida (máximo) | Las demás: |
| Corriente - Producción | 3.5A |
| Frecuencia - Cambio | Las emisiones de gases de efecto invernadero se determinarán en función de las condiciones de producción. |
| Rectificador sincrónico | - ¿ Qué? |
| Temperatura de funcionamiento | -40 °C ~ 125 °C (TJ) |
| Tipo de montaje | Montado en la superficie, flanco humedecible |
| Envase / estuche | 30-WFQFN Pad expuesto |
| Paquete de dispositivos del proveedor | Las condiciones de los vehículos de las categorías M1 y M2 no se aplicarán a los vehículos de las categorías M2 y M3. |
| Número del producto de base | LM76003 |
Características delLM76003QRNPRQ1
• AEC-Q100 calificado para aplicaciones automotrices
️ Clase de temperatura del dispositivo 1: temperatura de funcionamiento ambiente de ¥40°C a +125°C
¢ Nivel de clasificación C5 de la MDL ESD del dispositivo
• Rectificación sincrónica integrada
• Tensión de entrada de 3,5 V a 60 V (máximo 65 V)
• Tensión de salida de 1 V a 95% VIN
• Corriente quiescente de 15 μA regulada
• Amplio rango de conversión de voltaje
¥ TON-MIN = 65 ns (típico)
¢ tOFF-MIN = 95 ns (típico)
• Características a nivel del sistema
Sincronización con el reloj externo
La bandera del poder es buena
¢ arranque suave ajustable (default de 6,3 ms)
• Función de FPWM seleccionable por pin
• Rango de frecuencia ajustable: 300 kHz a 2,2 MHz
• Alta eficiencia en la arquitectura de carga ligera (PFM)
• Características de protección
¢ límite de corriente ciclo por ciclo
Protección contra cortocircuito con modo de hipo
Protección contra el apagado térmico por sobre-temperatura
• Crear un diseño personalizado utilizando el LM76002-Q1η/LM76003-Q1 con el WEBENCH® Power Designer
