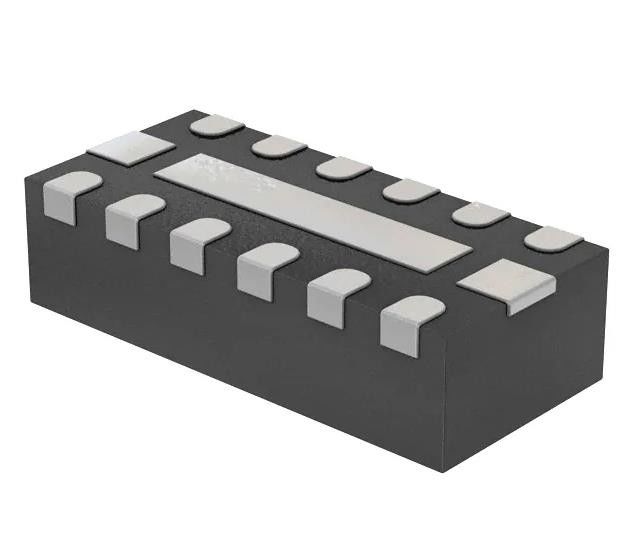

TPD6F002QDSVRQ1 RC (Pi) Filtro EMI de segundo orden de paso bajo 6 Canal C = 17pF
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TPD6F002QDSVRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Cajas de cartón |
| Tiempo de entrega: | Entre 1 y 3 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100,000 |
|
Información detallada |
|||
| Número de canales: | 6 | Frecuencia central/de corte: | 100 MHz (corta) |
|---|---|---|---|
| Valor de la atenuación: | -30 dB @ 800 MHz | Resistencia - canal (ohmios): | 100 |
| Valores: | R = 100 Ohms, C = 17pF | Temperatura de funcionamiento: | -40 °C ~ 125 °C |
| Aplicaciones: | Automóvil | Orden del filtro: | El segundo |
| Alta luz: | 17pF pi Filtro EMI,Filtro EMI de 6 canales pi,TPD6F002QDSVRQ1 |
||
Descripción de producto
TPD6F002QDSVRQ1 RC (Pi) Filtro EMI de segundo orden de paso bajo 6 Canal C = 17pF
Especificaciones de TPD6F002QDSVRQ1
| Tipo de producto | Descripción |
| Categoría | Filtro |
| Filtros EMI/RFI (redes LC y RC) | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | Se trata de un sistema de control de las emisiones de gases de escape. |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| El tipo | Paso bajo |
| Orden del filtro | El segundo |
| Tecnología | RC (Pi) |
| Número de canales | 6 |
| Frecuencia de corte / centro | 100 MHz (corta) |
| Valor de atenuación | -30 dB @ 800 MHz |
| Resistencia - Canal (Ohms) | 100 |
| Los valores | R = 100 Ohms, C = 17pF |
| Protección de la DSE | - ¿ Qué? |
| Temperatura de funcionamiento | -40 °C ~ 125 °C |
| Aplicaciones | Automóvil |
| Voltado nominal | - |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | La placa expuesta de 12-WFDFN |
| Tamaño / Dimensión | 0.118" L x 0,053" W (3,00 mm x 1,35 mm) |
| Alturas | 0.032" (0.81mm) |
| Número del producto de base | TPD6F002 y TPD6F002 |
Características delTPD6F002QDSVRQ1
* AEC-Q101 Calificado
* Filtración EMI de seis canales para puertos de datos
- -47 dB Atenuación de la transmisión cruzada a 100 MHz
- -30 dB Pérdida de inserción a 800 MHz
- -3 dB ancho de banda de 100 MHz
* Configuración del filtro de estilo Pi (C-R-C) ((R = 100 2, CTOTAL = 34 pF)
* Protección ESD robusta excede el IEC 61000-4-2 ((Nivel 4)
- +20 kV IEC 61000-4-2 Descarga de contacto
- +30 kV IEC 61000-4-2 Descarga en el espacio entre el aire
* Corriente de baja fuga 20 nA (máximo)
* Paquete SON de ahorro de espacio (3 mm x 1,35 mm)
La introducción deTPD6F002QDSVRQ1
• Interfaz de pantalla LCD
• GPIO
• Interfaz de memoria
• Líneas de datos en el cable flexible
• FPD-Link
