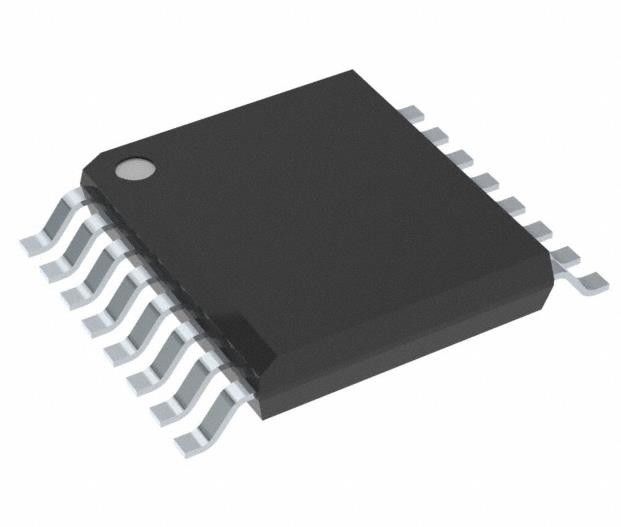

ISO7741FQDBQRQ1 Aislador digital de propósito general 2500Vrms 4 canales 100Mbps 85kV/μs
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | ISO7741FQDBQRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Cajas de cartón |
| Tiempo de entrega: | Entre 1 y 3 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100,000 |
|
Información detallada |
|||
| Número de canales: | 4 | Entradas - lado 1/Side 2: | 3/1 |
|---|---|---|---|
| Tipo de canal: | Unidireccional | Voltaje - aislamiento: | 2500Vrms |
| Inmunidad transitoria del modo común (minuto): | 85 kV/μs | Tasa de datos: | 100Mbps |
| TpLH/tpHL del retraso de propagación (máximo): | 16ns, 16ns | Distorsión de la anchura de pulso (máxima): | 4.9ns |
| Alta luz: | Isolador digital de propósito de 100 Mbps,4 Canales de propósito aislador digital,2500Vrms aislador digital de propósito |
||
Descripción de producto
ISO7741FQDBQRQ1 Aislador digital de propósito general 2500Vrms 4 canales 100Mbps 85kV/μs
Especificaciones de Las condiciones de los requisitos de la norma ISO/IEC 1704:2015 se aplicarán a las empresas que cumplan los requisitos de la norma ISO/IEC 1704:2015 y a las empresas que cumplen los requisitos de la norma ISO/IEC 1704:2015 y a las empresas que cumplen los requisitos de la norma ISO/IEC 1704:2015.
| Tipo de producto | Descripción |
| Categoría | Los aislantes |
| Los aislantes digitales | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | Automotriz, AEC-Q100 |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Tecnología | Acoplamiento por capacidad |
| El tipo | Objetivo general |
| El poder aislado | - No, no lo sé. |
| Número de canales | 4 |
| Input - Página 1/Página 2 | ¿Qué es el amor? |
| Tipo de canal | Unidireccional |
| Voltado - aislamiento | 2500 Vrms |
| Imunidad transitoria en modo común (min) | 85 kV/μs |
| Tasa de datos | 100 Mbps |
| Retraso de propagación tpLH / tpHL (máximo) | 16n, 16n |
| Distorsión del ancho de pulso (máximo) | 4.9ns |
| Tiempo de subida / caída (tipo) | 2.4ns, 2.4ns |
| Voltagem - Suministro | 2.25V ~ 5.5V |
| Temperatura de funcionamiento | -40 °C ~ 125 °C |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | 16-SSOP (0,154", 3,90 mm de ancho) |
| Paquete de dispositivos del proveedor | 16-SSOP |
| Número del producto de base | Las condiciones de las condiciones de trabajo |
Características delLas condiciones de los requisitos de la norma ISO/IEC 1704:2015 se aplicarán a las empresas que cumplan los requisitos de la norma ISO/IEC 1704:2015 y a las empresas que cumplen los requisitos de la norma ISO/IEC 1704:2015 y a las empresas que cumplen los requisitos de la norma ISO/IEC 1704:2015.
• Calificado para aplicaciones automotrices
• AEC-Q100 con los siguientes resultados:
Temperatura del dispositivo Grado 1: temperatura de funcionamiento ambiente de 40°C a 125°C
• Funcional y seguro
¢ Documentación disponible para ayudar al diseño de sistemas de seguridad funcionales: ISO7740-Q1, ISO7741-Q1, ISO7742-Q1
• velocidad de datos de 100 Mbps
• Barrera de aislamiento sólida:
️ vida útil proyectada > 100 años a 1500 VRMS de voltaje de trabajo
¢ Calificación de aislamiento de hasta 5700 VRMS
Capacidad de sobretensiones de hasta 12,8 kV
️ ± 100 kV/μs CMTI típico
• Amplio rango de alimentación: de 2,25 V a 5,5 V
• Transformación del nivel de 2,25 V a 5,5 V
• Opciones de salida por defecto alta (ISO774x) y baja (ISO774xF)
• Bajo consumo de energía, típicamente 1,5 mA por canal a 1 Mbps
• Bajo retraso de propagación: 10,7 ns típicos (alimentos de 5 V)
• Compatibilidad electromagnética sólida (EMC)
¢ ESD, EFT e inmunidad a las sobretensiones a nivel del sistema
Protección contra descargas de contacto de ±8 kV según la norma IEC 61000-4-2 a través de la barrera de aislamiento
¢ Bajas emisiones
• Opciones de paquetes de SOIC (DWW-16), SOIC (DW-16) y QSOP (DBQ-16) de ancho extra
• Certificaciones relacionadas con la seguridad:
¢ DIN VDE V 0884-11:2017-01
¢ Programa de reconocimiento de componentes UL 1577
¢ Certificaciones CSA, CQC y TUV
La introducción deLas condiciones de los requisitos de la norma ISO/IEC 1704:2015 se aplicarán a las empresas que cumplan los requisitos de la norma ISO/IEC 1704:2015 y a las empresas que cumplen los requisitos de la norma ISO/IEC 1704:2015 y a las empresas que cumplen los requisitos de la norma ISO/IEC 1704:2015.
• Sistema híbrido, eléctrico y de tren motriz (EV/HEV)
El sistema de gestión de baterías (BMS)
¢ Cargador a bordo
Inversor de tracción
Conversor de corriente continua
- Inversor y controlador de motor
