Se trata de un sistema de control de velocidad de 16 bits de 25 MHz.
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | MSP430F5172IRSBR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Cajas de cartón |
| Tiempo de entrega: | Entre 1 y 3 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100,000 |
|
Información detallada |
|||
| Tamaño del núcleo: | 16 bits | Velocidad: | 25 MHz |
|---|---|---|---|
| Conectividad: | ² C, IrDA, SCI, SPI, UART/USART de I | Aparatos periféricos: | Detección/reajuste de color marrón, DMA, POR, PWM, WDT |
| Número de entradas/salidas: | 31 | Tamaño de la memoria del programa: | 32KB (32K x 8) |
| Tamaño de la RAM: | 2K x 8 | ||
| Alta luz: | IC de microcontrolador de 16 bits,El sistema de microcontrolador MSP430F5172IRSBR,MSP430F5172IRSBR |
||
Descripción de producto
Se trata de un sistema de control de velocidad de 16 bits de 25 MHz.
Especificaciones de El número de unidades de producción es el siguiente:
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| Incorporado | |
| Microcontroladores | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | Las condiciones de los requisitos de seguridad de los vehículos no incluyen los siguientes requisitos: |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Digi-Reel® | |
| Procesador central | Las medidas de seguridad se aplicarán a las instalaciones de seguridad. |
| Tamaño del núcleo | 16 bits |
| Velocidad | 25 MHz |
| Conectividad | El número de unidades de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control. |
| Aparatos periféricos | Detección/reajuste de color marrón, DMA, POR, PWM, WDT |
| Número de entradas/salidas | 31 |
| Tamaño de la memoria del programa | 32KB (32K x 8) |
| Tipo de memoria del programa | El flash. |
| Tamaño de EEPROM | - |
| Tamaño de la RAM | 2K x 8 |
| La tensión de alimentación (Vcc/Vdd) | 1.8V ~ 3.6V |
| Conversores de datos | A/D 11x10b |
| Tipo de oscilador | En el ámbito interno |
| Temperatura de funcionamiento | -40 °C ~ 85 °C (TA) |
| Tipo de montaje | Montura de la superficie |

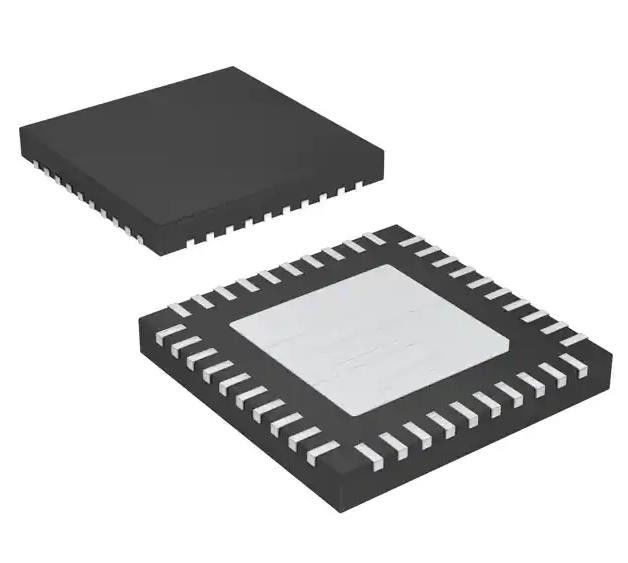

| Envase / estuche | 40 WFQFN Pad expuesto |
| Paquete de dispositivos del proveedor | Las medidas de seguridad se aplicarán en el caso de las aeronaves de pasajeros. |
| Número del producto de base | Se trata de un sistema de control de las emisiones de gases de escape. |
Características delEl número de unidades de producción es el siguiente:
• Rango de baja tensión de alimentación: 3,6 V hasta 1,8 V
• Consumo de energía muy bajo
¢ Modo activo: 180 μA/MHz
¢ Modo de espera (modo LPM3 WDT, 3 V): 1,1 μA
️ Modo apagado (Retención de RAM LPM4, 3 V): 0,9 μA
El modo de apagado (LPM4).5, 3 V): 0,25 μA
• Despertarse del modo de espera en menos de 5 μs
• Arquitectura RISC de 16 bits, memoria extendida, tiempo de ciclo de instrucciones de 40 ns
• Sistema de gestión de energía flexible
¢ LDO totalmente integrado con voltaje de alimentación de núcleo regulable programable
Supervisión, monitoreo y apagón de la tensión de suministro
• Sistema de reloj unificado
El circuito de control FLL para la estabilización de frecuencia
Fuente de reloj interno de baja potencia y baja frecuencia (VLO)
Fuente de referencia interna recortada de baja frecuencia (REFO)
Los cristales de 32 kHz (XT1)
Cristales de alta frecuencia hasta 25 MHz (XT1)
• El multiplicador de hardware admite operaciones de 32 bits
• DMA de 3 canales
• Hasta doce Push/Pull I/O digitales con tolerancia a 5 V con una potencia de accionamiento de hasta 20 mA
• Timer TD0 de 16 bits con tres registros de captura/comparación y soporte para el modo de alta resolución (1) Funcionalidad completa en las opciones de paquetes QFN de 40 pines.Véase las descripciones de las señales.
• Temporizador TD1 de 16 bits con tres registros de captura/comparación y soporte para el modo de alta resolución
• Temporizador TA0 de 16 bits con tres registros de captura/comparación
• Interfaces universales de comunicación en serie (USCIs) (1)
¢ USCI_A0 Apoya:
¢ UART mejorado admite detección automática de BaudRate
¢ Encoder y decodificador IrDA
¢ SPI sincrónico
¢ USCI_B0 Apoya:
¢ I2C
¢ SPI sincrónico
• Convertidor de 10 bits de 200 kps de formato analógico a digital (ADC)
¢ Referencia interna
¢ Muestreo y retención
¢ Función de exploración automática
¢ Hasta 8 canales externos y 2 canales internos, incluido el sensor de temperatura
• Hasta 16 canales de comparador en el chip, incluido un modo de energía ultra baja
• Programación en serie a bordo, sin necesidad de tensión de programación externa
• La comparación de dispositivos resume los miembros de la familia disponibles
• Disponible en paquetes QFN (RSB) de 40 pines, TSSOP (DA) de 38 pines y BGA (YFF) de 40 pines
La introducción deEl número de unidades de producción es el siguiente:
• Sistemas analógicos y digitales de sensores
• Iluminación LED
• Fuentes de energía digitales
• Control de los motores
• Control remoto
• Los termostatos
