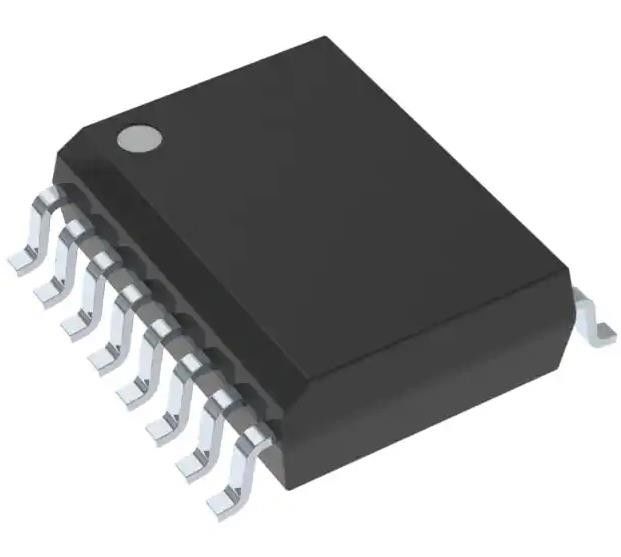

ISO7340CQDWRQ1 Aislador digital de propósito general 3000Vrms 4 canales 25Mbps 25kV/μs
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | ISO7340CQDWRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Cajas de cartón |
| Tiempo de entrega: | Entre 1 y 3 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100,000 |
|
Información detallada |
|||
| Número de canales: | 4 | Entradas - lado 1/Side 2: | 4/0 |
|---|---|---|---|
| Tipo de canal: | Unidireccional | Voltaje - aislamiento: | 3000Vrms |
| Inmunidad transitoria del modo común (minuto): | 25kV/µs | Tasa de datos: | 25Mbps |
| TpLH/tpHL del retraso de propagación (máximo): | 58ns, 58ns | Distorsión de la anchura de pulso (máxima): | 4NS |
| Alta luz: | 4 canales de propósito general aislador digital,ISO7340CQDWRQ1,El aislador digital de uso general de 3000 Vrms |
||
Descripción de producto
ISO7340CQDWRQ1 Aislador digital de propósito general 3000Vrms 4 canales 25Mbps 25kV/μs
Especificaciones de Se aplicará la norma ISO 7340CQDWRQ1
| Tipo de producto | Descripción |
| Categoría | Los aislantes |
| Los aislantes digitales | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | Automotriz, AEC-Q100 |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Tecnología | Acoplamiento por capacidad |
| El tipo | Objetivo general |
| El poder aislado | - No, no lo sé. |
| Número de canales | 4 |
| Input - Página 1/Página 2 | 4/0 |
| Tipo de canal | Unidireccional |
| Voltado - aislamiento | 3 000 Vrms |
| Imunidad transitoria en modo común (min) | 25 kV/μs |
| Tasa de datos | 25 Mbps |
| Retraso de propagación tpLH / tpHL (máximo) | No más de 60 cm |
| Distorsión del ancho de pulso (máximo) | Cuatro |
| Tiempo de subida / caída (tipo) | 2.1n, 1.7n |
| Voltagem - Suministro | 3 V ~ 5,5 V |
| Temperatura de funcionamiento | -40 °C ~ 125 °C |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | 16-SOIC (0,295", 7,50 mm de ancho) |
| Paquete de dispositivos del proveedor | 16-SOIC |
| Número del producto de base | Las condiciones de las condiciones de trabajo |
Características delSe aplicará la norma ISO 7340CQDWRQ1
• Calificado para aplicaciones en el sector automotriz
• AEC-Q100 Calificado con los siguientes resultados:
¢ Grado de temperatura del dispositivo 1: rango de temperatura de funcionamiento ambiente de ¢40°C a 125°C
¢ Equipo de clasificación HBM Nivel 3A
¢ Nivel C6 de clasificación del MDL de los dispositivos
• Tasa de señalización: 25 Mbps
• Filtro de ruido integrado en las entradas
• Opciones por defecto de salida alta y baja
• Bajo consumo de energía, ICC típico por canal a 1 Mbps:
ISO7340-Q1: 0,9 mA (alimentos de 5 V),0.7 mA (alimentos de 3,3 V)
ISO7341-Q1: 1,2 mA (alimentos de 5 V),0.9 mA (alimentos de 3,3 V)
ISO7342-Q1: 1,3 mA (alimentos de 5 V),0.9 mA (alimentos de 3,3 V)
• Bajo retraso de propagación: 31 ns típico (alimentos de 5 V)
• Traducción de los niveles 3.3 V y 5 V
• Immunidad transitoria de 70 KV/μs, típico (alimentos de 5 V)
• Compatibilidad electromagnética sólida (EMC)
¢ ESD, EFT e inmunidad a las sobretensiones a nivel del sistema
¢ Bajas emisiones
• Funciona con suministro de 3,3 V y 5 V
• Paquete SOIC-16 de cuerpo ancho
• Certificaciones relacionadas con la seguridad:
¥ 4242-VPK Aislamiento básico según DIN V VDE V0884-10 y DIN EN 61010-1
¢ Aislamiento 3-KVRMS durante 1 minuto por UL 1577
No obstante lo dispuesto en el apartado 1, las normas de Equipo Final de la CEI 60950-1 y de la CEI 61010-1 se aplican a los equipos finales de los que se trate.
️ Certificado GB4943.1-2011 CQC
Aplicación de la norma ISO7340CQDWRQ1
• Reemplazo del optoacoplador en:
¢ Autobús de campo industrial
¢ Profibus
¢ Modbus
Buses de datos de la red
Interfaz de control por servo
Control del motor
️ Fuentes de alimentación
¢ Paquetes de baterías
