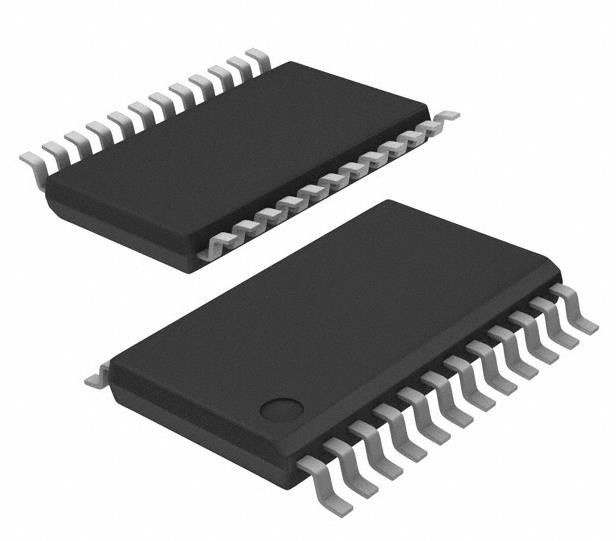

UCC28951QPWRQ1 Regulador de puente completo de salida positiva controlador de CC IC 24-TSSOP
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | UCC28951QPWRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Cajas de cartón |
| Tiempo de entrega: | Entre 1 y 3 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100,000 |
|
Información detallada |
|||
| Número de resultados: | 6 | Fases de salida: | 1 |
|---|---|---|---|
| La tensión de alimentación (Vcc/Vdd): | 8V ~ 17V | Frecuencia - Cambio: | Hasta 1MHz |
| Ciclo de trabajo (máximo): | El 95% | Características de control: | Permita, control de frecuencia, comienzo suave |
| Temperatura de funcionamiento: | -40 °C ~ 125 °C (TJ) | Envase / estuche: | 24-TSSOP (0,173", 4,40 mm de ancho) |
| Alta luz: | IC del controlador de CC 24-TSSOP,Los componentes de las unidades de control de corriente continua UCC28951QPWRQ1,UCC28951QPWRQ1 |
||
Descripción de producto
UCC28951QPWRQ1 Regulador de puente completo de salida positiva controlador de CC IC 24-TSSOP
Especificaciones de Se trata de un sistema de control de la calidad.
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| Gestión de energía (PMIC) | |
| Controladores de conmutación de CC | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | Automotriz, AEC-Q100 |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Tipo de salida | Conducción de transistores |
| Función | - |
| Configuración de salida | Es positivo. |
| Topología | Puente completo |
| Número de resultados | 6 |
| Fases de producción | 1 |
| La tensión de alimentación (Vcc/Vdd) | 8V ~ 17V |
| Frecuencia - Cambio | Hasta 1MHz |
| Ciclo de trabajo (máximo) | El 95% |
| Rectificador sincrónico | - ¿ Qué? |
| Sincronización de reloj | - ¿ Qué? |
| Interfaces en serie | - |
| Características de control | Activación, control de frecuencia, arranque suave |
| Temperatura de funcionamiento | -40 °C ~ 125 °C (TJ) |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | 24-TSSOP (0,173", 4,40 mm de ancho) |
| Paquete de dispositivos del proveedor | 24-TSSOP |
| Número del producto de base | Las condiciones de los contratos de trabajo |
Características delSe trata de un sistema de control de la calidad.
• Calificado para aplicaciones automotrices
• AEC-Q100 con los siguientes resultados:
¢ Clase de temperatura del dispositivo 1: ¢40°C a +125°C rango de temperatura de funcionamiento ambiente
– Device HBM ESD classification level H2
• Ampliado rango de conmutación de tensión cero (ZVS)
• Control directo del rectificador síncrono (SR)
• Gestión de la eficiencia de la carga ligera que incluye:
¢ Funcionamiento en modo explosivo
El sistema de conducción continua (DCM) y el control dinámico SR de encendido/apagado con umbral programable
¢ Retraso adaptativo programable
• Control del modo de corriente media o máxima con compensación de pendiente programable y control del modo de voltaje
• Función de arranque suave y activación de circuito cerrado
• Frecuencia de conmutación programable de hasta 1 MHz con sincronización bidireccional
• (± 3%) protección del límite de corriente ciclo por ciclo con soporte para el modo de hipo
• Corriente de arranque de 150 μA
• Bloqueo de bajo voltaje VDD
• Amplio rango de temperaturas: de 40°C a 125°C
Aplicación deSe trata de un sistema de control de la calidad.
• Inversores para vehículos eléctricos
• Cargadores a bordo de vehículos eléctricos
• Inversores solares
• UPS
