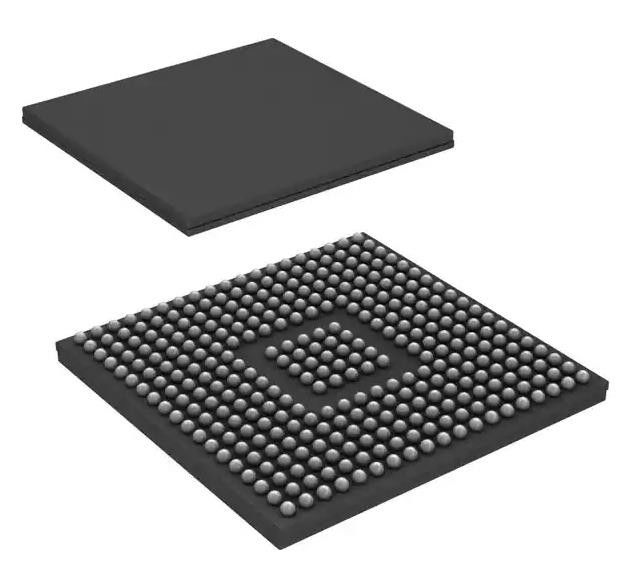

TMS320F28377DZWTQ C28x Microcontrolador de seguridad funcional automotriz IC de 32 bits
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TMS320F28377DZWTQ |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Cajas de cartón |
| Tiempo de entrega: | Entre 1 y 3 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100,000 |
|
Información detallada |
|||
| Procesador central: | C28x | Tamaño del núcleo: | dual-core de 32 bits |
|---|---|---|---|
| Velocidad: | 200 MHz | Conectividad: | CANbus, EBI/EMI, ² C, McBSP, SCI, SPI de I, encima de, UART/USART, USB |
| Número de entradas/salidas: | 169 | Tamaño de la memoria del programa: | 1MB (512K x 16) |
| Tamaño de la RAM: | 102K x 16 | La tensión de alimentación (Vcc/Vdd): | 1.14V ~ 3.47V |
| Alta luz: | microcontrolador de 32 bits IC,Microcontrolador de seguridad funcional para automóviles,TMS320F28377DZWTQ |
||
Descripción de producto
TMS320F28377DZWTQ C28x Microcontrolador de seguridad funcional automotriz IC de 32 bits
Especificaciones de TMS320F28377DZWTQ
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| Incorporado | |
| Microcontroladores | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | Se trata de un sistema de control de las emisiones de gases de efecto invernadero y de los gases de efecto invernadero. |
| Paquete | Envases |
| Procesador central | C28x |
| Tamaño del núcleo | Dos núcleos de 32 bits |
| Velocidad | 200 MHz |
| Conectividad | Las aplicaciones que se utilizan para la evaluación de la calidad de los datos de los sistemas de información de los Estados miembros son las siguientes: |
| Aparatos periféricos | DMA, POR, PWM y WDT |
| Número de entradas/salidas | 169 |
| Tamaño de la memoria del programa | 1MB (512K x 16) |
| Tipo de memoria del programa | El flash. |
| Tamaño de EEPROM | - |
| Tamaño de la RAM | 102K x 16 |
| La tensión de alimentación (Vcc/Vdd) | 1.14V ~ 3.47V |
| Conversores de datos | A/D 24x12b, 12x16b; D/A 3x12b, y en el caso de las unidades de la serie A, las unidades de la serie B, las unidades de la serie B y las unidades de la serie D. |
| Tipo de oscilador | En el ámbito interno |
| Temperatura de funcionamiento | -40 °C ~ 125 °C (TA) |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | 337-LFBGA |
| Paquete de dispositivos del proveedor | 337-NFBGA (16x16) |
| Número del producto de base | TMS320 |
Características delTMS320F28377DZWTQ
• Arquitectura de doble núcleo
Dos CPUs de 32 bits TMS320C28x
️ 200 MHz
Unidad de punto flotante de precisión única (FPU)
Unidad matemática trigonométrica (TMU)
¢ Viterbi/Unidad de matemáticas complejas (VCU-II)
• Dos aceleradores programables de la ley de control (CLA)
️ 200 MHz
¢ IEEE 754 instrucciones de coma flotante de una sola precisión
Ejecuta el código independientemente de la CPU principal
• Memoria en el chip
512KB (256KW) o 1MB (512KW) de flash (protegido por ECC)
- 172KB (86KW) o 204KB (102KW) de RAM (protegido por ECC o protegido por paridad)
La seguridad de las zonas duales para apoyar el desarrollo de terceros
El número único de identificación
• Reloj y control del sistema
Dos osciladores internos de 10 MHz con pin cero
Ocilador de cristal incorporado en el chip
Modulo de temporizador de perros de vigilancia con ventana
¢ Circuito de detección de reloj perdido
• Núcleo de 1,2 V, diseño de E/S de 3,3 V
• Periféricos del sistema
Dos interfaces de memoria externa (EMIF) con soporte para ASRAM y SDRAM
Controlladores de acceso directo a la memoria (DMA) de 6 canales
- hasta 169 pines de entrada/salida multiplexados de uso general programables individualmente con filtro de entrada
El control de interrupción periférica ampliada (ePIE)
Apoyo para múltiples modos de baja potencia (LPM) con alarma externa
• Periféricos de las comunicaciones
¢ USB 2.0 (MAC + PHY)
¢ Soporte para una interfaz de puerto paralelo universal (uPP) compatible con 3.3 V de 12 pines
2 módulos de red de área del controlador (CAN)
- Tres puertos SPI de alta velocidad (hasta 50 MHz)
¢ Dos puertos de serie con búfer multicanal (McBSP)
- Cuatro interfaces de comunicaciones en serie (SCI/UART)
Dos interfaces I2C (pueden arrancarse con un pin)
Aplicación del TMS320F28377DZWTQ
• Radar de alcance medio/corto
• Control del motor del inversor de tracción
• Control de motores comerciales de gran tamaño con HVAC
• Equipo de clasificación automático
• Control por CNC
• Estación de carga de corriente alterna (pilas)
• Estación de carga de CC (pilas)
• Módulo de energía de las estaciones de carga de vehículos eléctricos
• Sistema de conversión de potencia de almacenamiento de energía (PCS)
• Inversor central
• Optimizador de energía solar
• Inversor de cuerdas
• Inversor y control del motor
• Cargador incorporado (OBC) y sin cable
• Controlador del segmento del motor lineal
• Módulo de control del servoaccionamiento
• Motor BLDC con entrada de CA
• Motor BLDC de entrada en CC
• AC-DC para el sector industrial
• UPS de tres fases
