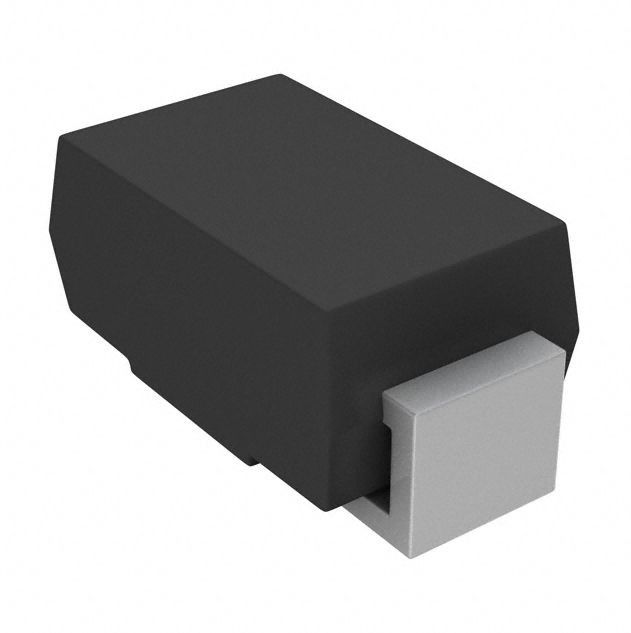

Soporte superficial DO-214AC (SMA) del diodo SMD 40 V 3A de B340A-E3 61T TV
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | B340A-13-F |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Voltaje - revés de DC (Vr) (máximo): | 40 V | Actual - media rectificada (Io): | 3A |
|---|---|---|---|
| Voltaje - delantero (Vf) (máximo) @ si: | 500 milivoltio @ 3 A | Actual - salida reversa @ Vr: | µA 500 @ 40 V |
| Paquete/caso: | DO-214AC, SMA | Número bajo del producto: | B340 |
Descripción de producto
Soporte superficial DO-214AC (SMA) del diodo SMD 40 V 3A de B340A-E3 61T TV
Características de B340A-13-F
• Paquete del perfil bajo
• Ideal para la colocación automatizada
• Guardring para la protección de la sobretensión
• Pérdidas de la energía baja, eficacia alta
• Caída de voltaje delantera baja
• Alta capacidad de oleada
• Nivel 1 de las reuniones MSL, por J-STD-020, SI pico máximo del °C 260
• Clasificación material: para las definiciones de la conformidad
Cualidades de producto de B340A-13-F
|
Producto
|
B340A-13-F
|
|
Serie
|
Automotriz, AEC-Q101
|
|
Situación del producto
|
Activo
|
|
Tecnología
|
Schottky
|
|
Voltaje - revés de DC (Vr) (máximo)
|
40V
|
|
Actual - media rectificada (Io)
|
3A
|
|
Voltaje - delantero (Vf) (máximo) @ si
|
500 milivoltio @ 3 A
|
|
Velocidad
|
Recuperación rápida =< 500ns=""> 200mA (Io)
|
|
Actual - salida reversa @ Vr
|
µA 500 @ 40 V
|
|
Capacitancia @ Vr, F
|
200pF @ 4V, 1MHz
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
DO-214AC, SMA
|
|
Paquete del dispositivo del proveedor
|
SMA
|
|
Temperatura de funcionamiento - empalme
|
-55°C ~ 150°C
|
|
Número bajo del producto
|
B340
|
Clasificaciones ambientales y de la exportación de B340A-13-F
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 1 (ilimitado) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
USOS TÍPICOS de B340A-13-F
Para el uso en la baja tensión, inversores de alta frecuencia,
el andar sin embragar, convertidores de DC/DC, y usos de la protección de la polaridad.
Nota
• Estos dispositivos no son AEC-Q101 calificados
Las series LM35 son temperatura del circuito integrado de la precisión
sensores, cuyo voltaje de salida es linear proporcional aDATOS MECÁNICOS de B340A-13-F
Caso: El compuesto que moldea de SMA (DO-214AC) resuelve el grado de la inflamabilidad V-0 de la UL 94
Base P/noreste 3 - RoHS-obediente, calidad comercial
Terminales: las ventajas estañadas, solderable mates por sufijo de J-STD-002 y de JESD 22-B102 E3 resuelven la prueba de la barba de la clase 2 de JESD 201
Polaridad: la banda del color denota el extremo del cátodo
Los sensores de Cels calibraron adentro
̊ Kelvin, pues el usuario no debe requerir
voltaje constante de su toti- de la salida
escalamiento del grado. El LM35 no requiere ningún externo
calibración o ajuste para proporcionar exactitudes típicas de ± 1⁄ 4 ̊C
en la temperatura ambiente y ± 3 ⁄4 ̊C oimming y
calibración en el nivel de la oblea. El LMled-
ance, salida linear, y calibración inherente exacta hacer
interconexión al conjunto de circuitos de la lectura o del control especialmente fácil. Él
puede ser utilizado con las solas fuentes de alimentación, o con más y
menos fuentes. Mientras que extrae el μA solamente 60 de su fuente, tiene
uno mismo-calefacción baja misma, menos de 0,1 ̊C en aire inmóvil. El LM35 es
valorado para actuar sobre un ̊ −55 a la gama de temperaturas de +150 ̊C,
mientras que el LM35C es clasificado para un ̊ −40 a la gama de +110 ̊C (̊ −10
con exactitud mejorada). El paquete del ble LM35
