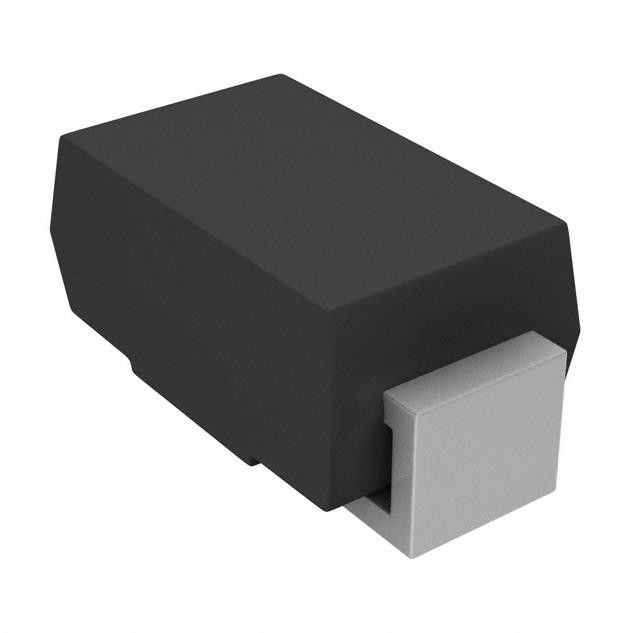

ES1B-E3 61T Diodo 100 V 1A Montaje en superficie DO-214AC (SMA) 920 mV a 1 A
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | ES1B-E3 61T |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Nombre de parte: | ES1B-E3 61T | Voltaje - delantero (Vf) (máximo) @ si: | 920 milivoltio @ 1 A |
|---|---|---|---|
| IFSM: | 30 A | TRR: | 15 ns |
| Máximo de TJ.: | 150 ºC | paquete: | SMA (DO-214AC) |
Descripción de producto
ES1B-E3 61T Diodo 100 V 1A Montaje en superficie DO-214AC (SMA) 920 mV a 1 A
Diodos Zener de uso general en un cable pequeño y plano SOD123F
Paquete de plástico del dispositivo (SMD)
Caracteristicas deES1B-E3 61T
• Paquete de perfil bajo
• Ideal para colocación automatizada
• Unión de virutas de gránulos pasivados de vidrio
• Tiempos de recuperación ultrarrápidos para una alta eficiencia
• Baja tensión directa, bajas pérdidas de potencia
• Alta capacidad de sobrevoltaje hacia adelante
• Cumple con el nivel 1 de MSL, según J-STD-020,
Pico máximo LF de 260 °C
• Cualificación AEC-Q101 disponible
- Código de pedido automotriz: P/NHE3 o P/NHM3
Caja: SMA (DO-214AC)
El compuesto de moldeo cumple con la clasificación de inflamabilidad UL 94 V-0
Base P/N-E3 - Cumple con RoHS, grado comercial
Base P/N-M3: libre de halógenos, compatible con RoHS, comercial
calificación
Base P/NHE3_X: cumple con RoHS y cumple con AEC-Q101
Base P/NHM3_X: libre de halógenos, compatible con RoHS y
AEC-Q101 calificado
(“_X” indica el código de revisión, por ejemplo, A, B, .....)
Terminales: conductores estañados mate, soldables por
J-STD-002 y JESD 22-B102
Los sufijos E3, M3, HE3 y HM3 cumplen con JESD 201 clase 2
prueba de bigotes
Atributos del productodeES1B-E3 61T
|
Estado del producto
|
Activo
|
|
Tecnología
|
Estándar
|
|
Voltaje: CC inversa (Vr) (máx.)
|
100 V
|
|
Corriente - Media Rectificada (Io)
|
1A
|
|
Voltaje - Directo (Vf) (Máx.) @ Si
|
920 mV a 1 A
|
|
Velocidad
|
Recuperación Rápida =< 500ns, > 200mA (Io)
|
|
Tiempo de recuperación inversa (trr)
|
25 ns
|
|
Corriente - Fuga inversa @ Vr
|
5 µA a 100 V
|
|
Capacitancia @ Vr, F
|
10pF @ 4V, 1MHz
|
|
Tipo de montaje
|
Montaje superficial
|
|
Paquete / Caja
|
DO-214AC, SMA
|
|
Paquete de dispositivo del proveedor
|
DO-214AC (SMA)
|
|
Temperatura de funcionamiento: unión
|
-55°C ~ 150°C
|
|
Número de producto base
|
ES1
|
| ATRIBUTO | DESCRIPCIÓN |
|---|---|
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (ilimitado) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
APLICACIONES TÍPICAS de ES1B-E3 61T
Para uso en rectificación de alta frecuencia y rueda libre
aplicación en convertidores de modo de conmutación e inversores para
consumo, informática, automoción y telecomunicaciones.
