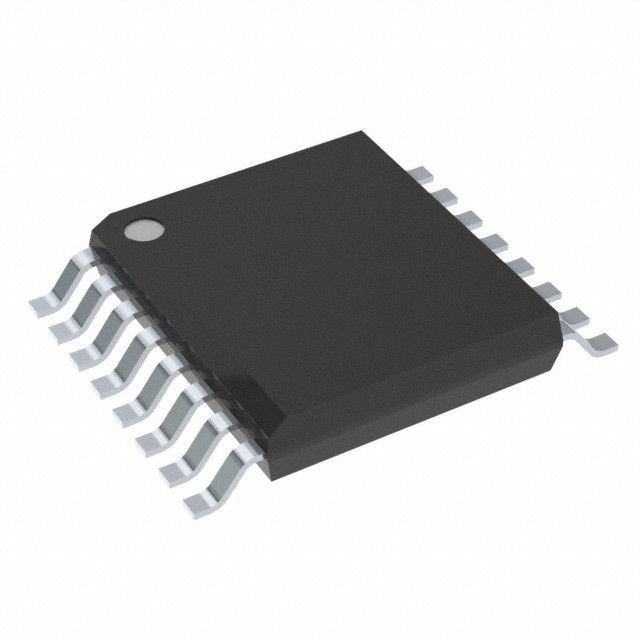

aisladores en doble canal 4Mbps ISO1212DBQR 16-SSOP de 2500Vrms Digitaces
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | ISO1212DBQR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Voltaje - aislamiento: | 2500Vrms | Voltaje - fuente: | 2.25V ~ 5.5V |
|---|---|---|---|
| Temperatura de funcionamiento: | -40°C ~ 125°C | Montaje del tipo: | Soporte superficial |
| Paquete/caso: | 16-SSOP (0,154", anchura de 3.90m m) | Paquete del dispositivo del proveedor: | 16-SSOP |
| Alta luz: | aisladores en doble canal de 2500Vrms Digitaces,aisladores en doble canal de 4Mbps Digitaces,4Mbps ISO1212DBQR |
||
Descripción de producto
Canal 4Mbps 25kV/µs CMTI 16-SSOP de los aisladores 2500Vrms 2 de ISO1212DBQR Digitaces
Características de ISO1212DBQR
1• Obediente a IEC 61131-2; Tipo 1, 2, 3
las características para 24-V aislaron entradas digitales
• Ayudas 9-V a 300-V DC y a la entrada digital de la CA
diseños usando los resistores externos
• Límite actual exacto para la disipación de baja potencia:
– 2,2 mA a 2,47 mA para el tipo 3
– Hasta 6,5 mA ajustable
• Elimina la necesidad de la fuente de alimentación del campo-lado
• Alta gama del entrada-voltaje con polaridad reversa
protección: ±60 V
• detección de la Alambre-rotura (refiera a TIDA-01509)
• Configurable como compra de componentes o entrada de hundimiento
• Altas tarifas de datos: hasta 4 Mbps
• Permita al perno multiplexar señales de salida
• Alta inmunidad transitoria: ±70-kV/µs CMTI
• Gama ancha de la fuente (VCC1): 2,25 V a 5,5 V
• Gama de temperaturas ambiente: – 40°C a +125°C
• Opciones compactas del paquete:
– ISO1211 monocanal, SOIC-8
– ISO1212 en doble canal, SSOP-16
• Certificaciones relativas a la seguridad:
– Aislamiento básico por el VDE del estruendo V 0884-11
– Reconocimiento 1577, aislamiento de la UL 2500-VRMS
– IEC 60950-1, IEC 62368-1, IEC 61010-1 y
Certificaciones del GB 4943.1-2011
|
TIPO
|
DESCRIPCIÓN
|
|---|---|
|
Categoría
|
Aisladores
Aisladores de Digitaces
|
|
Serie
|
ISO121x
|
|
Situación del producto
|
Activo
|
|
Tecnología
|
Acoplamiento capacitivo
|
|
Tipo
|
Fines generales
|
|
Poder aislado
|
No
|
|
Número de canales
|
2
|
|
Entradas - lado 1/Side 2
|
0/2
|
|
Tipo de canal
|
Unidireccional
|
|
Voltaje - aislamiento
|
2500Vrms
|
|
Inmunidad transitoria del modo común (minuto)
|
25kV/µs
|
|
Tarifa de datos
|
4Mbps
|
|
TpLH/tpHL del retraso de propagación (máximo)
|
140ns, 15ns
|
|
Distorsión de la anchura de pulso (máxima)
|
-
|
|
Tiempo de la subida/caída (tipo)
|
3ns, 3ns
|
|
Voltaje - fuente
|
2.25V ~ 5.5V
|
|
Temperatura de funcionamiento
|
-40°C ~ 125°C
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
16-SSOP (0,154", anchura de 3.90m m)
|
|
Paquete del dispositivo del proveedor
|
16-SSOP
|
|
Número bajo del producto
|
ISO1212
|
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 2 (1 año) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
