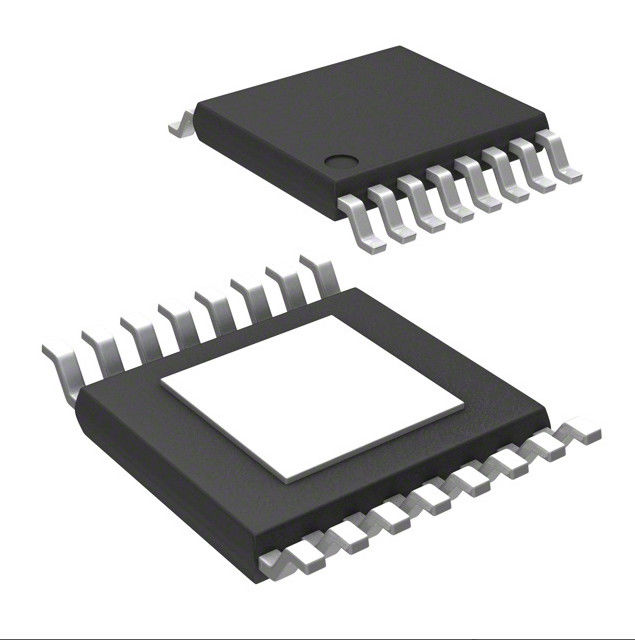

Salida descender 2A 16-PowerTSSOP de IC 1V 1 del regulador de LM43602PWPR
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | LM43602PWPR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Función: | Descender | Tipo de la salida: | ajustable |
|---|---|---|---|
| Temperatura de funcionamiento: | -40°C ~ 125°C | Voltaje - entrado (minuto): | 3.5v |
| Voltaje - entrado (máximo): | 36V | Voltaje - salida (máxima): | 28V |
| Frecuencia - transferencia: | 200kHz ~ 2.2MHz | ||
| Alta luz: | regulador descender IC de 1V 2A,IC 16-PowerTSSOP,Regulador descender IC de LM43602PWPR |
||
Descripción de producto
Salida ajustable 1V 1 2A del positivo de IC del regulador de LM43602PWPR 16-PowerTSSOP
Características de LM43602PWPR
corriente quieta 27-µA en la regulación
• Eficacia alta en la carga ligera (DCM y PFM)
• Estándares de la EMI de las reuniones EN55022/CISPR 22
• Rectificación síncrona integrada
• Gama de frecuencia ajustable: 200 kilociclos a 2,2 megaciclos
(500 kilociclos de defecto)
• Sincronización de la frecuencia al reloj externo
• Remuneración interna
• Estable con casi cualquier combinación de cerámica,
Condensadores del polímero, del tantalio, y de aluminio
• Poder-buena bandera
• Suave-principio en una carga Pre-en polarización negativa
• Comienzo suave interno: ms 4,1
• Tiempo extensible del Suave-principio por el condensador externo
• Capacidad de seguimiento del voltaje de salida
• La precisión permite programar el sistema UVLO
• Protección del cortocircuito de la salida con modo del hipo
• Protección termal de sobrecalentamiento del cierre
• Cree crean para requisitos particulares usando el LM43602 con el diseñador del poder de WEBENCH®.
Cualidades de producto de LM43602PWPR
|
TIPO
|
DESCRIPCIÓN
|
|---|---|
|
Mfr
|
TI
|
|
Serie
|
SWITCHER® SIMPLE
|
|
Situación del producto
|
Activo
|
|
Función
|
Descender
|
|
Configuración de salida
|
Positivo
|
|
Topología
|
Dólar
|
|
Tipo de la salida
|
Ajustable
|
|
Número de salidas
|
1
|
|
Voltaje - entrado (minuto)
|
3.5V
|
|
Voltaje - entrado (máximo)
|
36V
|
|
Voltaje - salida (minuto/fijado)
|
1V
|
|
Voltaje - salida (máxima)
|
28V
|
|
Actual - salida
|
2A
|
|
Frecuencia - transferencia
|
200kHz ~ 2.2MHz
|
|
Rectificador síncrono
|
Sí
|
|
Temperatura de funcionamiento
|
-40°C ~ 125°C (TJ)
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
16-PowerTSSOP (0,173", anchura de 4.40m m)
|
|
Paquete del dispositivo del proveedor
|
16-HTSSOP
|
|
Número bajo del producto
|
LM43602
|
Usos de LM43602PWPR
• Fuentes de alimentación industriales
• Sistemas de telecomunicaciones
• Sub-ES la banda automotriz
• VIN Regulation ancho de fines generales
• Regulación de la Punto-De-carga de la eficacia alta
Descripción de LM43602PWPR
El regulador LM43602 es un convertidor descender síncrono fácil de usar de DC-DC capaz de conducir hasta 2 A de la carga actuales de un voltaje de entrada que se extiende a partir de 3,5 V a 36 V (máximo absoluto 42-V).
El LM43602 proporciona eficacia, exactitud de la salida, y voltaje excepcionales del marginado en un tamaño muy pequeño de la solución.
Una familia extensa está disponible en 0.5-A, 1-A, y 3-A cargan opciones actuales en paquetes compatibles del perno-a-perno.
El control máximo del actual-modo se emplea para alcanzar la remuneración del lazo de control sencillo y la limitación actual del cycleby-ciclo.
Características opcionales tales como frecuencia que cambia programable, sincronización, poder-buena bandera, precisión permitir, comienzo suave interno, comienzo suave extensible, y seguimiento para proporcionar una plataforma flexible y fácil de usar para una amplia gama de usos.
La conducción discontinua y la modulación de frecuencia automática en las cargas ligeras mejoran eficacia de la luz-carga.
La familia requiere pocos componentes externos y el arreglo terminal permite la disposición simple, óptima del PWB. Las características de protección incluyen
cierre termal, VCC cierre del undervoltage, límite actual del cycleby-ciclo, y protección del cortocircuito de la salida.
El dispositivo LM43602 está disponible en 16 - paquete del paquete de la ventaja HTSSOP (5,1 milímetros de × 6,6 milímetros de × 1,2 milímetros) y 16 del perno VSON con los lados mojables.
