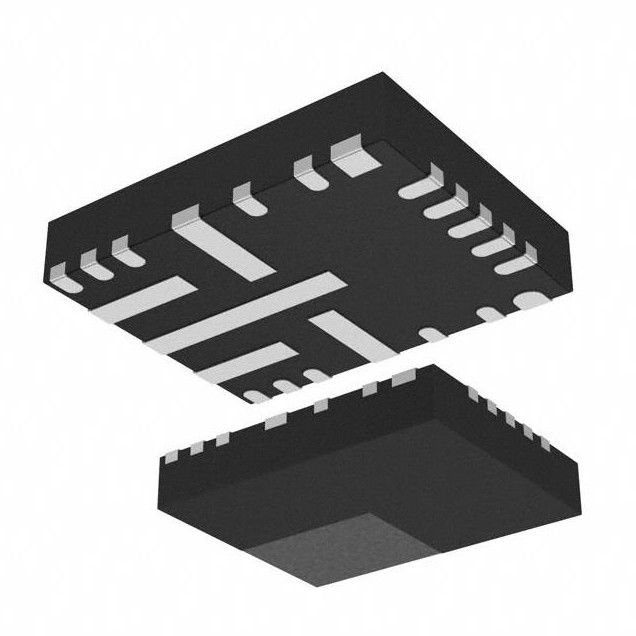

22 VFQFN LMS3655LQRNLRQ1 Regulador de conmutación IC Fijo 5V 1 Salida 5.5A
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | LMS3655LQRNLRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | LMS3655LQRNLRQ1 | Topología: | Dólar |
|---|---|---|---|
| Tipo de la salida: | Fijado | Número de salidas: | 1 |
| Voltaje - entrado (minuto): | 3.9V | Voltaje - entrado (máximo): | 36V |
| Voltaje - salida (minuto/fijado): | 5V | Actual - salida: | 5.5A |
| Alta luz: | LMS3655LQRNLRQ1 Regulador de conmutación IC,22 VFQFN LMS3655LQRNLRQ1,22 VFQFN Regulador de conmutación IC |
||
Descripción de producto
LMS3655LQRNLRQ1 Regulador de conmutación reductor IC Fijo 5V 1 Salida 5.5A 22-VFQFN
Regulador de conmutación reductor IC Positivo Fijo 5V 1 Salida 5.5A 22-VFQFN
Los reguladores reductores síncronos LMS3635-Q1 y LMS3655-Q1 están optimizados para aplicaciones de alto rendimiento y proporcionan un voltaje de salida de 3,3 V, 5 V o una salida ajustable de 1 V a 20 V. Transición perfecta entre los modos PWM y PFM, junto con un baja corriente de reposo, asegura una alta eficiencia y respuestas transitorias superiores en todas las cargas.
Caracteristicas deLMS3655LQRNLRQ1
AEC-Q100-calificado para aplicaciones automotrices
– Temperatura del dispositivo grado 1: –40°C a +125°C
temperatura ambiente de funcionamiento
– Dispositivo Clasificación HBM nivel 2
– Nivel de clasificación CDM del dispositivo C6
• 96 % de eficiencia máxima al convertir 12 V a 5 V
• EMI bajo y timbre de nodo de conmutación minimizado
• Frecuencia de conmutación fija de 400 kHz (±10 %)
• Rango de temperatura de unión de –40 °C a +150 °C
• Sincronización de frecuencia externa
• Salida RESET con filtro interno y liberación de 3 ms
Temporizador
• Modo automático de carga ligera para mejorar la eficiencia
• Modo PWM forzado seleccionable por pin
• Compensación integrada, arranque suave, límite de corriente,
apagado térmico y UVLO
• Caída de 0,35 V con carga de 3,5 A a 25 °C (típica)
• 18-µA IQ_VIN: corriente de reposo a 3,3 VOUT y sin
carga (típica)
• Voltaje de salida: 5 V, 3,3 V y ADJ (1 V a 20 V)
• Tolerancia de tensión de referencia de ±1,5 %
Especificaciones deLMS3655LQRNLRQ1
|
Fabricante
|
Instrumentos Texas
|
|
Serie
|
Automoción, AEC-Q100
|
| Paquete | Cinta y carrete (TR) |
|
Producto
|
LMS3655LQRNLRQ1
|
|
Función
|
Reducción
|
|
Configuración de salida
|
Positivo
|
|
Topología
|
Dólar
|
|
Tipo de salida
|
Fijado
|
|
Número de salidas
|
1
|
|
Voltaje - Entrada (Min)
|
3.9V
|
|
Voltaje - Entrada (Máx.)
|
36V
|
|
Voltaje - Salida (mín./fijo)
|
5V
|
|
Voltaje - Salida (Máx.)
|
-
|
|
Salida de corriente
|
5.5A
|
|
Frecuencia - Conmutación
|
250kHz ~ 500kHz
|
|
Rectificador síncrono
|
No
|
|
Temperatura de funcionamiento
|
-40°C ~ 125°C (TA)
|
|
Tipo de montaje
|
Montaje en superficie, flanco humectable
|
|
Paquete / Caja
|
22-VFQFN
|
|
Paquete de dispositivo del proveedor
|
22-VQFN-HR (5x4)
|
|
Número de producto base
|
LMS3655
|
rango (−10 ̊
Clasificaciones ambientales y de exportación
con avck-
| ATRIBUTO | DESCRIPCIÓN |
|---|---|
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 2 (1 año) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
APLICACIONES deLMS3655LQRNLRQ1
• Carga USB automotriz
• Supervisión del conductor
• ECU del sistema de vista envolvente
• LIDAR de escaneo mecánico
• Vehículo a vehículo
