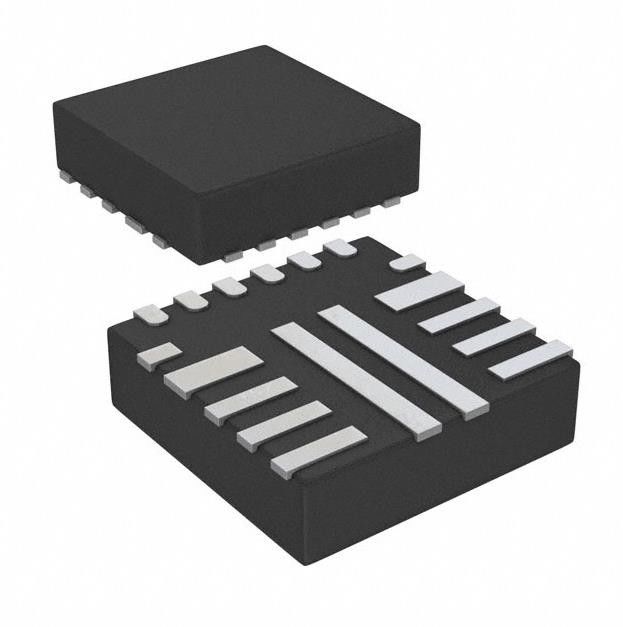

18VFQFN TPS56C215RNNR Buck Regulador de conmutación IC 0.6V 1 Salida 12A
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TPS56C215RNNR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de salidas: | 1 | Voltaje - entrado (minuto): | 4.5V |
|---|---|---|---|
| Voltaje - entrado (máximo): | 17V | Voltaje - salida (minuto/fijado): | 0.6V |
| Voltaje - salida (máxima): | 5.5V | Actual - salida: | 12A |
| Frecuencia - transferencia: | 400kHz, 800kHz, 1.2MHz | Temperatura de funcionamiento: | -40°C ~ 125°C (TJ) |
| Alta luz: | 18VFQFN TPS56C215RNNR,0.6V Buck Switching Regulator IC,6 V Buck Regulador de conmutación IC |
||
Descripción de producto
TPS56C215RNNR Regulador de conmutación reductor IC 0.6V 1 Salida 12A 18-VFQFN
Regulador de conmutación reductor IC Positivo Ajustable 0.6V 1 Salida 12A 18-VFQFN
Especificaciones de TPS56C215RNNR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Administración de energía (PMIC) | |
| Reguladores de voltaje - Reguladores de conmutación de CC CC | |
| Fabricante | Instrumentos Texas |
| Serie | SWIFT™, D-CAP2™, Eco-Mode™ |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Estado del producto | Activo |
| Función | Reducción |
| Configuración de salida | Positivo |
| Topología | Dólar |
| Tipo de salida | Ajustable |
| Número de salidas | 1 |
| Voltaje - Entrada (Min) | 4.5V |
| Voltaje - Entrada (Máx.) | 17V |
| Voltaje - Salida (mín./fijo) | 0,6 V |
| Voltaje - Salida (Máx.) | 5.5V |
| Salida de corriente | 12A |
| Frecuencia - Conmutación | 400kHz, 800kHz, 1.2MHz |
| Rectificador síncrono | Sí |
| Temperatura de funcionamiento | -40°C ~ 125°C (TJ) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 18-VFQFN |
| Paquete de dispositivo del proveedor | 18-VQFN-HR (3,5x3,5) |
| Número de producto base | TPS56C215 |
CaracterísticasdeTPS56C215RNNR
• MOSFET integrados de 13,5 mΩ y 4,5 mΩ
• Admite IOUT continua de 12 A
• Arranque de 4,5 V sin polarización externa de 5,0 V
• Voltaje de referencia de 0,6 V ±-1 % en todo el rango de temperatura
• Rango de voltaje de salida de 0,6 V a 5,5 V
• Admite capacitores de salida de cerámica
• Modo de control D-CAP3™ para una respuesta transitoria rápida
• Modo de conducción continua forzada seleccionable
(FCCM) para ondulación de voltaje de salida ajustado o salto automático Modo ecológico para alta eficiencia de carga ligera
• FSW seleccionable de 400 kHz, 800 kHz y 1,2 MHz
• Puesta en marcha monotónica en salidas prepolarizadas
• Dos configuraciones de límite de corriente ajustables con reinicio por hipo
• Polarización externa opcional de 5 V para mayor eficiencia
• Arranque suave ajustable con un tiempo de arranque suave predeterminado de 1 ms
• –40 °C a 150 °C de temperatura de unión operativa
• Pequeño paquete HotRod™ QFN de 3,5 mm x 3,5 mm
• Soportado en la herramienta de diseño WEBENCH®
• Admite IOUT continua de 12 A
• Arranque de 4,5 V sin polarización externa de 5,0 V
• Voltaje de referencia de 0,6 V ±-1 % en todo el rango de temperatura
• Rango de voltaje de salida de 0,6 V a 5,5 V
• Admite capacitores de salida de cerámica
• Modo de control D-CAP3™ para una respuesta transitoria rápida
• Modo de conducción continua forzada seleccionable
(FCCM) para ondulación de voltaje de salida ajustado o salto automático Modo ecológico para alta eficiencia de carga ligera
• FSW seleccionable de 400 kHz, 800 kHz y 1,2 MHz
• Puesta en marcha monotónica en salidas prepolarizadas
• Dos configuraciones de límite de corriente ajustables con reinicio por hipo
• Polarización externa opcional de 5 V para mayor eficiencia
• Arranque suave ajustable con un tiempo de arranque suave predeterminado de 1 ms
• –40 °C a 150 °C de temperatura de unión operativa
• Pequeño paquete HotRod™ QFN de 3,5 mm x 3,5 mm
• Soportado en la herramienta de diseño WEBENCH®
AplicacionesdeTPS56C215RNNR
• Servidor, computación en la nube, almacenamiento
• Telecomunicaciones y redes, punto de carga (POL)
• IPC, automatización de fábrica, PLC, medición de prueba
• Televisión digital de alta gama
Clasificaciones ambientales y de exportacióndeTPS56C215RNNR
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 2 (1 año) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
