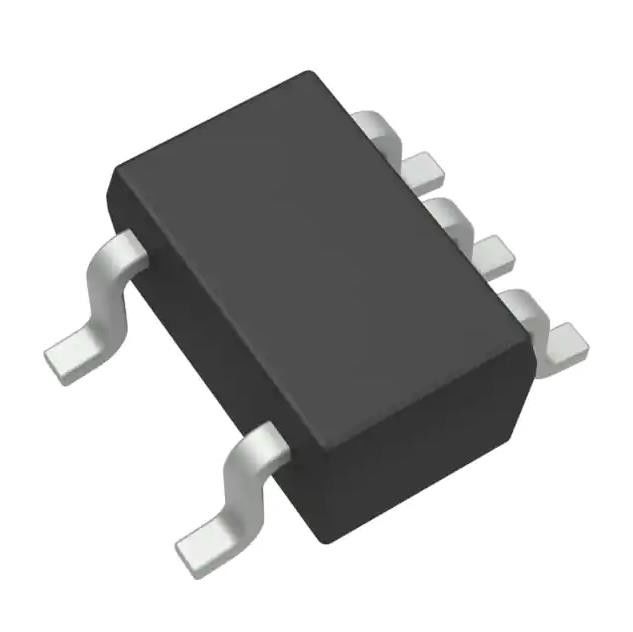

1P1G125QDCKRG4Q1 1 elemento 1 bit por elemento Salida de 3 estados SC-70-5
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | 1P1G125QDCKRG4Q1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | 1P1G125QDCKRG4Q1 | Tipo de la salida: | 3-Estado |
|---|---|---|---|
| Actual - salida alta, bajo: | 24mA, 24mA | Voltaje - fuente: | 1,65 V ~ 5,5 V |
| Temperatura de funcionamiento: | -40°C ~ 125°C (TA) | Número de elementos: | 1 |
Descripción de producto
1P1G125QDCKRG4Q1 1 elemento 1 bit por elemento Salida de 3 estados SC-70-5
Búfer, sin inversión 1 elemento 1 bit por elemento Salida de 3 estados SC-70-5
Caracteristicas de1P1G125QDCKRG4Q1
• AEC-Q100 calificado con los siguientes resultados:
– Temperatura del dispositivo Grado 1: –40 °C a +125 °C
Rango de temperatura ambiente de funcionamiento
– Modelo de cuerpo humano del dispositivo (HBM) ESD
Clasificación Nivel 2
– Modelo de dispositivo cargado por dispositivo (CDM) ESD
Clasificación Nivel C5
• Disponible en tamaño pequeño de 1,45 mm2
paquete (SECO) con paso de 0,5 mm
• Admite operación VCC de 5 V
• Se aceptan entradas tolerantes a sobrevoltaje
voltajes a 5.5 V
• Proporciona traducción descendente a VCC
• Máx. tpd de 3,7 ns a 3,3 V
• Bajo consumo de energía, ICC máx. de 10 μA
• Unidad de salida de ±24 mA a 3,3 V
• Ioff admite inserción en vivo, apagado parcial
modo y protección contra la marcha atrás
• El rendimiento de enclavamiento supera los 100 mA
Según JESD 78, Clase II
Especificaciones de1P1G125QDCKRG4Q1
|
Producto
|
1P1G125QDCKRG4Q1
|
|
Tipo de lógica
|
Búfer, sin inversión
|
|
Número de elementos
|
1
|
|
Número de bits por elemento
|
1
|
|
Tipo de entrada
|
-
|
|
Tipo de salida
|
3-Estado
|
|
Corriente: salida alta, baja
|
24mA, 24mA
|
|
Suministro de voltaje
|
1,65 V ~ 5,5 V
|
|
Temperatura de funcionamiento
|
-40°C ~ 125°C (TA)
|
|
Tipo de montaje
|
Montaje superficial
|
|
Paquete / Caja
|
5-TSSOP, SC-70-5, SOT-353
|
|
Paquete de dispositivo del proveedor
|
SC-70-5
|
|
Número de producto base
|
1P1G125
|
rango (−10 ̊
Clasificaciones ambientales y de exportación
¿Qué pasa?
| ATRIBUTO | DESCRIPCIÓN |
|---|---|
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (ilimitado) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Aplicaciones de1P1G125QDCKRG4Q1
• Calificado para aplicaciones automotrices
• Aumentar la fuerza de transmisión de la señal digital
• Reimpulsa señales de onda cuadrada de hasta 100 MHz
• Activar o desactivar una señal digital con estado desactivado de alta impedancia
