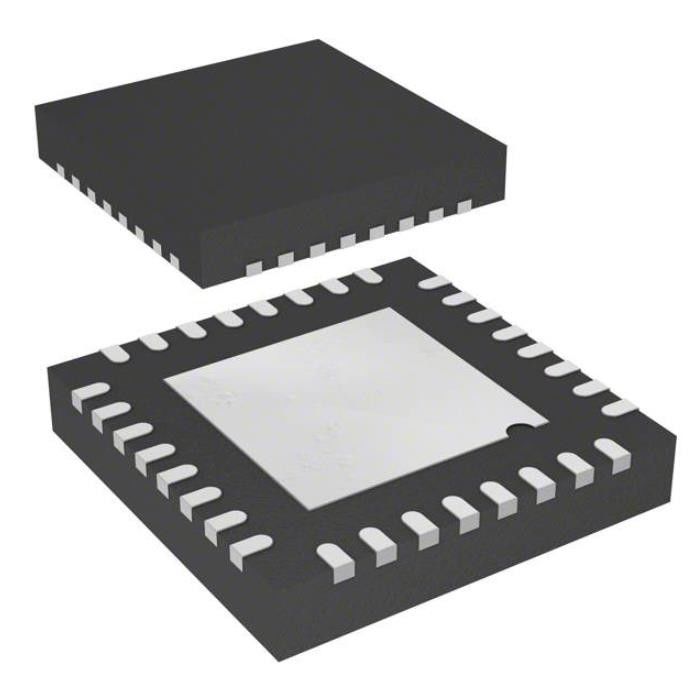

NFC Stmicroelectronics ST25R ST25R3917-AQWT 13.56MHz de Felica SPI
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | ST25R3917-AQWT |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Tipo: | Lector RFID/Transpondedor |
|---|---|---|---|
| Frecuencia: | 13.56MHz | Estándares: | Felica, ISO 14443, ISO 15693, MIFARE, NFC |
| Interfaz: | SPI | Voltaje - fuente: | 2.4V ~ 5.5V |
| Temperatura de funcionamiento: | -40°C ~ 105°C (TA) | Montaje del tipo: | Soporte superficial |
| Alta luz: | ST25R3917-AQWT,NFC Stmicroelectronics de Felica SPI,NFC Stmicroelectronics ST25R |
||
Descripción de producto
Resistores actuales St25r3917-Aqwt Nfc Stmicroelectronics del sentido de ST25R3917-AQWT
Lector del RFID/transpondor IC 13.56MHz Felica, ISO 14443, ISO 15693, MIFARE, NFC SPI 2.4V ~ 5.5V 32-VFQFN expuso el cojín
Especificaciones de ST25R3917-AQWT
| TIPO | DESCRIPCIÓN |
| Categoría | RF y radio |
| RFID, acceso del RF, supervisando los ICs | |
| Mfr | STMicroelectronics |
| Serie | ST25R |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Digi-Reel® | |
| Situación del producto | Activo |
| Tipo | Lector/transpondor del RFID |
| Frecuencia | 13.56MHz |
| Estándares | Felica, ISO 14443, ISO 15693, MIFARE, NFC |
| Interfaz | SPI |
| Voltaje - fuente | 2.4V ~ 5.5V |
| Temperatura de funcionamiento | -40°C ~ 105°C (TA) |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 32-VFQFN expuso el cojín |
| Paquete del dispositivo del proveedor | 32-VFQFPN (5x5) |
| Número bajo del producto | ST25 |
Características de ST25R3917-AQWT
• Modos de funcionamiento
– Lector/escritor
– Emulación de la tarjeta
– Par activo y pasivo a mirar
• Comunicación del RF
– EMVCo obediente análogo y digital de 3,0
– NFC-A/ISO14443A hasta 848 kbit/s
– NFC-B/ISO14443B hasta 848 kbit/s
– NFC-F/FeliCa™ hasta 424 kbit/s
– NFC-V/ISO15693 hasta 53 kb/s
– Emulación de la tarjeta de NFC-A/de ISO14443A y de NFC-F/de FeliCa™
– Par activo y pasivo a mirar modos del iniciador y de la blanco, hasta 424 kbit/s
– Modos bajos para ejecutar MIFARE Classic® obediente u otros protocolos de encargo
• Características dominantes
– La salida de poder dinámica (DPO) controla la fuerza de campo para permanecer dentro de límites dados
– La onda activa que forma (AWS) reduce sobre y los aterrizajes cortos
– El receptor de la supresión del ruido (NSR) permite a la recepción en el ambiente ruidoso
– Adaptación de antena automática (AAT) vía el condensador variable
– Dirección obediente integrada de EMVCo 3,0 EMD
– Característica automática del control de ganancia y de la contestación aplastante para maximizar SNR
– Detección capacitiva e inductiva de la energía baja de la tarjeta
– Modos activos y pasivos de NFC de la energía baja de la blanco
– Ajustable PIDA la profundidad de la modulación, de 5 a 40%
– Reguladores integrados para impulsar el sistema PSRR
– Desmodulador de AM/PM y de I/Q con la adición del canal de la banda base o la selección de canal automática
– Posibilidad para conducir dos solas antenas terminadas independientes
– Medida de la amplitud y fase del voltaje de la antena, RSSI, fuente del en-microprocesador y voltajes regulados
• Interfaces de comunicaciones externas
– 512 byte primero en entrar, primero en salir
– Interfaz periférico serial (SPI) hasta 10 mbit/s
– I2C con hasta 400 kbit/s en Rápido-modo, 1 mbit/s en más del Rápido-modo, y 3,4 mbit/s en modo de alta velocidad
• Características eléctricas
– Voltaje de fuente amplio y V de temperaturas ambiente a partir del °C la -40 al °C +105, 2,4 a 5,5 V de la gama (2,6 a 5,5 a partir del °C la -20 al °C) +105
– Gama periférica ancha de la fuente de la comunicación, de 1,65 a 5,5 V
– Oscilador de cuarzo capaz del funcionamiento con el cristal de 27,12 megaciclos con arranque rápido
Usos de ST25R3917-AQWT
Los dispositivos ST25R3916 y ST25R3917 (en adelante referidos como ST25R3916/7) es conveniente para una amplia gama de usos de NFC y del HF RFID, entre ellos
• Dispositivo universal obediente de NFC del foro de NFC
• Terminal sin contacto obediente del pago de EMVCo 3,0
• Dispositivo de fines generales obediente de NFC ISO14443 e ISO15693
• Lector/escritor de FeliCa™
• La ayuda de la etiqueta del foro de cinco NFC mecanografía adentro modo del lector
• Apoye todos los protocolos propietarios comunes, tales como Kovio, CTS, B.
Clasificaciones ambientales y de la exportación de ST25R3917-AQWT
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
