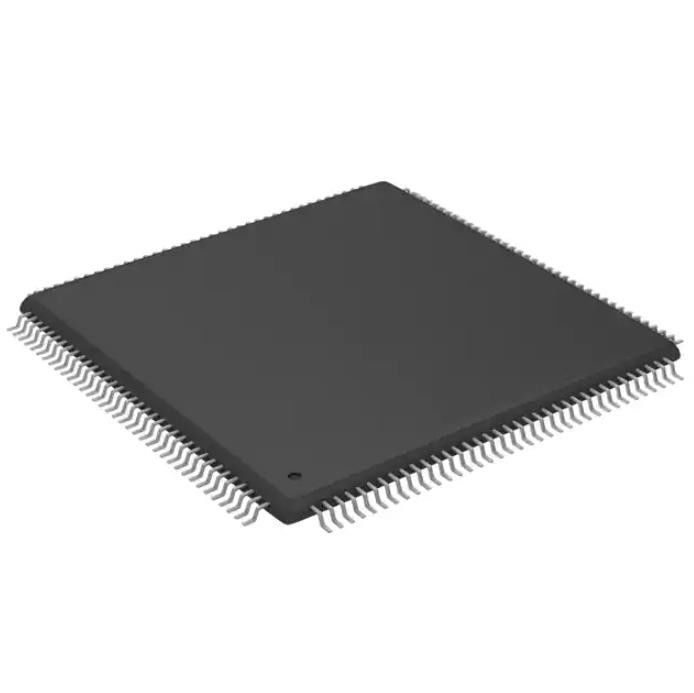

SPC58EC80E5QMC0X MCU Microcontrolador IC 32BIT 4MB FLASH 144ETQFP
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | SPC58EC80E5QMC0X |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Obsoleto | Digi-Key programable: | No verificado |
|---|---|---|---|
| Procesador de la base: | e200z420 | Tamaño de base: | dual-core de 32 bits |
| Velocidad: | 180MHz | Conectividad: | CANbus, ² C, LINbus, SPI de I |
| Periférico: | Acceso directo de memoria | Número de entrada-salida: | 124 |
| Alta luz: | SPC58EC80E5QMC0X,IC de microcontrolador MCU,IC de microcontrolador 144ETQFP |
||
Descripción de producto
SPC58EC80E5QMC0X Resistencias de detección de corriente Ic Mcu 32bit 4mb Flash 144etqfp
e200z420 Automotriz, AEC-Q100, SPC58 Microcontrolador IC 32-Bit Dual-Core 180MHz 4MB (4M x 8) FLASH 144-eTQFP (20x20)
Especificaciones deSPC58EC80E5QMC0X
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Incorporado | |
| Microcontroladores | |
| Fabricante | STMicroelectrónica |
| Serie | Automotriz, AEC-Q100, SPC58 |
| Paquete | Cinta y carrete (TR) |
| Estado del producto | Obsoleto |
| Programable Digi-Key | No verificado |
| Procesador central | e200z420 |
| Tamaño del núcleo | Doble núcleo de 32 bits |
| Velocidad | 180 MHz |
| Conectividad | CANbus, I²C, LINbus, SPI |
| Periféricos | DMA |
| Número de E/S | 124 |
| Tamaño de la memoria del programa | 4 MB (4M x 8) |
| Tipo de memoria de programa | DESTELLO |
| Tamaño de EEPROM | 128K × 8 |
| Tamaño de RAM | 512K × 8 |
| Voltaje - Suministro (Vcc/Vdd) | 3,3 V, 5 V |
| Convertidores de datos | - |
| Tipo de oscilador | Interno |
| Temperatura de funcionamiento | -40°C ~ 125°C (TA) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | Almohadilla expuesta 144-TQFP |
| Paquete de dispositivo del proveedor | 144-eTQFP (20x20) |
| Número de producto base | SPC58 |
Caracteristicas deSPC58EC80E5QMC0X
• AEC-Q100 calificado
• Doble núcleo e200z420n3 de alto rendimiento
– CPU con tecnología Power Architecture de 32 bits
– Frecuencia central de hasta 180 MHz
– Codificación de longitud variable (VLE)
• Memoria flash en chip de 4224 KB (código flash de 4096 KB + flash de datos de 128 KB): admite lectura durante las operaciones de programación y borrado, y varios bloques que permiten la emulación de EEPROM
• Memoria flash dedicada HSM de 176 KB (código de 144 KB + datos de 32 KB)
• SRAM de uso general en chip de 384 KB (además de 128 KB de RAM de datos locales centrales: 64 KB incluidos en cada CPU)
• Controlador de acceso directo a memoria multicanal (eDMA) con 64 canales
• 1 controlador de interrupciones (INTC)
• Concepto integral de seguridad ASIL-B de nueva generación
– ASIL-B de ISO 26262
– FCCU para recopilación y reacción a notificaciones de fallas
– Unidad de gestión de errores de memoria (MEMU) para la recopilación y el informe de eventos de error en las memorias
– Unidad de comprobación de redundancia cíclica (CRC)
• Arquitectura de conmutador de barra cruzada para acceso simultáneo a periféricos, Flash o RAM desde varios maestros de bus con ECC de extremo a extremo
• Unidad de activación cruzada del cuerpo (BCTU)
– Activa conversiones ADC desde cualquier canal eMIOS
– Activa conversiones de ADC desde hasta 2 PIT_RTI dedicados
• Subsistema de E/S modular mejorado (eMIOS): hasta 64 canales de E/S temporizados con resolución de contador de 16 bits
• Sistema convertidor analógico a digital mejorado con:
– 3 convertidores analógicos SAR rápidos de 12 bits independientes
– 1 supervisor conversor analógico SAR de 12 bits
– 1 convertidor analógico SAR de 10 bits compatible con el modo STDBY
• Interfaces de comunicación
– 18 módulos LINFlexD
– 8 módulos de interfaz periférica serie deserial (DSPI)
– 8 interfaces MCAN con esquema avanzado de memoria compartida y compatibilidad con ISO CAN-FD
– Controlador FlexRay de dos canales
– 1 controlador ethernet 10/100 Mbps, compatible con IEEE 802.3-2008
• Capacidades de bajo consumo
– Versátiles modos de bajo consumo
– Modo de espera de ultra bajo consumo con RTC
– Unidad de despertador inteligente para monitoreo de contactos
– Esquemas de activación rápida
• Bucles de bloqueo de fase dual con dominio de reloj estable para periféricos y dominio de modulación FM para shell computacional
Aplicaciones deSPC58EC80E5QMC0X
• Interfaz de desarrollo Nexus (NDI) según el estándar IEEE-ISTO 5001-2003, con cierta compatibilidad con el estándar 2010
• Boot Assist Flash (BAF) es compatible con la programación de fábrica utilizando una carga de arranque en serie a través de CAN o LIN/UART asíncrono
• Rango de temperatura de unión -40 °C a 150 °C
Clasificaciones ambientales y de exportación deSPC58EC80E5QMC0X
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| REACH Estado | REACH no afectado |
| ECCN | OBSOLETO |
| HTSUS | 0000.00.0000 |
