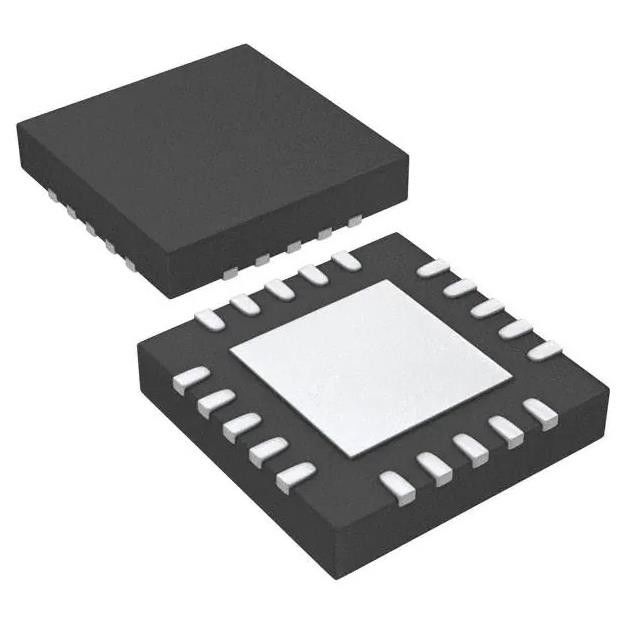

TPS7A8300RGWR IC Reg Linear Pos Adj 2a 20vqfn Regulador de voltaje lineal
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TPS7A8300RGWR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Configuración de salida: | Positivo | Tipo de la salida: | Ajustable/programable |
|---|---|---|---|
| Número de reguladores: | 1 | Voltaje - entrado (máximo): | 6.5V |
| Voltaje - salida (minuto/fijado): | 0.8V | Voltaje - salida (máxima): | 0.2V @ 2A |
| Actual - salida: | 2A | ||
Descripción de producto
TPS7A8300RGWR IC Reg Linear Pos Adj 2a 20vqfn Regulador de voltaje lineal
Regulador de Voltaje Lineal IC Positivo Ajustable/Programable 1 Salida 2A 20-VQFN (5x5)
Especificaciones deTPS7A8300RGWR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Administración de energía (PMIC) | |
| Reguladores de Voltaje - Lineal | |
| Fabricante | Instrumentos Texas |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Estado del producto | Activo |
| Configuración de salida | Positivo |
| Tipo de salida | Ajustable/Programable |
| Número de reguladores | 1 |
| Voltaje - Entrada (Máx.) | 6,5 V |
| Voltaje - Salida (mín./fijo) | 0,8 V |
| Voltaje - Salida (Máx.) | 5V |
| Caída de voltaje (máx.) | 0.2V @ 2A |
| Salida de corriente | 2A |
| Corriente - Quiescente (Iq) | 4mA |
| Corriente - Suministro (Máx.) | 5mA |
| PSRR | 40 dB (1 MHz) |
| Funciones de control | Habilitar, potencia buena, arranque suave |
| Funciones de protección | Sobrecorriente, sobretemperatura, bloqueo por bajo voltaje (UVLO) |
| Temperatura de funcionamiento | -40°C ~ 125°C (TJ) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | Almohadilla expuesta 20-VQFN |
| Paquete de dispositivo del proveedor | 20-VQFN (5x5) |
| Número de producto base | TPS7A8300 |
Caracteristicas deTPS7A8300RGWR
•Caída ultrabaja: 125 mV máximo a 2 A
•Ruido de voltaje de salida: 6 μVRM
•Rechazo de la ondulación de la fuente de alimentación:
- 40 dB a 1 MHz Rango de voltaje de entrada:
- Sin BIAS: 1,4 V a 6,5 V
- Con BIAS: 1,1 V a 6,5 V Dos modos de voltaje de salida:
- Versión ANY-OUTTM (Programable por el usuario
Salida a través del diseño de PCB):
- No se requiere resistencia externa
- Rango de voltaje de salida: 0,8 V a 3,95 V
- Versión ajustable:
- Rango de voltaje de salida: 0,8 V a 5,0 V
Precisión del 1,0 % sobre la línea, la carga y la temperatura
•Estable con un capacitor cerámico de salida de 22 uF
•Salida de arranque suave programable
•Salida de potencia buena (PG)
•Paquetes disponibles:
- 5 mm × 5 mm VQFN-20
- 3,5 mm × 3,5 mm VQFN-20
AplicacionesdeTPS7A8300RGWR
•RF, SI Componentes: VCO, ADC, DAC, LVDS
•Infraestructura inalámbrica: SerDes, FPGA, DSPTM
•Prueba y Medida
•Instrumentación, Medicina y Audio
Clasificación ambiental y de exportacióncomplementosdeTPS7A8300RGWR
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 2 (1 año) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
