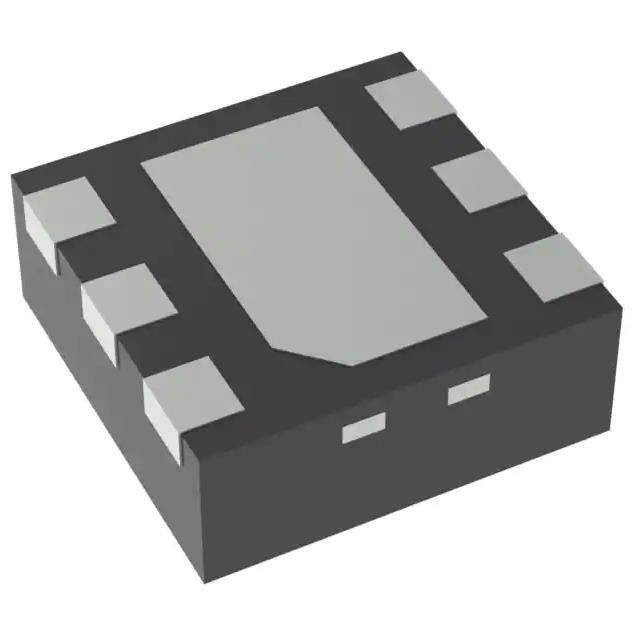

TPS78230DRVR Chip de circuito integrado Reg Lineal 3v 150ma 6wson
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TPS78230DRVR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Configuración de salida: | Positivo |
|---|---|---|---|
| Tipo de la salida: | Fijado | Actual - salida: | 150mA |
| Voltaje - entrado (máximo): | 5.5V | Voltaje - salida (minuto/fijado): | 3V |
| Actual - quieto (índice de inteligencia): | µA 1,3 | Marginado del voltaje (máximo): | 0.25V @ 150mA |
Descripción de producto
TPS78230DRVRChip de circuito integradoReg Lineal 3v 150ma 6wson
Regulador de Voltaje Lineal IC Positivo Fijo 1 Salida 150mA 6-WSON (2x2)
Especificaciones de TPS78230DRVR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Administración de energía (PMIC) | |
| Reguladores de Voltaje - Lineal | |
| Fabricante | Instrumentos Texas |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Digi-Reel® | |
| Estado del producto | Activo |
| Configuración de salida | Positivo |
| Tipo de salida | Fijado |
| Número de reguladores | 1 |
| Voltaje - Entrada (Máx.) | 5.5V |
| Voltaje - Salida (mín./fijo) | 3V |
| Voltaje - Salida (Máx.) | - |
| Caída de voltaje (máx.) | 0,25 V a 150 mA |
| Salida de corriente | 150mA |
| Corriente - Quiescente (Iq) | 1,3 µA |
| Corriente - Suministro (Máx.) | 8 µA |
| PSRR | 40dB ~ 15dB (10Hz ~ 1kHz) |
| Funciones de control | Permitir |
| Funciones de protección | Sobre corriente, sobre temperatura, polaridad inversa |
| Temperatura de funcionamiento | -40°C ~ 125°C |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | Almohadilla expuesta 6-WDFN |
| Paquete de dispositivo del proveedor | 6-WSON (2x2) |
| Número de producto base | TPS78230 |
Caracteristicas deTPS78230DRVR
• CI bajo: 500 nA
• Regulador de caída baja de 150 mA
• Rango de voltaje de entrada: 2,2 V a 5,5 V
• Caída baja a 25 °C, 130 mV a 150 mA
• Caída baja a 85 °C, 175 mV a 150 mA
• 3% de precisión sobre carga, línea y temperatura
• Estable con un condensador cerámico de 1,0 μF
• Apagado térmico y protección contra sobrecorriente
• Pin de habilitación compatible con el nivel lógico CMOS
• Disponible en DDC (TSOT23-5) o DRV (2 mm x 2-mm SON-6) Paquetes
Aplicaciones deTPS78230DRVR
• TI MSP430 Adjuntar aplicaciones
• Teléfonos inalámbricos y teléfonos inteligentes
• Reproductores de mp3
• Productos de mano que funcionan con baterías
Clasificaciones ambientales y de exportación deTPS78230DRVR
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (ilimitado) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
