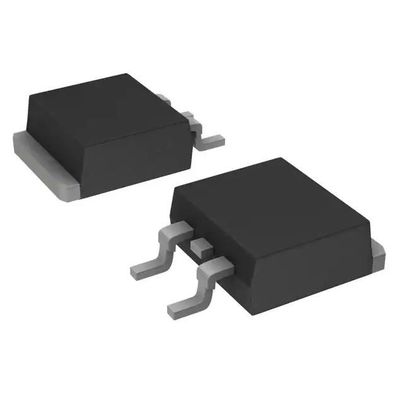

Del ² Pak TO-263AB de MBRB2035CTHE3/81 1 par de array de diodos 35 V 10A TO-263-3 D
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | MBRB2035CTHE3/81 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Configuración del diodo: | Cátodo común de 1 par | Tecnología: | Schottky |
|---|---|---|---|
| Voltaje - revés de DC (Vr) (máximo): | 35 V | Actual - media rectificada (Io) (por el diodo): | 10A |
| Voltaje - delantero (Vf) (máximo) @ si: | 650 milivoltio @ 10 A | Velocidad: | =< rápido 500ns de la recuperación, > 200mA (Io) |
| Actual - salida reversa @ Vr: | µA 100 @ 35 V | Temperatura de funcionamiento - empalme: | -65°C ~ 150°C |
Descripción de producto
Del ² Pak TO-263AB de MBRB2035CTHE3/81 1 par de array de diodos 35 V 10A TO-263-3 D
Soporte superficial común de array de diodos TO-263-3, ² Pak (2 ventajas + etiquetas) del cátodo 35 V 10A de 1 par de D, TO-263AB
Especificaciones de MBRB2035CTHE3/81
| TIPO | DESCRIPCIÓN |
| Categoría | Productos de semiconductor discretos |
| Diodos | |
| Rectificadores | |
| Arrayes de fotodiodos | |
| Mfr | General semiconductor - división de Vishay de los diodos |
| Serie | Automotriz, AEC-Q101 |
| Paquete | Cinta y carrete (TR) |
| Configuración del diodo | Cátodo común de 1 par |
| Tecnología | Schottky |
| Voltaje - revés de DC (Vr) (máximo) | 35 V |
| Actual - media rectificada (Io) (por el diodo) | 10A |
| Voltaje - delantero (Vf) (máximo) @ si | 650 milivoltio @ 10 A |
| Velocidad | Recuperación rápida =< 500ns=""> 200mA (Io) |
| Actual - salida reversa @ Vr | µA 100 @ 35 V |
| Temperatura de funcionamiento - empalme | -65°C ~ 150°C |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | TO-263-3, ² Pak (2 ventajas + etiquetas) de D, TO-263AB |
| Paquete del dispositivo del proveedor | TO-263AB (² PAK DE D) |
| Número bajo del producto | MBRB20 |
Características de MBRB2035CTHE3/81
• Paquete de poder
• Guardring para la protección de la sobretensión
• Pérdida de la energía baja, eficacia alta
• Caída de voltaje delantera baja
• Alta capacidad de oleada delantera
• Operación de alta frecuencia
• Nivel 1 de las reuniones MSL, por J-STD-020, SI pico máximo del °C 245 (para el paquete de D2PAK (TO-263AB))
• Máximo del °C de la temperatura 275 del baño de la soldadura, 10 s, por JESD 22-B106 (para el paquete de ITO-220AB)
• AEC-Q101 calificó
Usos de MBRB2035CTHE3/81
Para el uso en la baja tensión, rectificador de alta frecuencia de las fuentes de alimentación del modo que cambian, diodos que andan sin embragar, DC/DC
convertidores, y uso de la protección de la polaridad.
DATOS MECÁNICOS de MBRB2035CTHE3/81
Caso: ITO-220AB, D2PAK (TO-263AB)
El compuesto que moldea resuelve el grado de la inflamabilidad V-0 de la UL 94
Base P/noreste 3 - RoHS-obediente, calidad comercial
Base P/NHE3_X - RoHS-obediente, AEC-Q101 calificó
(el “_X” denota el código de la revisión, e.g. A, B,…)
Terminales: ventajas estañadas mates, solderable por
J-STD-002 y JESD 22-B102
El sufijo E3 resuelve la prueba de la barba de la clase 1A de JESD 201, sufijo HE3
resuelve la prueba de la barba de la clase 2 de JESD 201
Polaridad: según lo marcado
Montaje del esfuerzo de torsión: 10 en-libras de máximo
Clasificaciones ambientales y de la exportación de MBRB2035CTHE3/81
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 1 (ilimitado) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
