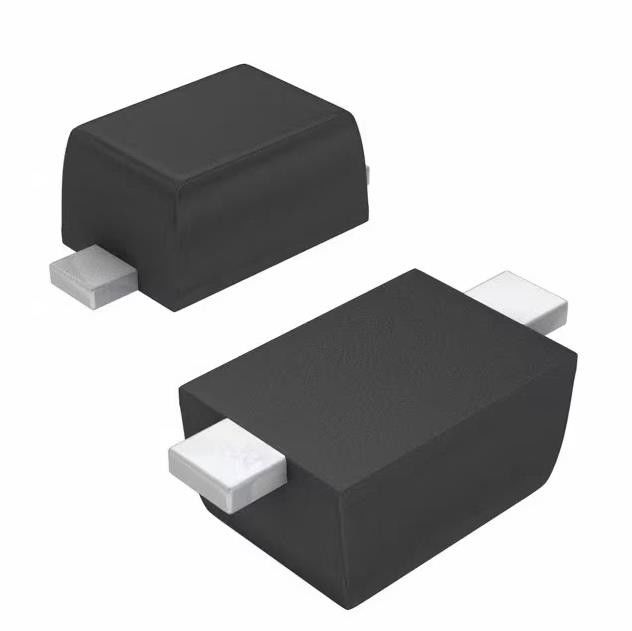

SDM20U40-7 Diodo 40 V 250mA Montaje en superficie SOD-523 Recuperación rápida
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | SDM20U40-7 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Voltaje - revés de DC (Vr) (máximo): | 40 V | Actual - media rectificada (Io): | 250mA |
|---|---|---|---|
| Voltaje - delantero (Vf) (máximo) @ si: | 600 milivoltio @ 200 mA | Velocidad: | =< rápido 500ns de la recuperación, > 200mA (Io) |
| Tiempo de recuperación reversa (trr): | 10 ns | Actual - salida reversa @ Vr: | µA 5 @ 30 V |
| Capacitancia @ Vr, F: | 50pF @ 0V, 1MHz | Temperatura de funcionamiento - empalme: | -65°C ~ 125°C |
Descripción de producto
SDM20U40-7 Diodo 40 V 250mA Montaje en superficie SOD-523 Recuperación rápida
Diodo 40 V 250mA Montaje en superficie SOD-523
Especificaciones de SDM20U40-7
| TIPO | DESCRIPCIÓN |
| Categoría | Productos semiconductores discretos |
| diodos | |
| Rectificadores | |
| diodos individuales | |
| Fabricante | diodos incorporados |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Estado del producto | Activo |
| Tecnología | Schottky |
| Voltaje: CC inversa (Vr) (máx.) | 40 voltios |
| Corriente - Media Rectificada (Io) | 250mA |
| Voltaje - Directo (Vf) (Máx.) @ Si | 600mV a 200mA |
| Velocidad | Recuperación Rápida =< 500ns, > 200mA (Io) |
| Tiempo de recuperación inversa (trr) | 10 ns |
| Corriente - Fuga inversa @ Vr | 5 µA a 30 V |
| Capacitancia @ Vr, F | 50pF @ 0V, 1MHz |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | SC-79, CÉSPED-523 |
| Paquete de dispositivo del proveedor | SOD-523 |
| Temperatura de funcionamiento: unión | -65°C ~ 125°C |
| Número de producto base | SDM20 |
CaracterísticasdeSDM20U40-7
Baja caída de tensión directa
Construcción de anillo de protección para protección contra transitorios
Tiempo de recuperación inversa insignificante
Capacitancia inversa baja
Paquete de montaje en superficie ultrapequeño
Totalmente libre de plomo y totalmente compatible con RoHS (notas 1 y 2)
Libre de halógenos y antimonio.Dispositivo “Verde” (Nota 3)
Esta parte está calificada para los estándares JEDEC (como referencias en AEC-Q) para alta confiabilidad.
Una pieza compatible con la industria automotriz está disponible en una hoja de datos separada (SDM20U40Q)
Datos Mecánicos deSDM20U40-7
Paquete: SOD523
Material del paquete: plástico moldeado, compuesto de moldeo "verde".Clasificación de clasificación de inflamabilidad UL 94V-0
Sensibilidad a la humedad: Nivel 1 según J-STD-020
Terminales: Revestimiento sin plomo (acabado de estaño mate).Soldable según MIL-STD-202, Método 208
Polaridad: banda catódica
Peso: 0.002 gramos (Aproximado)
Clasificaciones ambientales y de exportacióndeSDM20U40-7
ATRIBUTO DESCRIPCIÓN Estado RoHS Cumple con ROHS3 Nivel de sensibilidad a la humedad (MSL) 1 (ilimitado) REACH Estado REACH no afectado ECCN EAR99
