Diodo Smd Ic Reg Ctrlr Buck 24vgfn de LM5141QRGERQ1 TV
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | LM5141QRGERQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Mfr: | Texas Instruments | Serie: | Automotriz, AEC-Q100 |
|---|---|---|---|
| paquete: | Cinta y carrete (TR) | Situación del producto: | Activo |
| Tipo de la salida: | Conductor del transistor | Función: | Descender |
| Configuración de salida: | Positivo | Topología: | Dólar |
Descripción de producto
Diodo Smd Ic Reg Ctrlr Buck 24vgfn de LM5141QRGERQ1 TV

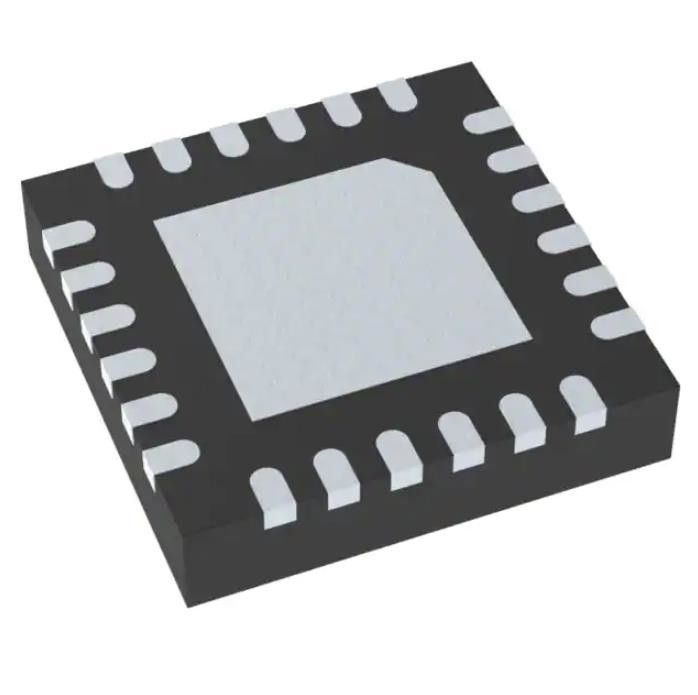

Regulador IC 24-VQFN (4x4) de Buck Regulator Positive Output Step-Down DC-DC
Especificaciones de LM5141QRGERQ1
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Gestión del poder (PMIC) | |
| Reguladores de transferencia de DC DC | |
| Mfr | Texas Instruments |
| Serie | Automotriz, AEC-Q100 |
| Paquete | Cinta y carrete (TR) |
| Situación del producto | Activo |
| Tipo de la salida | Conductor del transistor |
| Función | Descender |
| Configuración de salida | Positivo |
| Topología | Dólar |
| Número de salidas | 1 |
| Fases de salida | 1 |
| Voltaje - fuente (Vcc/Vdd) | 3.8V ~ 65V |
| Frecuencia - transferencia | 440kHz, 2.2MHz |
| Ciclo de trabajo (máximo) | - |
| Rectificador síncrono | No |
| Sincronización del reloj | No |
| Interfaces en serie | - |
| Características del control | El límite actual, permite, control de frecuencia, poder bueno, comienzo suave |
| Temperatura de funcionamiento | -40°C ~ 150°C (TJ) |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 24-VFQFN expuso el cojín |
| Paquete del dispositivo del proveedor | 24-VQFN (4x4) |
| Número bajo del producto | LM5141 |
CARACTERÍSTICAS de LM5141QRGERQ1
• Calificado para los usos automotrices
• AEC-Q100 calificó con los resultados siguientes:
– Grado 1 de la temperatura del dispositivo: – 40°C a la temperatura de funcionamiento ambiente de +125°C
– Nivel 2 de la clasificación de HBM ESD del dispositivo
– Nivel C4B de la clasificación del dispositivo CDM ESD
• VIN: 3,8 V a 65 V (máximo absoluto de 70 V)
• Salida: Fijado 3,3 V, 5 V, o ajustables a partir de 1,5 V a 15 V con 0,8% exactitudes
• Frecuencia que cambia fijada 2.2-MHz o 440-kHz con la exactitud del 5%
• Impulsión del Alto-lado y de la puerta del Bajo-lado con SlewRateControl
• Cambio de frecuencia opcional variando un voltaje análogo o el resistor del RT
• Sincronización opcional a un reloj externo
• Espectro separado opcional
• Índice de inteligencia del modo del cierre: µA 10 típico
• Índice de inteligencia bajo del modo espera: µA 35 típico
• umbral actual del límite 75-mV con 0,9% exactitudes
• Resistor externo o detección actual del DCR
• La salida permite la entrada de la lógica
• Modo del hipo para la sobrecarga continua
• Poder-buena salida de la indicación
• Emulación a elección del diodo o PulseWidthModulation forzado
• 24 paquetes del perno VQFN con los lados mojables
• Cree crean para requisitos particulares usando el LM5141-Q1 con el diseñador del poder de WEBENCH®
Usos de LM5141QRGERQ1
• Usos automotrices incluyendo:
– Sistemas del Infotainment
– Racimos de la instrumentación
– Conductor avanzado Assistance Systems (ADAS)
Clasificaciones ambientales y de la exportación de LM5141QRGERQ1
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 2 (1 año) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Quiere saber más detalles sobre este producto
