LM5156QDSSRQ1 Televisores Diodo Smd 296-Lm5156qdssrq1tr-Nd
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | LM5156QDSSRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Mfr: | Texas Instruments | Serie: | Automotriz, AEC-Q100 |
|---|---|---|---|
| paquete: | Cinta y carrete (TR) | Situación del producto: | Activo |
| Tipo de la salida: | Conductor del transistor | Función: | Elevador, elevador/descender |
| Configuración de salida: | Positivo | Topología: | Impulso, Flyback, SEPIC |
Descripción de producto
LM5156QDSSRQ1 Televisores Diodo Smd 296-Lm5156qdssrq1tr-Nd
Boost, Flyback, regulador SEPIC Salida positiva Step-Up, Step-Up/Step-Down DC-DC Controller IC 12-WSON (3x2)
Especificaciones de LM5156QDSSRQ1
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Administración de energía (PMIC) | |
| Controladores de conmutación CC CC | |
| Fabricante | Instrumentos Texas |
| Serie | Automoción, AEC-Q100 |
| Paquete | Cinta y carrete (TR) |
| Estado del producto | Activo |
| Tipo de salida | Controlador de transistores |
| Función | Step-Up, Step-Up/Step-Down |
| Configuración de salida | Positivo |
| Topología | Impulso, Flyback, SEPIC |
| Número de salidas | 1 |
| Fases de salida | 1 |
| Voltaje - Suministro (Vcc/Vdd) | 3,5 V ~ 60 V |
| Frecuencia - Conmutación | 100 kHz ~ 2,2 MHz |
| Ciclo de trabajo (máx.) | 93% |
| Rectificador síncrono | No |
| Sincronización de reloj | Sí |
| Interfaces seriales | - |
| Funciones de control | Límite de corriente, Habilitar, Control de frecuencia, Buena potencia, Arranque suave |
| Temperatura de funcionamiento | -40°C ~ 150°C (TJ) |
| Tipo de montaje | Montaje superficial |

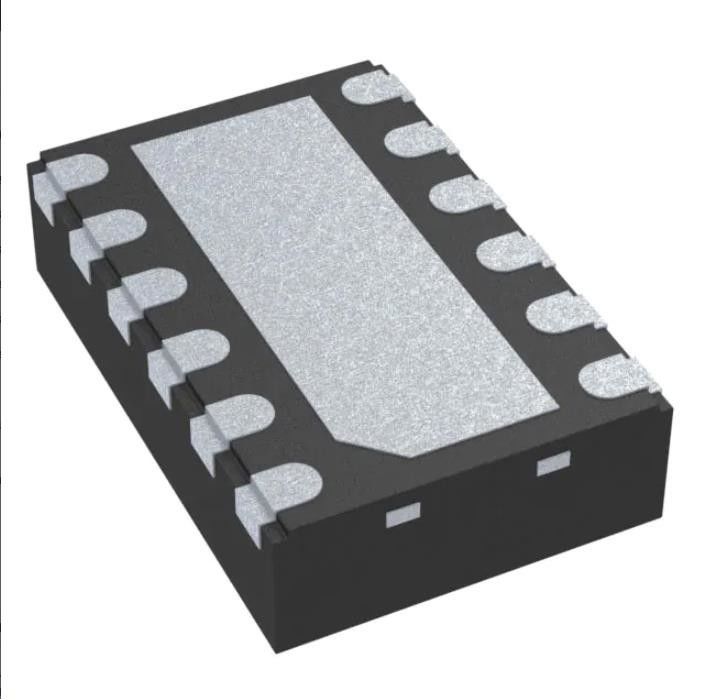

| Paquete / Caja | Almohadilla expuesta 12-WFDFN |
| Paquete de dispositivo del proveedor | 12-WSON (3x2) |
| Número de producto base | LM5156 |
Caracteristicas deLM5156QDSSRQ1
• AEC-Q100 calificado para aplicaciones automotrices
– Grado de temperatura 1: –40°C a +125°C TA
• Capacidad de seguridad funcional
– Documentación disponible para ayudar al diseño del sistema de seguridad funcional
• Apropiado para aplicaciones de batería de automóvil con rango operativo de entrada amplio
– Rango de funcionamiento de 3,5 V a 60 V (65 V abs máx.)
– 2,97 V a 16 V cuando BIAS = VCC
– Tensión de alimentación boost mínima 1,5 V cuando BIAS ≥ 3,5 V
– Protección contra transitorios de entrada hasta 65 V
– Drenaje de batería minimizado
• Baja corriente de apagado (IQ ≤ 2,6 µA)
• Baja corriente de funcionamiento (IQ ≤ 490 µA)
• Tamaño de solución pequeño y bajo costo
– Frecuencia de conmutación máxima de 2,2 MHz
– Paquete WSON de 12 pines (3 mm × 2 mm) con flancos humectables
– El amplificador de error integrado permite la regulación del lado primario sin optoacoplador (flyback)
– Subimpulso minimizado durante el arranque (aplicación startstop)
• Mitigación de EMI
– Espectro ensanchado aleatorio dual seleccionable
– Paquete sin plomo
• Mayor eficiencia con disipación de baja potencia
– Umbral de límite de corriente preciso de 100 mV ± 7 %
- Fuerte controlador MOSFET estándar de pico de 1.5-A
– Admite suministro externo de VCC
• Evite la interferencia y la diafonía de la banda AM
– Sincronización de reloj opcional
– Frecuencia de conmutación dinámicamente programable de 100 kHz a 2,2 MHz
• Funciones de protección integradas
– Limitación de corriente máxima constante sobre el voltaje de entrada
– Protección de sobrecarga en modo hipo opcional (consulte la Tabla de comparación de dispositivos)
– Línea programable UVLO
– Protección OVP
- Apagado térmico
• Precisión de referencia de retroalimentación de precisión de ±1 %
• Compensación de pendiente extra programable
• Arranque suave ajustable
• Indicador PBUEN
• Cree un diseño personalizado usando el LM5156x-Q1 con el diseñador de potencia WEBENCH®
AplicacionesdeLM5156QDSSRQ1
• Aplicación de batería automotriz de 12 V o 24 V
• Aplicación de arranque y parada automotriz
• Fuente de alimentación LiDAR de alto voltaje
• Flyback de salida múltiple sin optoacoplador
• Suministro de polarización LED para luces traseras de automóviles
• Amplio impulso de entrada, SEPIC, módulo de potencia flyback
• Impulso a batería, SEPIC, flyback
Clasificaciones ambientales y de exportación deLM5156QDSSRQ1
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | No aplica |
| Nivel de sensibilidad a la humedad (MSL) | 2 (1 año) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
