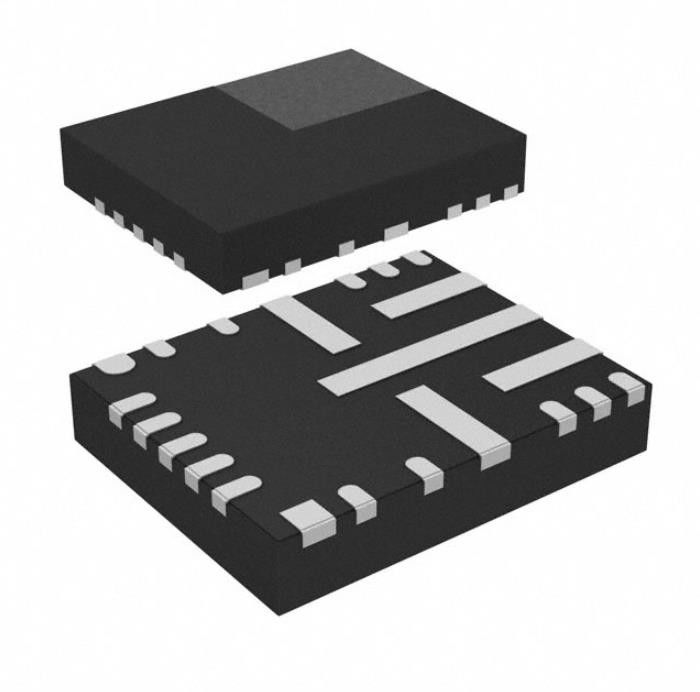

LM53625LQRNLTQ Tvs Diodo Smd IC REG BUCK 5V 2.5A 22VQFN 296-44233-2-ND
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | LM53625LQRNLTQ |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Función: | Descender |
|---|---|---|---|
| Configuración de salida: | Positivo | Topología: | Dólar |
| Tipo de la salida: | Fijado | Número de salidas: | 1 |
| Voltaje - entrado (minuto): | 3.9V | Voltaje - entrado (máximo): | 36V |
Descripción de producto
LM53625LQRNLTQ Tvs Diodo Smd IC REG BUCK 5V 2.5A 22VQFN 296-44233-2-ND
Regulador de conmutación reductor IC Positivo Fijo 5V 1 Salida 2.5A 22-VFQFN
Especificaciones de LM53625LQRNLTQ
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Administración de energía (PMIC) | |
| Reguladores de voltaje - Reguladores de conmutación de CC CC | |
| Fabricante | Instrumentos Texas |
| Serie | Automoción, AEC-Q100 |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Digi-Reel® | |
| Estado del producto | Activo |
| Función | Reducción |
| Configuración de salida | Positivo |
| Topología | Dólar |
| Tipo de salida | Fijado |
| Número de salidas | 1 |
| Voltaje - Entrada (Min) | 3.9V |
| Voltaje - Entrada (Máx.) | 36V |
| Voltaje - Salida (mín./fijo) | 5V |
| Voltaje - Salida (Máx.) | - |
| Salida de corriente | 2.5A |
| Frecuencia - Conmutación | 2,1 MHz |
| Rectificador síncrono | Sí |
| Temperatura de funcionamiento | -40°C ~ 125°C (TA) |
| Tipo de montaje | Montaje en superficie, flanco humectable |
| Paquete / Caja | 22-VFQFN |
| Paquete de dispositivo del proveedor | 22-VQFN-HR (5x4) |
| Número de producto base | LM53625 |
Caracteristicas deLM53625LQRNLTQ
• Calificación automotriz AEC-Q100:
– Grado de temperatura del dispositivo 1: rango de temperatura ambiente de funcionamiento de –40 °C a +125 °C
– Dispositivo Clasificación HBM nivel 2
– Nivel de clasificación CDM del dispositivo C6
• Rango de temperatura de unión de –40 °C a +150 °C
• Corriente de reposo de 15 µA sin carga (típica) con salida de 3,3 V
• Paquete VQFN de 5,0 mm × 4,0 mm con o sin flancos humectables y espacio VIN de 0,6 mm
• Baja EMI y ruido de conmutación
• Opción de espectro ensanchado
• Sincronización de frecuencia externa
• Salida RESET con filtro interno y temporizador de liberación de 3 ms
• Modo PWM forzado seleccionable por pin
• Compensación integrada, arranque suave, límite de corriente, apagado térmico y UVLO
• Caída de 0,6 V a 3,5 A a 105 °C TA
• Tolerancia de voltaje de salida de ±1 % (–40 °C a 125 °C TJ)
• Disponible con salida fija de 5 V, 3,3 V o ajustable
AplicacionesdeLM53625LQRNLTQ
• Telemática
• Unidad principal
• Grupo de instrumentación
• Aplicaciones alimentadas por batería
Clasificaciones ambientales y de exportación deLM53625LQRNLTQ
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 2 (1 año) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
