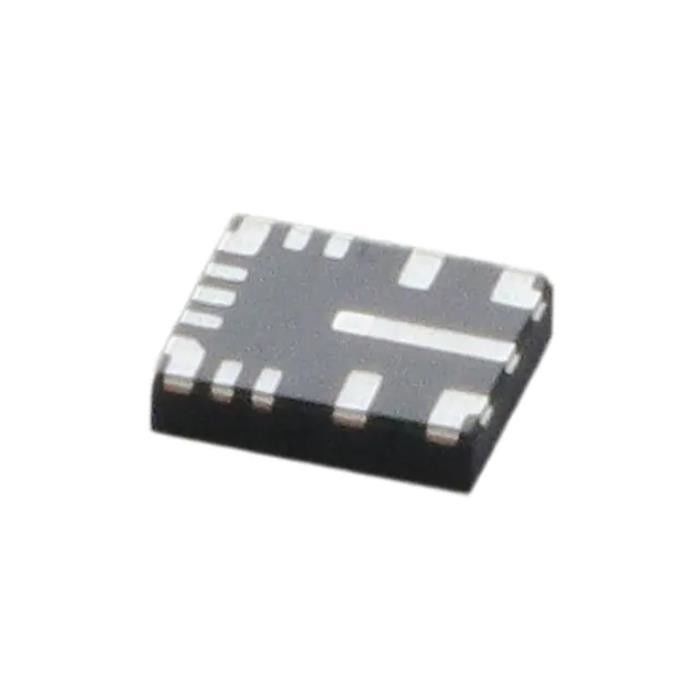

Material de la producción del 296-Lm61460aanrjrrtr-Nd Lm61460aan de Smd del diodo de LM61460AANRJRR TV
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | LM61460AANRJRR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Función: | Descender |
|---|---|---|---|
| Configuración de salida: | Positivo | Topología: | Dólar |
| Tipo de la salida: | ajustable | Número de salidas: | 1 |
| Voltaje - entrado (minuto): | 3V | Voltaje - entrado (máximo): | 36V |
Descripción de producto
Material de la producción del 296-Lm61460aanrjrrtr-Nd Lm61460aan de Smd del diodo de LM61460AANRJRR TV
Salida ajustable 1V 1 6A del positivo de Buck Switching Regulator IC 14-VFQFN
Especificaciones de LM61460AANRJRR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Gestión del poder (PMIC) | |
| Reguladores de voltaje - recortes reguladores de DC DC | |
| Mfr | Texas Instruments |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Digi-Reel® | |
| Situación del producto | Activo |
| Función | Descender |
| Configuración de salida | Positivo |
| Topología | Dólar |
| Tipo de la salida | Ajustable |
| Número de salidas | 1 |
| Voltaje - entrado (minuto) | 3V |
| Voltaje - entrado (máximo) | 36V |
| Voltaje - salida (minuto/fijado) | 1V |
| Voltaje - salida (máxima) | 34V |
| Actual - salida | 6A |
| Frecuencia - transferencia | 200kHz ~ 2.2MHz |
| Rectificador síncrono | Sí |
| Temperatura de funcionamiento | -40°C ~ 150°C (TJ) |
| Montaje del tipo | Soporte superficial, lado mojable |
| Paquete/caso | 14-VFQFN |
| Paquete del dispositivo del proveedor | 14-VQFN-HR (4x3.5) |
| Número bajo del producto | LM61460 |
CARACTERÍSTICAS de LM61460AANRJRR
• Seguridad-capaz funcional
– Documentación disponible ayudar a diseño de sistemas funcional de la seguridad
• Optimizado para los requisitos ultrabajos de la EMI
– Paquete de Hotrod™ y trayectoria de la entrada paralela minimizar para cambiar el sonido del nodo
– Tiempo de subida ajustable del nodo del interruptor
• Diseñado para los usos confiables y rugosos
– Transeúntes de las ayudas 42-V
– exactitud de regla de la salida total del ±1%
– VOUT ajustable a partir de 1 V hasta el 95% de VIN
– marginado 0.4-V con la carga 4-A (típica)
– Características de protección: cierre termal, cierre del undervoltage de la entrada, límite actual del ciclo-por-ciclo, protección del cortocircuito-citcuit del hipo
• Conversión de poder de la eficacia alta en todas las cargas
– 7-µA ninguna carga actual en 13,5 VIN, 3,3 VOUT
– Eficacia del 83% PFM en 1-mA, 13,5 VIN, 5 VOUT
– MOSFET bajo EN resistencia
• RDS_ON_HS = mΩ 41 (típico)
• RDS_ON_LS = mΩ 21 (típico)
– Opción diagonal externa para la eficacia mejorada
• Conveniente para las fuentes de alimentación escalables
– Pin compatible con:
• LM61440-Q1 (36 V, 4 A, fSW ajustable)
• LM61440 (36 V, 4 A, fSW ajustable)
• LMQ61460 (36 V, 6 A, casquillos internos)
• Utilice el módulo TPSM63606 por un tiempo más rápido al mercado
Usos de LM61460AANRJRR
• Tipo-c del USB
• Robot industrial: Tablero de CPU
• PC industrial: solo ordenador de tablero
• Instrumentación de la prueba y de la medida
Clasificaciones ambientales y de la exportación de LM61460AANRJRR
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 2 (1 año) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
