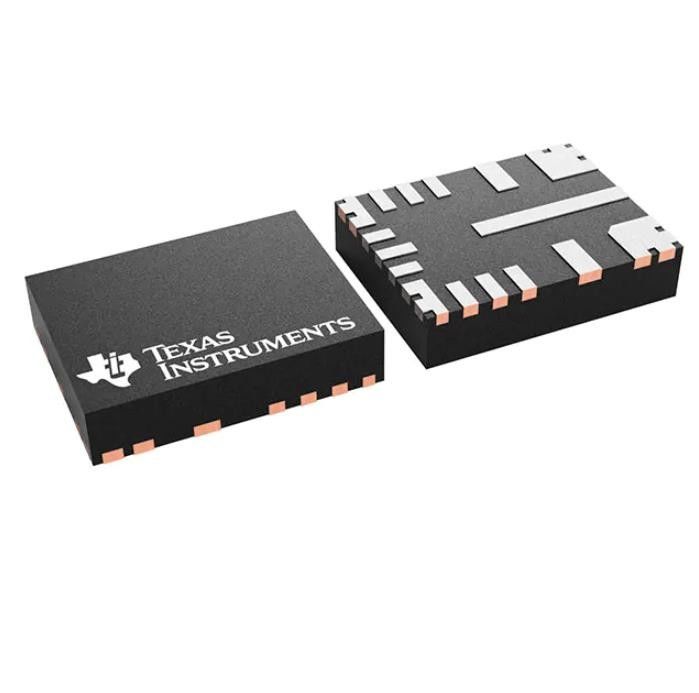

LM61480RPHR Tvs Diodo Smd 296-LM61480RPHRTR-ND IC REG BUCK ADJ 8A 16VQFN
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | LM61480RPHR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Función: | Descender |
|---|---|---|---|
| Configuración de salida: | Positivo | Topología: | Dólar |
| Tipo de la salida: | ajustable | Número de salidas: | 1 |
| Voltaje - entrado (minuto): | 3V | Voltaje - entrado (máximo): | 36V |
Descripción de producto
LM61480RPHR Tvs Diodo Smd 296-LM61480RPHRTR-ND IC REG BUCK ADJ 8A 16VQFN
Regulador de conmutación Buck IC Positivo Ajustable 1V 1 Salida 8A 16-PowerVFQFN
Especificaciones de LM61480RPHR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Administración de energía (PMIC) | |
| Reguladores de voltaje - Reguladores de conmutación de CC CC | |
| Fabricante | Instrumentos Texas |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Digi-Reel® | |
| Estado del producto | Activo |
| Función | Reducción |
| Configuración de salida | Positivo |
| Topología | Dólar |
| Tipo de salida | Ajustable |
| Número de salidas | 1 |
| Voltaje - Entrada (Min) | 3V |
| Voltaje - Entrada (Máx.) | 36V |
| Voltaje - Salida (mín./fijo) | 1V |
| Voltaje - Salida (Máx.) | 34,2 V |
| Salida de corriente | 8A |
| Frecuencia - Conmutación | 400 kHz, 2,2 MHz, 200 kHz ~ 2,2 MHz |
| Rectificador síncrono | No |
| Temperatura de funcionamiento | -40°C ~ 150°C (TJ) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 16-PowerVFQFN |
| Paquete de dispositivo del proveedor | 16-VQFN-HR (4,5x3,5) |
Caracteristicas deLM61480RPHR
• Capacidad de seguridad funcional
– Documentación disponible para ayudar al diseño del sistema de seguridad funcional
• Rango de voltaje de entrada de 3 V a 36 V
• Salida RESET con filtro y liberación retardada
• Diseñado para baja EMI:
– EVM compatible con CISPR 11/32 clase B
– Espectro ensanchado configurable por pines
– Tiempo de subida del nodo SW ajustable
– Operación por encima y por debajo de la banda AM: pin configurable a 400 kHz fijo y 2,2 MHz o ajustable de 200 kHz a 2,2 MHz
– Pinout simétrico de baja EMI
– El modo de carga ligera es configurable mediante clavijas para frecuencia constante o modulación de frecuencia de pulso (PFM)
• Solución de alta eficiencia
– 95 % de eficiencia para una carga de 8 A
– Corriente de entrada de 5 µA mientras está descargado en modo automático
– <1-µA de corriente de apagado (típica)
• Alta densidad de potencia
– Compensación integrada, arranque suave, límite de corriente, apagado térmico y UVLO
– Paquete QFN de flanco humectable de 4,5 mm × 3,5 mm
AplicacionesdeLM61480RPHR
• Transporte industrial
• Aviónica
• Ordenadores industriales
• PLC, DCS y PAC
• Equipo de prueba de semiconductores
Clasificaciones ambientales y de exportación deLM61480RPHR
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | No aplica |
| Nivel de sensibilidad a la humedad (MSL) | 2 (1 año) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
