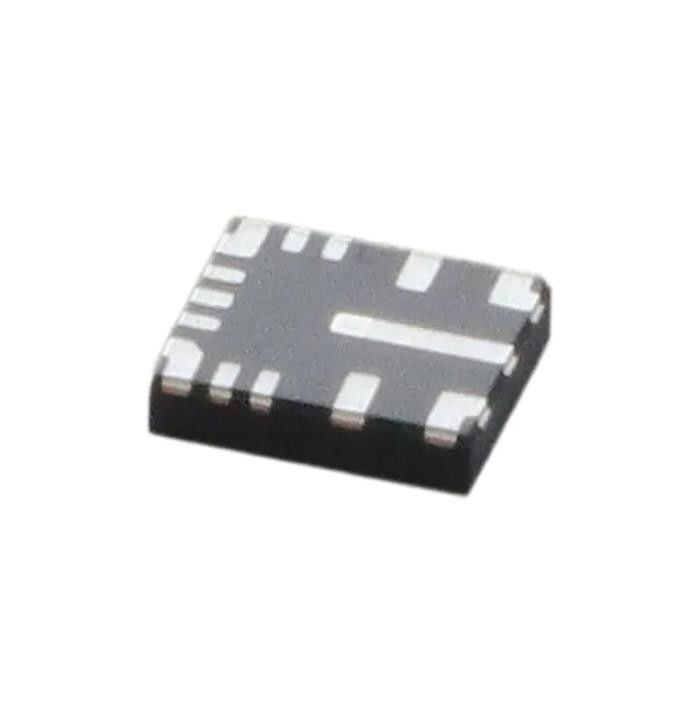

LMQ61460AASRJRR Tvs Diode Smd Industrial 3-V a 36-V, 6-A, Bajo 296-Lmq61460aasrjrrct-Nd
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | LMQ61460AASRJRR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Topología: | Dólar | Tipo de la salida: | ajustable |
|---|---|---|---|
| Número de salidas: | 1 | Voltaje - entrado (minuto): | 3V |
| Voltaje - entrado (máximo): | 36V | Voltaje - salida (minuto/fijado): | 1V |
| Voltaje - salida (máxima): | 34.2V | Actual - salida: | 6A |
Descripción de producto
LMQ61460AASRJRR Tvs Diode Smd Industrial 3-V a 36-V, 6-A, Bajo 296-Lmq61460aasrjrrct-Nd
Regulador de conmutación reductor IC Positivo Ajustable 1V 1 Salida 6A 14-VFQFN
Especificaciones deLMQ61460AASRJRR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Administración de energía (PMIC) | |
| Reguladores de voltaje - Reguladores de conmutación de CC CC | |
| Fabricante | Instrumentos Texas |
| Serie | Automoción, AEC-Q100 |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Digi-Reel® | |
| Estado del producto | Activo |
| Función | Reducción |
| Configuración de salida | Positivo |
| Topología | Dólar |
| Tipo de salida | Ajustable |
| Número de salidas | 1 |
| Voltaje - Entrada (Min) | 3V |
| Voltaje - Entrada (Máx.) | 36V |
| Voltaje - Salida (mín./fijo) | 1V |
| Voltaje - Salida (Máx.) | 34,2 V |
| Salida de corriente | 6A |
| Frecuencia - Conmutación | 200 kHz ~ 2,2 MHz |
| Rectificador síncrono | Sí |
| Temperatura de funcionamiento | -40°C ~ 150°C (TJ) |
| Tipo de montaje | Montaje en superficie, flanco humectable |
| Paquete / Caja | 14-VFQFN |
| Paquete de dispositivo del proveedor | 14-VQFN-HR (4x3,5) |
| Número de producto base | LMQ61460 |
Caracteristicas deLMQ61460AASRJRR
• Capacidad de seguridad funcional
– Documentación disponible para ayudar al diseño del sistema de seguridad funcional
• Optimizado para requisitos de EMI ultra bajos
– El paquete Hotrod™ minimiza el zumbido del nodo de conmutación
– Los condensadores de derivación internos reducen la EMI
– La ruta de entrada paralela minimiza la inductancia parásita
– El espectro ensanchado reduce las emisiones máximas
– Tiempo de subida del nodo de conmutación ajustable
• Diseñado para aplicaciones resistentes
– Admite transitorios de 42 V
– Caída de 0,4 V con carga de 4 A (típica)
• Conversión de energía de alta eficiencia en todas las cargas
– Corriente sin carga de 7 µA a 13,5 VIN, 3,3 VOUT
– 90 % de eficiencia PFM a 1 mA, 13,5 VIN, 5 VOUT
– Baja resistencia MOSFET ON
• RDS_ON_HS = 41 mΩ (típico)
• RDS_ON_LS = 21 mΩ (típico)
• Opción de polarización externa para mejorar la eficiencia
• Pin compatible con:
– LM61460 (36 V, 6 A)
• Use el módulo TPSM63606 para acelerar el tiempo de comercialización
AplicacionesdeLMQ61460AASRJRR
• USB tipo C
• Robot industrial: placa CPU
• PC industrial: computadora de placa única
• Instrumentación de prueba y medida
• Aplicaciones reductoras de VIN ancho de propósito general
Clasificaciones ambientales y de exportación deLMQ61460AASRJRR
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 2 (1 año) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
