LPC54606J512BD100E Televisores Diodo Smd Ic Mcu 32bit 512kb Flash 100lqfp
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | LPC54606J512BD100E |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de entrada-salida: | 64 | Tamaño de la memoria del programa: | 512KB (512K x 8) |
|---|---|---|---|
| Tipo de la memoria del programa: | FLASH | Tamaño de EEPROM: | 16K x 8 |
| RAM Size: | 200K x 8 | Voltaje - fuente (Vcc/Vdd): | 1.71V ~ 3.6V |
| Convertidores de datos: | A/D 12x12b | Tipo del oscilador: | Interno |
Descripción de producto

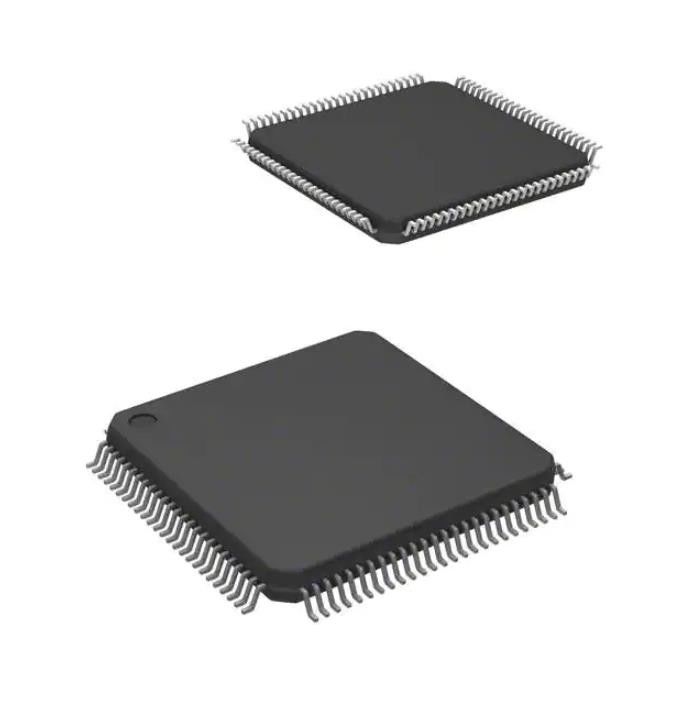

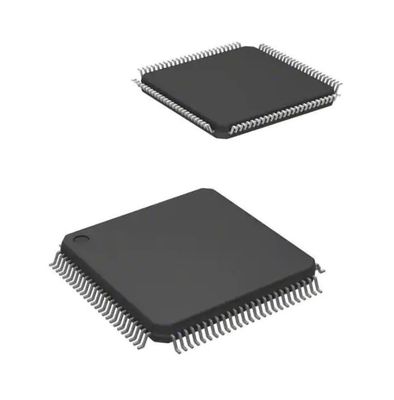

ARM® Cortex®-M4 LPC546xx Microcontrolador IC 32 bits de un solo núcleo 180MHz 512KB (512K x 8) FLASH 100-LQFP (14x14)
Especificaciones deLPC54606J512BD100E
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Incorporado | |
| Microcontroladores | |
| Fabricante | NXP EE. UU. Inc. |
| Serie | LPC546xx |
| Paquete | Bandeja |
| Estado del producto | Activo |
| Programable Digi-Key | No verificado |
| Procesador central | ARM® Cortex®-M4 |
| Tamaño del núcleo | Núcleo único de 32 bits |
| Velocidad | 180 MHz |
| Conectividad | Bus CAN, Ethernet, I²C, SPI, UART/USART, USB |
| Periféricos | Detección/reinicio de caída de tensión, DMA, I²S, POR, PWM, WDT |
| Número de E/S | 64 |
| Tamaño de la memoria del programa | 512KB (512K x 8) |
| Tipo de memoria de programa | DESTELLO |
| Tamaño de EEPROM | 16K x 8 |
| Tamaño de RAM | 200Kx8 |
| Voltaje - Suministro (Vcc/Vdd) | 1,71 V ~ 3,6 V |
| Convertidores de datos | A/D 12x12b |
| Tipo de oscilador | Interno |
| Temperatura de funcionamiento | -40°C ~ 105°C (TA) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 100-LQFP |
| Paquete de dispositivo del proveedor | 100-LQFP (14x14) |
| Número de producto base | LPC54606 |
Caracteristicas deLPC54606J512BD100E
• Núcleo ARM Cortex-M4 (versión r0p1):
• Procesador ARM Cortex-M4, funcionando a una frecuencia de hasta 220 MHz.
• Los dispositivos LPC5460x/61x funcionan con frecuencias de CPU de hasta 180 MHz.El dispositivo LPC54628 funciona con frecuencias de CPU de hasta 220 MHz.
• Unidad de Punto Flotante (FPU) y Unidad de Protección de Memoria (MPU).
• Controlador de interrupción vectorial anidado (NVIC) incorporado ARM Cortex-M4.
• Entrada de interrupción no enmascarable (NMI) con
selección de fuentes.
• Depuración de cables en serie (SWD) con seis puntos de interrupción de instrucciones, dos comparadores literales y cuatro puntos de observación.Incluye salida de cable en serie y seguimiento de ETM para capacidades de depuración mejoradas y un contador de marca de tiempo de depuración.
• Temporizador de ticks del sistema
AplicacionesdeLPC54606J512BD100E
• Fuente de alimentación única de 1,71 V a 3,6 V.
• Restablecimiento de encendido (POR).
• Brown-Out Detect (BOD) con umbrales separados para interrupción y restablecimiento forzado.
• Escaneo de límites JTAG compatible.
• Número de serie de dispositivo único de 128 bits para identificación.
• Rango de temperatura de funcionamiento ?40 °C a +105 °C.
• Disponible en paquetes TFBGA180, TFBGA100, LQFP208 y LQFP100.
Clasificaciones ambientales y de exportación deLPC54606J512BD100E
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
