M4A5-128/64-7VNC Televisores Diodo Smd M4a5-128/64-7vnc 220-1831-Nd
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | M4A5-128/64-7VNC |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Serie: | ispMACH® 4A | paquete: | Bandeja |
|---|---|---|---|
| Situación del producto: | No para los nuevos diseños | Digi-Key programable: | No verificado |
| Tipo programable: | En el sistema programable | Tpd del tiempo de retraso (1) máximo: | 7,5 ns |
| Fuente del voltaje - interna: | 4.75V ~ 5.25V | Número de Macrocells: | 128 |
Descripción de producto
M4A5-128/64-7VNC Televisores Diodo Smd M4a5-128/64-7vnc 220-1831-Nd

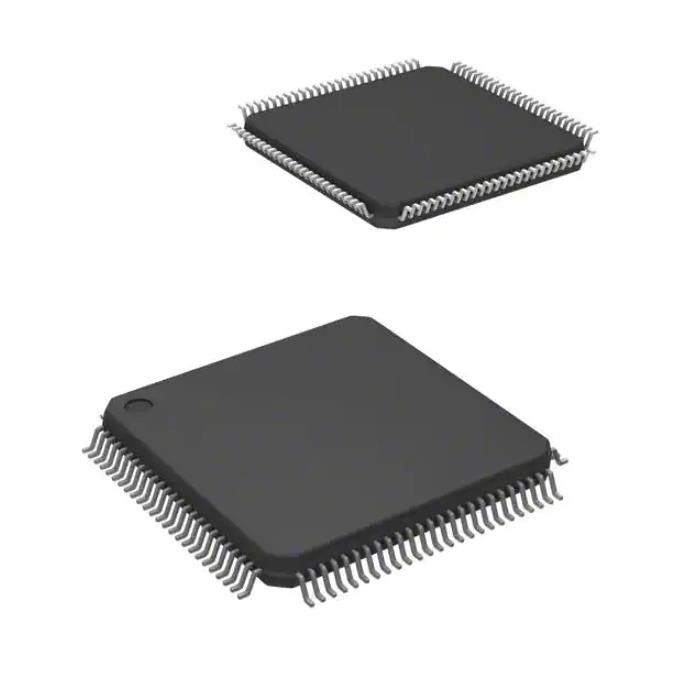

CI CPLD 128MC 7.5NS 100TQFP
Especificaciones deM4A5-128/64-7VNC
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Incorporado | |
| CPLD (dispositivos lógicos programables complejos) | |
| Fabricante | Corporación de semiconductores de celosía |
| Serie | ispMACH® 4A |
| Paquete | Bandeja |
| Estado del producto | No para nuevos diseños. |
| Programable Digi-Key | No verificado |
| Tipo programable | En Sistema Programable |
| Tiempo de retardo tpd(1) Máx. | 7,5 ns |
| Suministro de voltaje: interno | 4,75 V ~ 5,25 V |
| Número de macroceldas | 128 |
| Número de E/S | 64 |
| Temperatura de funcionamiento | 0°C ~ 70°C (TA) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 100-LQFP |
| Paquete de dispositivo del proveedor | 100-TQFP (14x14) |
| Número de producto base | M4A5-128 |
Caracteristicas deM4A5-128/64-7VNC
◆ Familias de CPLD de 3,3 V y 5 V CMOS E2 de alto rendimiento
◆ Arquitectura flexible para diseños lógicos rápidos
— Excelente función First-Time-FitTM y reacondicionamiento
— Rendimiento SpeedLockingTM para sincronización fija garantizada
— Matrices de interruptores centrales, de entrada y salida para 100 % de capacidad de enrutamiento y 100 % de retención de pines
◆ Alta velocidad
— 5,0 ns tPD comercial y 7,5 ns tPD industrial
— 182 MHz fCNT
◆ 32 a 512 macroceldas;32 a 768 registros
◆ 44 a 388 pines en paquetes PLCC, PQFP, TQFP, BGA, fpBGA y caBGA
◆ Arquitectura flexible para una amplia gama de estilos de diseño
— Registros y pestillos D/T
— Modo síncrono o asíncrono
— Registros de entrada dedicados
— Polaridad programable
— Restablecimiento/cambio de preajuste
◆ Capacidades avanzadas para una fácil integración del sistema
— Operaciones compatibles con JEDEC de 3,3 V y 5 V
— Compatible con JTAG (IEEE 1149.1) para pruebas de exploración de límites
— Programación en el sistema JTAG de 3,3 V y 5 V
— Cumple con PCI (-5/-55/-6/-65/-7/-10/-12 grados de velocidad)
— Seguro para diseños de sistemas de tensión de alimentación mixtos
— Entradas y E/S programables pull-up o Bus-FriendlyTM
— Hot-socketing
— Bit de seguridad programable
— Control de velocidad de respuesta de salida individual
◆ El proceso E2 CMOS avanzado proporciona soluciones rentables y de alto rendimiento
◆ Opciones de paquetes sin plomo
AplicacionesdeM4A5-128/64-7VNC
◆ Matriz producto-término
◆ Asignador lógico
◆ Macroceldas
◆ Matriz de interruptores de salida
◆ Celdas de E/S
◆ Matriz de interruptores de entrada
◆ Generador de reloj
Clasificaciones ambientales y de exportación deM4A5-128/64-7VNC
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
