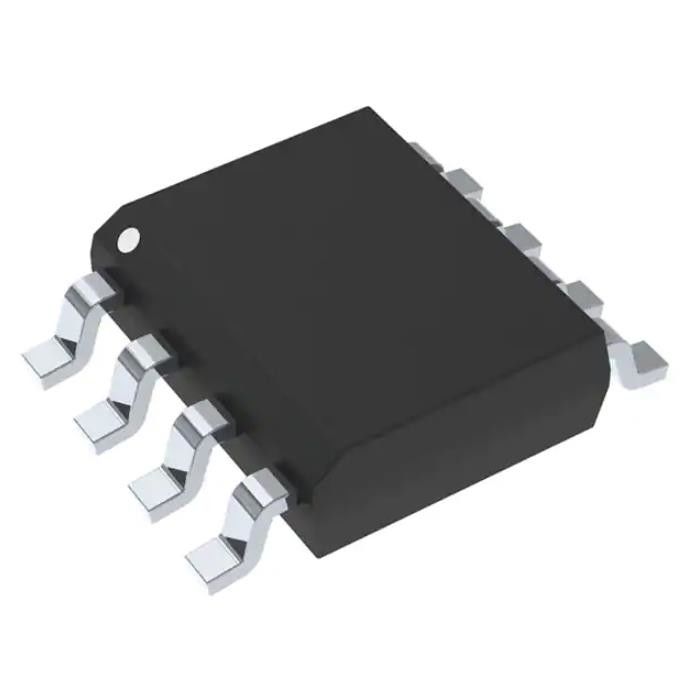

NCV5183DR2G Tvs Diode Smd Ic Gate Drvr Medio puente 8soic NCV5183DR2GOSCT-ND
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | NCV5183DR2G |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Tipo entrado: | No-inversión | Alto voltaje lateral - máximo (tirante): | 600 V |
|---|---|---|---|
| Tiempo de la subida/caída (tipo): | 12ns, 12ns | Temperatura de funcionamiento: | -40°C ~ 125°C (TJ) |
| Montaje del tipo: | Soporte superficial | Paquete/caso: | 8-SOIC (0,154", anchura de 3.90m m) |
| Paquete del dispositivo del proveedor: | 8-SOIC | Número bajo del producto: | NCV5183 |
Descripción de producto
NCV5183DR2G Tvs Diode Smd Ic Gate Drvr Medio puente 8soic NCV5183DR2GOSCT-ND
Controlador de puerta de medio puente IC No inversor 8-SOIC
Especificaciones de NCV5183DR2G
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Administración de energía (PMIC) | |
| Controladores de puerta | |
| Fabricante | onsemi |
| Serie | Automoción, AEC-Q100 |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Digi-Reel® | |
| Estado del producto | Activo |
| Programable Digi-Key | No verificado |
| Configuración impulsada | Medio puente |
| Tipo de canal | Independiente |
| Número de conductores | 2 |
| Tipo de puerta | MOSFET de canal N |
| Suministro de voltaje | 9V ~ 18V |
| Tensión lógica - VIL, VIH | 1,2 V, 2,5 V |
| Corriente: salida máxima (fuente, sumidero) | 4.3A, 4.3A |
| Tipo de entrada | no inversor |
| Voltaje lateral alto - Max (Bootstrap) | 600 V |
| Tiempo de subida/bajada (típico) | 12ns, 12ns |
| Temperatura de funcionamiento | -40°C ~ 125°C (TJ) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 8-SOIC (0,154", 3,90 mm de ancho) |
| Paquete de dispositivo del proveedor | 8-SOIC |
| Número de producto base | NCV5183 |
Caracteristicas deNCV5183DR2G
•Automotriz Calificado a AEC Q100
•Rango de voltaje: hasta 600 V•Inmunidad dV/dt
•Rango de suministro de accionamiento de compuerta de 9 V a 18 V
•Capacidad de corriente de fuente/sumidero de salida 4,3 A/4,3 A
•Compatible con lógica de entrada de 3,3 V y 5 V
•Oscilación de tensión de clavija de puente negativa permitida ampliada a –10 V
•Retrasos de propagación coincidentes entre ambos canales
•Retraso de propagación 120 ns típicamente
•Bajo bloqueo de VCC (UVLO) para ambos canales
•Compatible pin a pin con los estándares de la industria
•Estos son dispositivos libres de Pb
Aplicaciones deNCV5183DR2G
•Fuentes de alimentación para telecomunicaciones y datacom
•Convertidores de medio puente y puente completo
•Convertidores de contrafase
•Convertidores reductores síncronos de alto voltaje
Clasificaciones ambientales y de exportación deNCV5183DR2G
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (ilimitado) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
