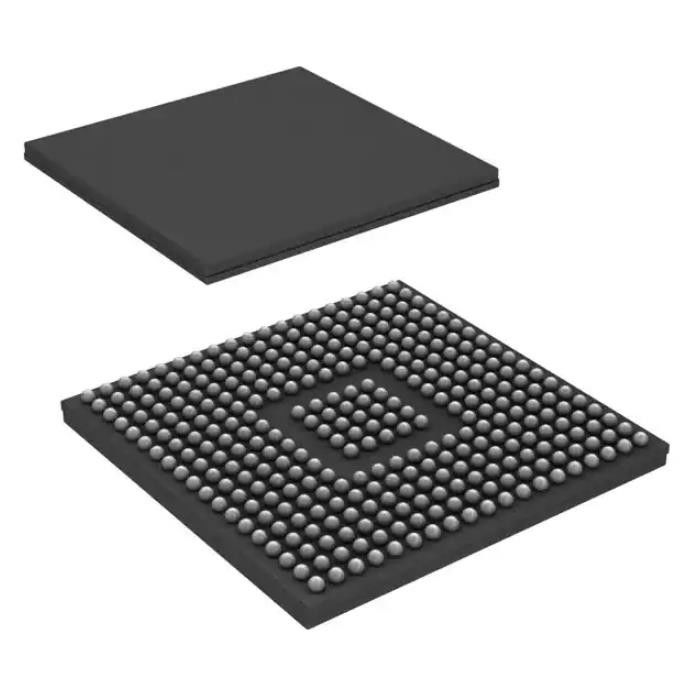

S5LS20216ASZWTQQ1 Microcontrolador IC 16/32B 2MB FLASH 337NFBGA
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | S5LS20216ASZWTQQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Mfr: | Texas Instruments | Serie: | Automotriz, AEC-Q100, Hercules™ TMS570 ARM® Cortex®-R |
|---|---|---|---|
| paquete: | Bandeja | Situación del producto: | No para los nuevos diseños |
| Digi-Key programable: | No verificado | Procesador de la base: | ARM® Cortex®-R4F |
| Tamaño de base: | 16/32-Bit | Velocidad: | 160 MHz |
| Alta luz: | S5LS20216ASZWTQQ1,337NFBGA Microcontrolador IC,2MB Microcontrolador IC |
||
Descripción de producto
S5LS20216ASZWTQQ1 Resistencias de detección de corriente Ic Mcu 16/32b 2mb Flash 337nfbga
ARM® Cortex®-R4F Automoción, AEC-Q100, Hercules™ TMS570 ARM® Cortex®-R Microcontrolador IC 16/32 bits 160MHz 2MB (2M x 8) FLASH 337-NFBGA (16x16)
Especificaciones deS5LS20216ASZWTQQ1
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Incorporado | |
| Microcontroladores | |
| Fabricante | Instrumentos Texas |
| Serie | Automoción, AEC-Q100, Hercules™ TMS570 ARM® Cortex®-R |
| Paquete | Bandeja |
| Estado del producto | No para nuevos diseños. |
| Programable Digi-Key | No verificado |
| Procesador central | ARM® Cortex®-R4F |
| Tamaño del núcleo | 16/32 bits |
| Velocidad | 160 MHz |
| Conectividad | CANbus, EBI/EMI, LINbus, SCI, SPI, UART/USART |
| Periféricos | DMA, POR |
| Número de E/S | 115 |
| Tamaño de la memoria del programa | 2 MB (2M x 8) |
| Tipo de memoria de programa | DESTELLO |
| Tamaño de EEPROM | - |
| Tamaño de RAM | 160Kx8 |
| Voltaje - Suministro (Vcc/Vdd) | 1,35 V ~ 1,65 V |
| Convertidores de datos | A/D 24x12b |
| Tipo de oscilador | Externo |
| Temperatura de funcionamiento | -40°C ~ 125°C (TA) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 337-LFBGA |
| Paquete de dispositivo del proveedor | 337-NFBGA (16x16) |
| Número de producto base | S5LS20216 |
Caracteristicas deS5LS20216ASZWTQQ1
• Grado automotriz de alto rendimiento
Microcontrolador para aplicaciones críticas de seguridad
– CPU duales que se ejecutan en Lockstep
– ECC en Flash y SRAM
– CPU y memoria BIST (autoprueba integrada)
– Módulo de señalización de errores (ESM) con pin de error
• CPU ARM® Cortex™-R4F RISC de 32 bits
– Eficiente 1,6 DMIPS/MHz con canalización de 8 etapas
– Unidad de punto flotante con precisión simple/doble
– Unidad de protección de memoria (MPU)
– Arquitectura abierta con soporte de terceros
• Características de funcionamiento
– Reloj del sistema de hasta 160 MHz
– Tensión de alimentación del núcleo (VCC): 1,5 V
– Tensión de alimentación de E/S (VCCIO): 3,3 V
• Memoria integrada
– Flash de 1M-Byte o 2M-Byte con ECC
– RAM de 128 000 bytes o 160 000 bytes con ECC
• Múltiples interfaces de comunicación que incluyen
FlexRay, CAN y LIN
• Temporizador NHET y 2 ADC de 12 bits
• Interfaz de memoria externa (EMIF)
– Datos de 16 bits, dirección de 22 bits, 4 selecciones de chip
• Arquitectura común de la plataforma TMS470/570
– Mapa de memoria consistente en toda la familia
– Temporizador de sistema operativo de interrupción en tiempo real (RTI)
– Módulo de interrupción vectorial (VIM)
– Comprobador de Redundancia Cíclica (CRC, 2 Canales)
• Controlador de acceso directo a memoria (DMA)
– 32 solicitudes DMA y 16 canales/control
Paquetes
– Paridad en la memoria del paquete de control
– Unidad de protección de memoria dedicada (MPU)
• Bloqueo de fase de pin cero modulado por frecuencia
Módulo de reloj basado en bucle (FMzPLL)
– Oscilador y monitor de reloj PLL
• Hasta 115 pines de E/S periféricos
– 16 GIO dedicados - 8 con interrupciones externas
– Reloj Externo Programable (ECLK)
Aplicaciones deS5LS20216ASZWTQQ1
Paquetes compatibles
– Paquete plano cuádruple de 144 pines (PGE) [Verde]
– Matriz de rejilla de bolas de 337 pines (ZWT) [Verde]
• Recursos de la comunidad
– Comunidad en línea TI E2E™
Clasificaciones ambientales y de exportación deS5LS20216ASZWTQQ1
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
