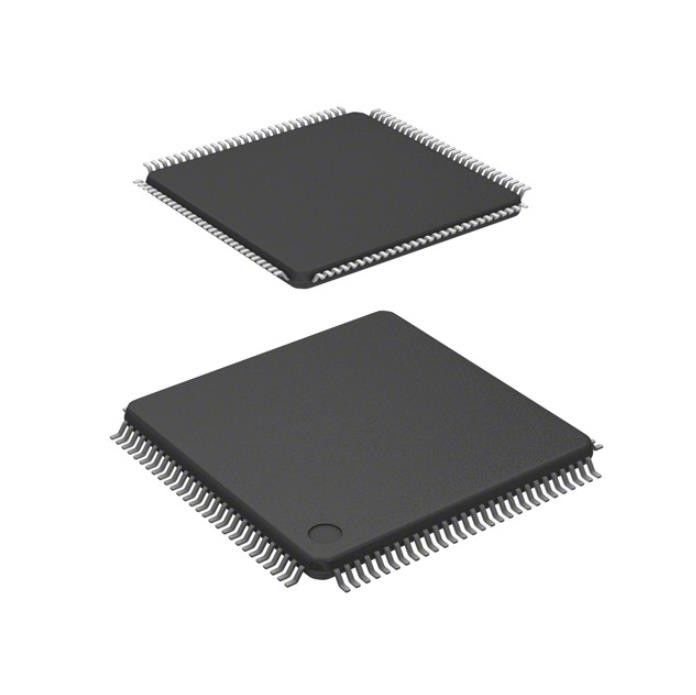

Resistores actuales Ic Mcu 16bit 384kb 112lqfp de destello del sentido de S912XEQ384J3VALR
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | S912XEQ384J3VALR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Mfr: | NXP USA Inc. | Serie: | HCS12X |
|---|---|---|---|
| paquete: | Cinta y carrete (TR) | Situación del producto: | Activo |
| Digi-Key programable: | No verificado | Procesador de la base: | HCS12X |
| Tamaño de base: | de 16 bits | Velocidad: | 50MHz |
Descripción de producto
Resistores actuales Ic Mcu 16bit 384kb 112lqfp de destello del sentido de S912XEQ384J3VALR
Microcontrolador IC 50MHz de 16 bits 384KB (384K x 8) 112-LQFP DE DESTELLO (20x20) de HCS12X HCS12X
Especificaciones de S912XEQ384J3VALR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Integrado | |
| Microcontroladores | |
| Mfr | NXP USA Inc. |
| Serie | HCS12X |
| Paquete | Cinta y carrete (TR) |
| Situación del producto | Activo |
| Digi-Key programable | No verificado |
| Procesador de la base | HCS12X |
| Tamaño de base | de 16 bits |
| Velocidad | 50MHz |
| Conectividad | CANbus, EBI/EMI, ² C, IrDA, SCI, SPI de I |
| Periférico | LVD, POR, PWM, WDT |
| Número de entrada-salida | 91 |
| Tamaño de la memoria del programa | 384KB (384K x 8) |
| Tipo de la memoria del programa | FLASH |
| Tamaño de EEPROM | 4K x 8 |
| RAM Size | 24K x 8 |
| Voltaje - fuente (Vcc/Vdd) | 1.72V ~ 5.5V |
| Convertidores de datos | A/D 16x12b |
| Tipo del oscilador | Externo |
| Temperatura de funcionamiento | -40°C ~ 105°C (TA) |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 112-LQFP |
| Paquete del dispositivo del proveedor | 112-LQFP (20x20) |
| Número bajo del producto | S912 |
CARACTERÍSTICAS de S912XEQ384J3VALR
1. Opciones de la PODER:
Las versiones con 5 módulos de la PODER tendrán CAN0, CAN1, CAN2, CAN3 y CAN4.
Las versiones con 4 módulos de la PODER tendrán CAN0, CAN1, CAN2 andCAN4.
Las versiones con 3 módulos de la PODER tendrán CAN0, CAN1 y CAN4.
Las versiones con 2 módulos de la PODER tendrán CAN0 y CAN4.
Las versiones con 1 módulo de la PODER tendrán CAN0.
2. Opciones de SCI:
Las versiones con 8 módulos de SCI tendrán SCI0, SCI1, SCI2, SCI3, SCI4, SCI5, SCI6 y SCI7.
Las versiones con 7 módulos de SCI tendrán SCI0, SCI1, SCI2, SCI3, SCI4, SCI5, y SCI6.
Las versiones con 6 módulos de SCI tendrán SCI0, SCI1, SCI2, SCI3, SCI4 y SCI5.
Las versiones con 5 módulos de SCI tendrán SCI0, SCI1, SCI2, SCI3 y SCI4.
Las versiones con 4 módulos de SCI tendrán SCI0, SCI1, SCI2 y SCI
Las versiones con 3 módulos de SCI tendrán SCI0, SCI1 y SCI2.
Las versiones con 2 módulos de SCI tendrán SCI0 y SCI1.
Las versiones con 1 módulo de SCI tendrán SCI0.
3. Opciones de SPI:
Las versiones con 3 módulos de SPI tendrán SPI0, SPI1 y SPI2.
Las versiones con 2 módulos de SPI tendrán SPI0 y SPI1.
Las versiones con los módulos de 1 SPI tendrán SPI0.
4. IIC opciones:
Las versiones con 2 módulos IIC tendrán IIC0 e IIC1.
Las versiones con 1 módulo IIC tendrán IIC0.
5. TIM disponible vía reencaminar en EP100, dispositivos EP768 80/112/144 opción del pinout
6. El A/D es el número de módulos/de número total de canales del A/D.
7. La entrada-salida es la suma de puertos capaces a actuar como entrada digital o salida. Para los detalles vea la “disponibilidad portuaria cerca
Tabla de la opción del paquete” en la hoja de datos de MCS12XE.
8. La entrada-salida es la suma de puertos capaces a actuar como entrada digital o salida. Para los detalles vea la “disponibilidad portuaria por la tabla de la opción del paquete” en la hoja de datos de MCS12XE.
9. Puede ejecutar solamente código de RAM
Usos de S912XEQ384J3VALR
En este ejemplo, el MC9S12XE está ejecutando las características de un uso típico del regulador de la carrocería. El módulo interconecta con los autobuses principales de la PODER distribuidos en el coche usando el módulo del en-microprocesador MSCAN mientras que el autobús de LIN comunica con las funciones locales al regulador del cuerpo. En ambos casos las funciones de la comunicación son manejadas por el XGATE independientemente de la CPU. El MC9S12XE proporciona el control directo de los conductores del poder para las luces y las bombas y la lectura de sensores, usando el en-microprocesador PWM y los módulos del ATD. Finalmente, el interfaz de SPI al receptor del RF proporciona el interfaz al sistema del acceso remoto del coche.
Clasificaciones ambientales y de la exportación de S912XEQ384J3VALR
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
