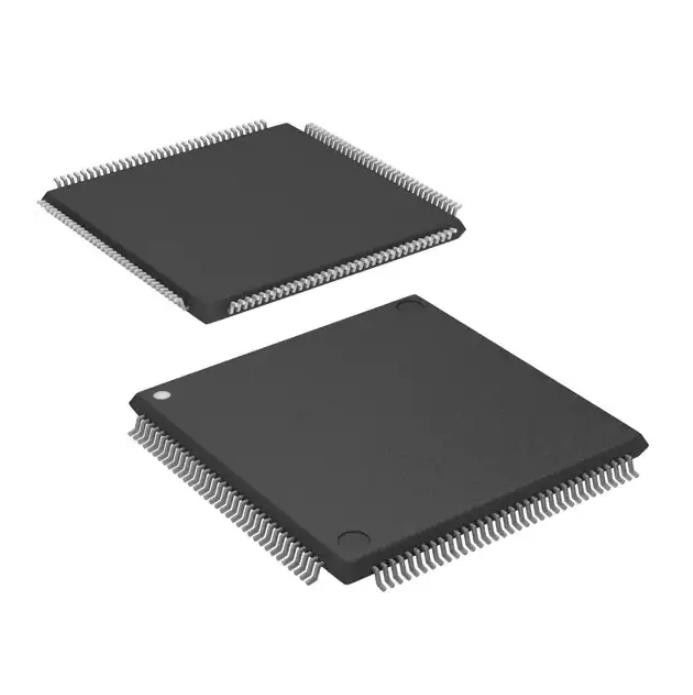

Resistores actuales Ic Mcu 16bit 128kb 144tqfp de destello del sentido del BB de SAF-XC161CJ-16F20F
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | BB DE SAF-XC161CJ-16F20F |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Mfr: | Infineon Technologies | Serie: | XC16x |
|---|---|---|---|
| paquete: | Cinta y carrete (TR) | Situación del producto: | Interrumpido en Digi-Key |
| Digi-Key programable: | No verificado | Procesador programable de la base de Digi-Key: | C166SV2 |
| Tamaño de base: | de 16 bits | Velocidad: | 20MHz |
Descripción de producto
Resistores actuales Ic Mcu 16bit 128kb 144tqfp de destello del sentido del BB de SAF-XC161CJ-16F20F
Microcontrolador IC 20MHz de 16 bits 128KB (128K x 8) PG-TQFP-144-7 DE DESTELLO de C166SV2 XC16x
Especificaciones del BB de SAF-XC161CJ-16F20F
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Integrado | |
| Microcontroladores | |
| Mfr | Infineon Technologies |
| Serie | XC16x |
| Paquete | Cinta y carrete (TR) |
| Situación del producto | Interrumpido en Digi-Key |
| Digi-Key programable | No verificado |
| Procesador de la base | C166SV2 |
| Tamaño de base | de 16 bits |
| Velocidad | 20MHz |
| Conectividad | CANbus, EBI/EMI, ² C, SLDM, SPI, UART/USART de I |
| Periférico | PWM, WDT |
| Número de entrada-salida | 99 |
| Tamaño de la memoria del programa | 128KB (128K x 8) |
| Tipo de la memoria del programa | FLASH |
| Tamaño de EEPROM | - |
| RAM Size | 8K x 8 |
| Voltaje - fuente (Vcc/Vdd) | 2.35V ~ 2.7V |
| Convertidores de datos | A/D 12x8/10b |
| Tipo del oscilador | Interno |
| Temperatura de funcionamiento | -40°C ~ 85°C (TA) |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 144-LQFP |
| Paquete del dispositivo del proveedor | PG-TQFP-144-7 |
| Número bajo del producto | SAF-XC161 |
Características del BB de SAF-XC161CJ-16F20F
• CPU de 16 bits del alto rendimiento con la tubería 5-Stage
– duración de ciclo de instrucción de 25 ns en el reloj de la CPU de 40 megaciclos (ejecución del Solo-ciclo)
– multiplicación 1-Cycle (16 pedazo) del × 16, división del fondo (pedazo 32/16) en 21 ciclos
– 1-Cycle Multiplicar-y-acumulan las instrucciones (MAC)
– Instalaciones boleanas aumentadas de la manipulación mordida
– Ejecución del salto del Cero-ciclo
– Instrucciones adicionales de apoyar HLL y los sistemas operativos
– Diseño basado en los registros con los bancos de registro variables múltiples
– Ayuda rápida de la transferencia de contexto con dos bancos de registro locales adicionales
– Espacio de dirección linear total de 16 MBYTEs para el código y los datos
– Área del registro de la función especial del En-microprocesador de 1024 bytes (C166Family compatibles)
• sistema de interrupción 16-Priority-Level con 73 fuentes, frecuencia de muestreo abajo a 50 ns
• Los datos Interrupción-conducidos 8-canal del Solo-ciclo transfieren las instalaciones vía el regulador del acontecimiento periférico (CPE), indicadores 24-Bit cubren el espacio de dirección total
• Generación de reloj vía el en-microprocesador PLL (1:0.15… 1 de los factores: 10), o vía Prescaler (1:1… 60 de los factores: 1)
• Módulos de la memoria del En-microprocesador
– Dual-puerto RAM (DPRAM) del En-microprocesador de 2 kilobytes
– 4 datos SRAM (DSRAM) del En-microprocesador de los kilobytes
– Programa del En-microprocesador de 2 kilobytes/datos SRAM (PSRAM)
– Memoria del programa del En-microprocesador de 128 kilobytes (memoria Flash)
• Módulos periféricos del En-microprocesador
– convertidor de 12-Channel A/D con la resolución programable
(10-bit o de 8 bits) y tiempo de la conversión (abajo a 2,55 µs o a 2,15 µs)
– La captura de fines generales dos 16-Channel/compara unidades
(32 pernos de la entrada-salida)
– Unidad de fines generales multifuncional del contador de tiempo con 5 contadores de tiempo
– Dos síncronos/canales seriales asincrónicos (USARTs)
– Dos canales seriales Alto-Velocidad-síncronos
– Interfaz de TwinCAN del En-microprocesador (Rev. 2.0B activo) con 32 objetos del mensaje
(CAN/Basic lleno PUEDE) en dos nodos de la PODER, y función de la entrada
– Módulo serial de la transmisión de datos (SDLM), obediente con J1850, clase favorable 2
– Interfaz de autobús IIC (kbit/s de dirección, 400 de 10-bit) con 3 canales (multiplexó)
– Reloj de tiempo real del En-microprocesador, conducido por el oscilador dedicado
• Marcha lenta, sueño, y poder abajo de modos con la gestión flexible del poder
• Reloj de vigilancia y perro guardián programables del oscilador
Usos del BB de SAF-XC161CJ-16F20F
El código el ordenar para los microcontroladores de Infineon proporciona una referencia exacta al producto requerido. Este código el ordenar identifica:
• el derivado sí mismo, es decir su sistema de la función, la gama de temperaturas, y el voltaje de fuente
• el paquete y el tipo de entrega.
Para los códigos el ordenar disponibles para el XC161 refiera por favor a su representante de ventas responsable o a su distribuidor local.
Nota: Los códigos el ordenar para las versiones Máscara-ROM son definedfor cada producto después de la verificación del código respectivo de la ROM. Este documento describe varios derivados del XC161
grupo. El cuadro 1 enumera estos derivados y resume las diferencias. Pues este documento refiere a todos estos derivados, algunas descripciones pueden no aplicarse a un specificproduct.
Para la simplicidad todas las versiones son referidas por el término XC161 en este documento.
Clasificaciones ambientales y de la exportación del BB de SAF-XC161CJ-16F20F
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
