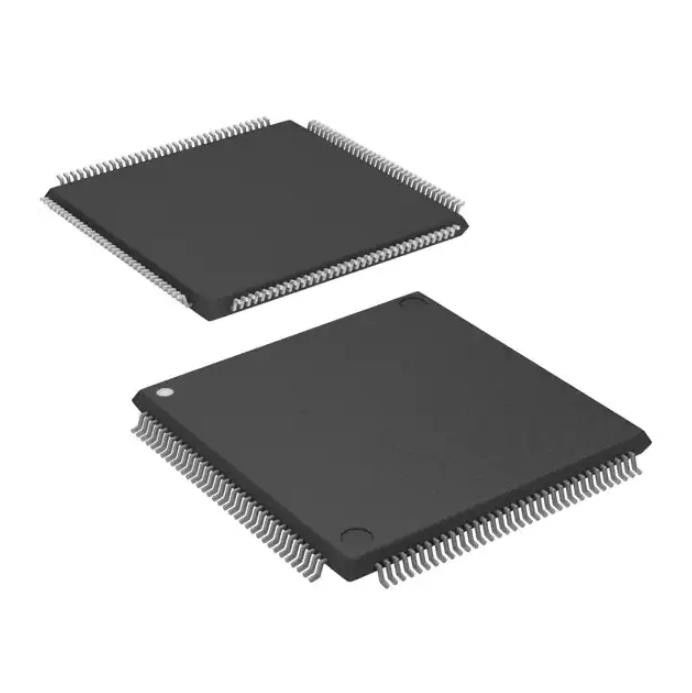

SAF-XC161CS-32F20F BB Resistencias de detección de corriente Ic Mcu 16bit 256kb Flash 144tqfp
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | BB DE SAF-XC161CS-32F20F |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Mfr: | Infineon Technologies | Serie: | XC16x |
|---|---|---|---|
| paquete: | Cinta y carrete (TR) | Situación del producto: | Obsoleto |
| Digi-Key programable: | No verificado | Procesador de la base: | C166SV2 |
| Tamaño de base: | de 16 bits | Velocidad: | 20MHz |
Descripción de producto
SAF-XC161CS-32F20F BB Resistencias de detección de corriente Ic Mcu 16bit 256kb Flash 144tqfp
C166SV2 XC16x Microcontrolador IC 16 bits 20MHz 256KB (256K x 8) FLASH PG-TQFP-144-7
Especificaciones deSAF-XC161CS-32F20F BB
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Incorporado | |
| Microcontroladores | |
| Fabricante | Tecnologías de Infineon |
| Serie | XC16x |
| Paquete | Cinta y carrete (TR) |
| Estado del producto | Obsoleto |
| Programable Digi-Key | No verificado |
| Procesador central | C166SV2 |
| Tamaño del núcleo | 16 bits |
| Velocidad | 20 MHz |
| Conectividad | Bus CAN, EBI/EMI, I²C, SPI, UART/USART |
| Periféricos | PWM, WDT |
| Número de E/S | 99 |
| Tamaño de la memoria del programa | 256KB (256K x 8) |
| Tipo de memoria de programa | DESTELLO |
| Tamaño de EEPROM | - |
| Tamaño de RAM | 12K x 8 |
| Voltaje - Suministro (Vcc/Vdd) | 2,35 V ~ 2,7 V |
| Convertidores de datos | A/D 12x8/10b |
| Tipo de oscilador | Interno |
| Temperatura de funcionamiento | -40°C ~ 85°C (TA) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 144-LQFP |
| Paquete de dispositivo del proveedor | PG-TQFP-144-7 |
| Número de producto base | SAF-XC161 |
Caracteristicas deSAF-XC161CS-32F20F BB
• CPU de 16 bits de alto rendimiento con canalización de 5 etapas
– Tiempo de ciclo de instrucción de 25 ns a reloj de CPU de 40 MHz (ejecución de ciclo único)
– Multiplicación de 1 ciclo (16 × 16 bits), división de fondo (32/16 bits) en 21 ciclos
– Instrucciones de multiplicación y acumulación (MAC) de 1 ciclo
– Instalaciones mejoradas de manipulación de bits booleanos
– Ejecución de salto de ciclo cero
– Instrucciones adicionales para admitir HLL y sistemas operativos
– Diseño basado en registros con múltiples bancos de registros variables
– Soporte de cambio de contexto rápido con dos bancos de registro locales adicionales
– 16 Mbytes de espacio total de direcciones lineales para código y datos
– Área de registro de función especial en chip de 1024 bytes (compatible con la familia C166)
• Sistema de interrupción de 16 niveles de prioridad con 73 fuentes, frecuencia de muestreo de hasta 50 ns
• Facilidades de transferencia de datos de ciclo único impulsadas por interrupciones de 8 canales a través del controlador de eventos periféricos (PEC), punteros de 24 bits que cubren el espacio total de direcciones
• Generación de reloj a través de PLL en chip (factores 1:0.15 … 1:10) o mediante Prescaler (factores 1:1 … 60:1)
• Módulos de memoria en chip
– 2 Kbytes de RAM de doble puerto en chip (DPRAM)
– SRAM de datos en chip de 4 Kbytes (DSRAM)
– Programa en chip de 6 Kbytes/SRAM de datos (PSRAM)
– Memoria de programa en chip de 256 Kbytes (memoria flash)
• Módulos periféricos en chip
– Convertidor A/D de 12 canales con resolución programable (10 u 8 bits) y tiempo de conversión (hasta 2,55 µs o 2,15 µs)
– Dos unidades de captura/comparación de propósito general de 16 canales (32 pines de entrada/salida)
– Unidad de temporizador multifunción de propósito general con 5 temporizadores
– Dos canales seriales sincrónicos/asincrónicos (USART)
– Dos canales seriales síncronos de alta velocidad
– Interfaz TwinCAN en chip (Rev. 2.0B activa) con 32 objetos de mensaje (CAN completo/CAN básico) en dos nodos CAN y funcionalidad de puerta de enlace
– Interfaz de bus IIC (direccionamiento de 10 bits, 400 kbit/s) con 3 canales (multiplexado)
– Reloj en tiempo real en chip, impulsado por un oscilador dedicado
• Modos de inactividad, suspensión y apagado con administración de energía flexible
• Temporizador de vigilancia programable y vigilancia del oscilador
Aplicaciones deSAF-XC161CS-32F20F BB
El código de pedido de los microcontroladores Infineon proporciona una referencia exacta al producto requerido.Este código de pedido identifica:
• la propia derivada, es decir, su conjunto de funciones, el rango de temperatura y la tensión de alimentación
• el paquete y el tipo de entrega.Para conocer los códigos de pedido disponibles para el XC161,
consulte a su representante de ventas responsable o a su distribuidor local.
Nota: Los códigos de pedido para las versiones de Mask-ROM se definen para cada producto después de verificar el código ROM respectivo.
Clasificaciones ambientales y de exportación deSAF-XC161CS-32F20F BB
| ATRIBUTO | DESCRIPCIÓN |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
