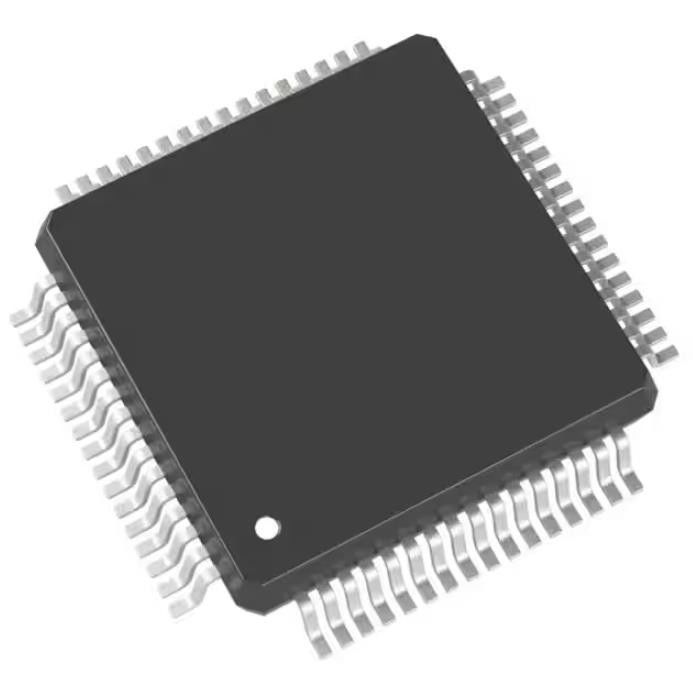

SPC5602PEF0MLH6R Resistencias de detección de corriente Ic Mcu 32bit 256kb Flash 64lqfp
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | SPC5602PEF0MLH6R |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Periférico: | ACCESO DIRECTO DE MEMORIA, POR, PWM, WDT | Número de entrada-salida: | 45 |
|---|---|---|---|
| Tamaño de la memoria del programa: | 256KB (256K x 8) | Tipo de la memoria del programa: | FLASH |
| Tamaño de EEPROM: | 4K x 16 | RAM Size: | 20K x 8 |
| Voltaje - fuente (Vcc/Vdd): | 3V ~ 5.5V | Convertidores de datos: | A/D 16x10b |
Descripción de producto
SPC5602PEF0MLH6R Resistencias de detección de corriente Ic Mcu 32bit 256kb Flash 64lqfp
e200z0h MPC56xx Qorivva Microcontrolador IC 32-Bit Single-Core 64MHz 256KB (256K x 8) FLASH 64-LQFP (10x10)
Especificaciones deSPC5602PEF0MLH6R
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Incorporado | |
| Microcontroladores | |
| Fabricante | NXP EE. UU. Inc. |
| Serie | MPC56xx Qorivva |
| Paquete | Cinta y carrete (TR) |
| Estado del producto | Activo |
| Programable Digi-Key | No verificado |
| Procesador central | e200z0h |
| Tamaño del núcleo | Núcleo único de 32 bits |
| Velocidad | 64 MHz |
| Conectividad | Bus CAN, bus LIN, SCI, SPI |
| Periféricos | DMA, POR, PWM, WDT |
| Número de E/S | 45 |
| Tamaño de la memoria del programa | 256KB (256K x 8) |
| Tipo de memoria de programa | DESTELLO |
| Tamaño de EEPROM | 4Kx16 |
| Tamaño de RAM | 20K x 8 |
| Voltaje - Suministro (Vcc/Vdd) | 3V ~ 5.5V |
| Convertidores de datos | A/D 16x10b |
| Tipo de oscilador | Interno |
| Temperatura de funcionamiento | -40°C ~ 125°C (TA) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 64-LQFP |
| Paquete de dispositivo del proveedor | 64-LQFP (10x10) |
| Número de producto base | SPC5602 |
Caracteristicas deSPC5602PEF0MLH6R
• Hasta 64 MHz, número único, complejo de núcleo de CPU de 32 bits (e200z0h)
— Cumple con la categoría integrada Power Architecture
— Codificación de longitud variable (VLE)
• Organización de la memoria
— Hasta 256 KB de memoria flash de código en chip con ECC y controlador de borrado/programación
— Opcional: memoria flash de datos en chip adicional de 64 (4 × 16) KB con ECC para emulación de EEPROM
— Hasta 20 KB de SRAM en chip con ECC
• Protección a prueba de fallas
— Temporizador de vigilancia programable
— Interrupción no enmascarable
— Unidad de recogida de averías
• Interfaz Nexus Clase 1
• Interrupciones y eventos
— Controlador eDMA de 16 canales
— Controlador de 16 niveles de prioridad
— Hasta 25 interrupciones externas
— PIT implementa cuatro temporizadores de 32 bits
— 120 interrupciones se enrutan a través de INTC
• E/S de uso general
— Programable individualmente como entrada, salida o función especial
— 37 en 64 LQFP
— 64 en 100 LQFP
• 1 unidad eTimer de propósito general
— 6 temporizadores cada uno con capacidades arriba/abajo
— Resolución de 16 bits, contadores en cascada
— Decodificación de cuadratura con indicador de dirección de rotación
— Captura de entrada de doble búfer y comparación de salida
• Interfaces de comunicaciones
— Hasta 2 módulos LINFlex (1× maestro/esclavo, 1× solo maestro)
— Hasta 3 canales DSPI con generación automática de selección de chip (hasta 8/4/4 selecciones de chip)
Aplicaciones deSPC5602PEF0MLH6R
• Un convertidor de analógico a digital (ADC) de 10 bits
— Hasta 16 canales de entrada (16 canales en 100 LQFP y 12 canales en 64 LQFP)
— Tiempo de conversión < 1 µs, incluido el tiempo de muestreo con precisión total
— Unidad de activación cruzada programable (CTU)
— 4 vigilantes analógicos con capacidad de interrupción
Clasificaciones ambientales y de exportación deSPC5602PEF0MLH6R
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
