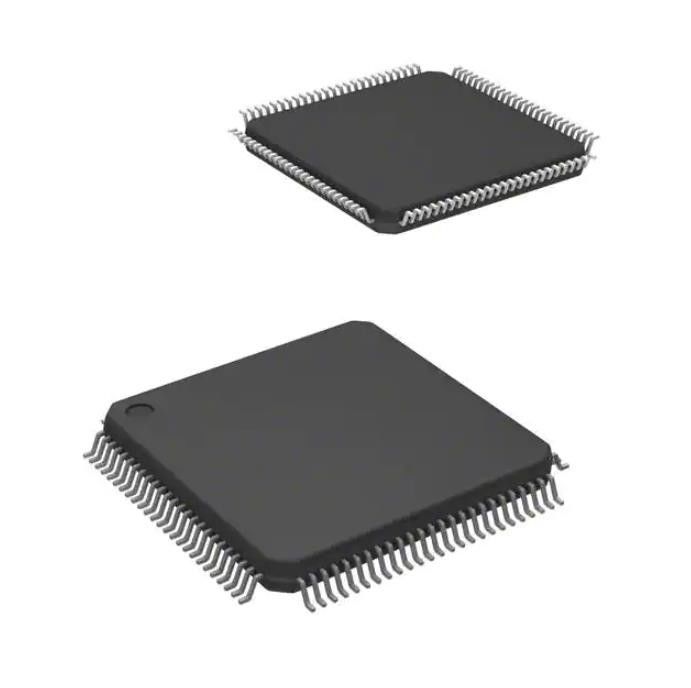

100LQFP Microcontrolador IC SPC560C50L3B4E0X 32BIT 512KB FLASH
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | SPC560C50L3B4E0X |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| RAM Size: | 48K x 8 | Voltaje - fuente (Vcc/Vdd): | 3V ~ 5.5V |
|---|---|---|---|
| Convertidores de datos: | A/D 28x10b | Tipo del oscilador: | Interno |
| Temperatura de funcionamiento: | -40°C ~ 105°C (TA) | Montaje del tipo: | Soporte superficial |
| Paquete/caso: | 100-LQFP | Paquete del dispositivo del proveedor: | 100-LQFP (14x14) |
| Alta luz: | Microcontrolador 100LQFP IC,SPC560C50L3B4E0X,32BIT 512KB Microcontrolador IC |
||
Descripción de producto
SPC560C50L3B4E0X Resistencias de detección de corriente Ic Mcu 32bit 512kb Flash 100lqfp
e200z0h Automoción, AEC-Q100, SPC56 Microcontrolador IC 32 bits de un solo núcleo 64MHz 512KB (512K x 8) FLASH 100-LQFP (14x14)
Especificaciones deSPC560C50L3B4E0X
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Incorporado | |
| Microcontroladores | |
| Fabricante | STMicroelectrónica |
| Serie | Automotriz, AEC-Q100, SPC56 |
| Paquete | Cinta y carrete (TR) |
| Estado del producto | Activo |
| Programable Digi-Key | No verificado |
| Procesador central | e200z0h |
| Tamaño del núcleo | Núcleo único de 32 bits |
| Velocidad | 64 MHz |
| Conectividad | Bus CAN, I²C, LINbus, SCI, SPI |
| Periféricos | DMA, POR, PWM, WDT |
| Número de E/S | 79 |
| Tamaño de la memoria del programa | 512KB (512K x 8) |
| Tipo de memoria de programa | DESTELLO |
| Tamaño de EEPROM | - |
| Tamaño de RAM | 48Kx8 |
| Voltaje - Suministro (Vcc/Vdd) | 3V ~ 5.5V |
| Convertidores de datos | A/D 28x10b |
| Tipo de oscilador | Interno |
| Temperatura de funcionamiento | -40°C ~ 105°C (TA) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 100-LQFP |
| Paquete de dispositivo del proveedor | 100-LQFP (14x14) |
| Número de producto base | SPC560 |
Caracteristicas deSPC560C50L3B4E0X
• CPU e200z0h de 64 MHz de alto rendimiento
– Tecnología Power Architecture® de 32 bits
– Funcionamiento hasta 60 DMIPs
– Codificación de longitud variable (VLE)
• Memoria
– Hasta 512 KB Code Flash con ECC
– Flash de datos de 64 KB con ECC
– Hasta 48 KB de SRAM con ECC
– Unidad de protección de memoria (MPU) de 8 entradas
• Interrupciones
– 16 niveles de prioridad
– Interrupción no enmascarable (NMI)
– Hasta 34 interrupciones externas incl.18 líneas de activación
• GPIO: 45 (LQFP64), 75 (LQFP100), 123 (LQFP144)
• Unidades de temporizador
– Temporizadores de interrupción periódica de 32 bits de 6 canales
– Módulo temporizador de sistema de 4 canales y 32 bits
– Temporizador de vigilancia del software
– Temporizador de reloj en tiempo real
• E/S activadas por tiempo de contador de 16 bits
– Hasta 56 canales con PWM/MC/IC/OC
– Diagnóstico ADC a través de CTU
Interfaz de comunicaciones
– Hasta 6 interfaces FlexCAN (2.0B activas) con 64 objetos de mensaje cada una
– Hasta 4 LINFlex/UART
– 3 DSPI/I2C
Suministro único de 5 V o 3,3 V
Convertidor de analógico a digital (ADC) de 10 bits con hasta 36 canales
– Ampliable a 64 canales mediante multiplexación externa
– Registros de conversión individuales
– Unidad de activación cruzada (CTU)
• Módulo de diagnóstico dedicado para iluminación
– Generación avanzada de PWM
– Diagnóstico activado por tiempo
– Mediciones ADC sincronizadas con PWM
• Generación de reloj
– Oscilador de cristal externo rápido de 4 a 16 MHz (FXOSC)
– Oscilador de cristal externo lento de 32 kHz (SXOSC)
– Oscilador RC interno rápido de 16 MHz (FIRC)
– Oscilador RC interno lento de 128 kHz (SIRC)
– FMPLL controlado por software
– Unidad de monitor de reloj (CMU)
• Capacidad de depuración exhaustiva
– Nexus1 en todos los dispositivos
– Nexus2+ disponible en el paquete de emulación (LBGA208)
Capacidades de baja potencia
– Modo de espera de consumo ultra bajo con monitoreo RTC, SRAM y CAN
– Esquemas de activación rápida
• Temperatura de funcionamiento.rango hasta -40 a 125 °C
Aplicaciones deSPC560C50L3B4E0X
El SPC560B40x/50x y SPC560C40x/50x es una familia de microcontroladores de última generación integrados en la categoría Power Architecture.La familia de microcontroladores de 32 bits SPC560B40x/50x y SPC560C40x/50x es el último logro en controladores integrados de aplicaciones automotrices.Pertenece a una familia en expansión de productos enfocados en la automoción diseñados para abordar la próxima ola de aplicaciones de electrónica corporal dentro del vehículo.El núcleo de procesador de host avanzado y rentable de esta familia de controladores para automóviles cumple con la categoría integrada Power Architecture y solo implementa la APU VLE (codificación de longitud variable), lo que proporciona una densidad de código mejorada.Opera a velocidades de hasta 64 MHz y ofrece un procesamiento de alto rendimiento optimizado para un bajo consumo de energía.Aprovecha la infraestructura de desarrollo disponible de los dispositivos Power Architecture actuales y es compatible con controladores de software, sistemas operativos y código de configuración para ayudar con las implementaciones de los usuarios.
Clasificaciones ambientales y de exportación deSPC560C50L3B4E0X
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
