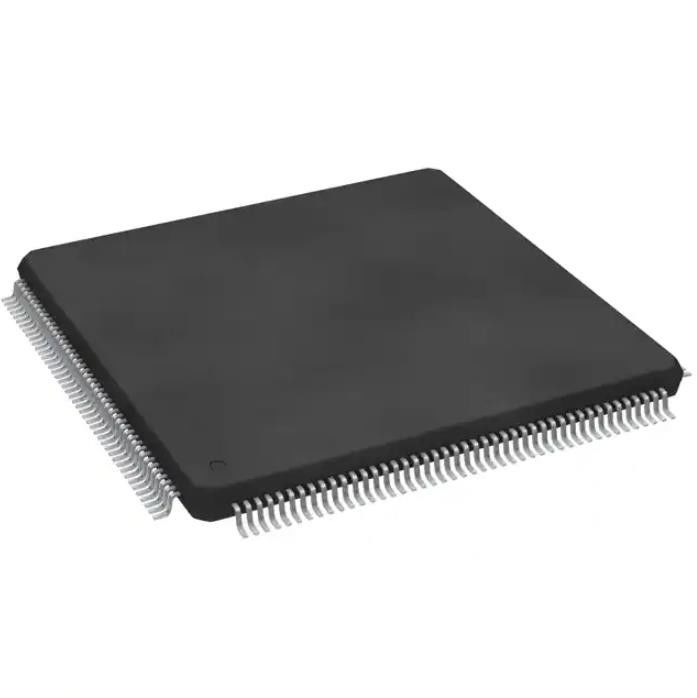

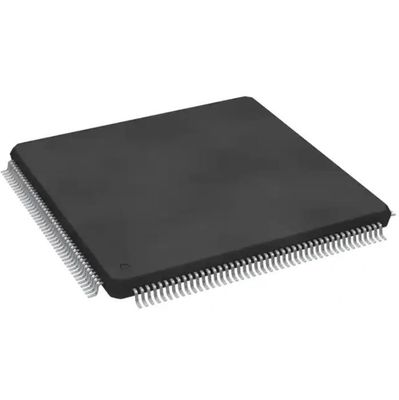

32BIT 1.5MB 176LQFP Microcontrolador IC SPC560C50L3B4E0X
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | SPC560C50L3B4E0X |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Mfr: | STMicroelectronics | Serie: | Automotriz, AEC-Q100, SPC56 |
|---|---|---|---|
| paquete: | Bandeja | Situación del producto: | Activo |
| Digi-Key programable: | No verificado | Procesador de la base: | e200z0h, e200z4d |
| Tamaño de base: | dual-core de 32 bits | Velocidad: | 80MHz/120MHz |
| Alta luz: | SPC560C50L3B4E0X,176LQFP Microcontrolador IC,32BIT 1.5MB Microcontrolador IC |
||
Descripción de producto
Especificaciones deSPC560C50L3B4E0X
| YPE | DESCRIPCIÓN |
| Fabricante | STMicroelectrónica |
| Serie | Automotriz, AEC-Q100, SPC56 |
| Paquete | Bandeja |
| Procesador central | e200z0h, e200z4d |
| Tamaño del núcleo | Doble núcleo de 32 bits |
| Velocidad | 80 MHz/120 MHz |
| Conectividad | Bus CAN, Ethernet, LINbus, SPI, UART/USART |
| Periféricos | DMA, POR, PWM, WDT |
| Número de E/S | 147 |
| Tamaño de la memoria del programa | 1,5 MB (1,5M x 8) |
| Tipo de memoria de programa | DESTELLO |
| Tamaño de EEPROM | 64Kx8 |
| Tamaño de RAM | 192K × 8 |
| Voltaje - Suministro (Vcc/Vdd) | 3V ~ 5.5V |
| Convertidores de datos | A/D 27x10b, 5x12b |
| Tipo de oscilador | Interno |
| Temperatura de funcionamiento | -40°C ~ 125°C (TA) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 176-LQFP |
| Paquete de dispositivo del proveedor | 176-LQFP (24x24) |
| Número de producto base | SPC56 |
Caracteristicas deSPC560C50L3B4E0X
• e200z4d, Power Architecture® de 32 bits
– Funcionamiento hasta 120 MHz y 200 MIPs
• e200z0h, arquitectura de energía de 32 bits
– Funcionamiento hasta 80 MHz y 75 MIPs
• Memoria
– Flash en chip de hasta 3 MByte con ECC
– Hasta 256 KByte SRAM en chip con ECC
– Flash de datos en chip de 64 KByte con ECC
– Unidad de protección de memoria (MPU) de 16 entradas
– Memoria BIST seleccionable por el usuario
• Interrupciones
– 255 fuentes de interrupción con 16 niveles de prioridad
– Hasta 54 ext.IRQ incluyendo 30 despertadores
• GPIO: de 147 (LQFP176) a 199 (LBGA256)
• Unidades de temporizador del sistema
– 8 canalesTemporizador de interrupción periódica (PIT) de 32 bits
– Temporizador de sistema (STM) de 4 canales y 32 bits
– Temporizador de vigilancia del sistema de seguridad (SWT)
– Temporizador de reloj en tiempo real (RTC/API)
• eMIOS, unidades de E/S temporizadas de contador de 16 bits
– Hasta 64 canales con PWM/MC/IC/OC
• Dos ADC (10 bits y 12 bits)
– Hasta 62 canales ampliable a 90 ch.
– Watchdog analógico múltiple
• Funciones de diagnóstico dedicadas para la iluminación
– Generación de PWM desplazada avanzada
– Conversión ADC sincronizada en PWM
• Interfaces de comunicación
– Hasta 6 FlexCAN con 64 buffers cada uno
– Hasta 10 canales LINFlex/UART
– Hasta 8 canales DSPI almacenados en búfer
– Interfaz I2C
– Un FleyRay (canal doble) con 128 búferes
– Controlador Ethernet rápido
• Motor de servicios criptográficos (CSE)
– AES-128 cifrado/descifrado, autenticación CMAC.
– Modo de arranque de dispositivo seguro
• 32 canales.eDMA con múltiples fuentes de solicitud
• Generación de reloj
– Oscilador principal de 4 a 40 MHz
– Oscilador RC interno de 16 MHz
– FMPLL controlado por software
– Oscilador RC interno de 128 kHz
– Oscilador auxiliar de 32 kHz
– Unidad de Monitoreo de Reloj (CMU)
• Capacidades de bajo consumo
– ESPERA de consumo ultrabajo
– CAN Sampler para almacenar CAN ID en STBY
– Activación rápida y ejecución desde RAM
• Capacidad de depuración exhaustiva
– Interfaz Nexus 3+ solo en LBGA256
– Nexus 1 en todos los dispositivos
• Suministro de voltaje
– Suministro único de 5 V o 3,3 V
– Vreg en chip con transistor de balasto externo
• Rango de temperatura de funcionamiento -40 a 125 °C
Aplicaciones deSPC560C50L3B4E0X
Clasificaciones ambientales y de exportación deSPC560C50L3B4E0X
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
