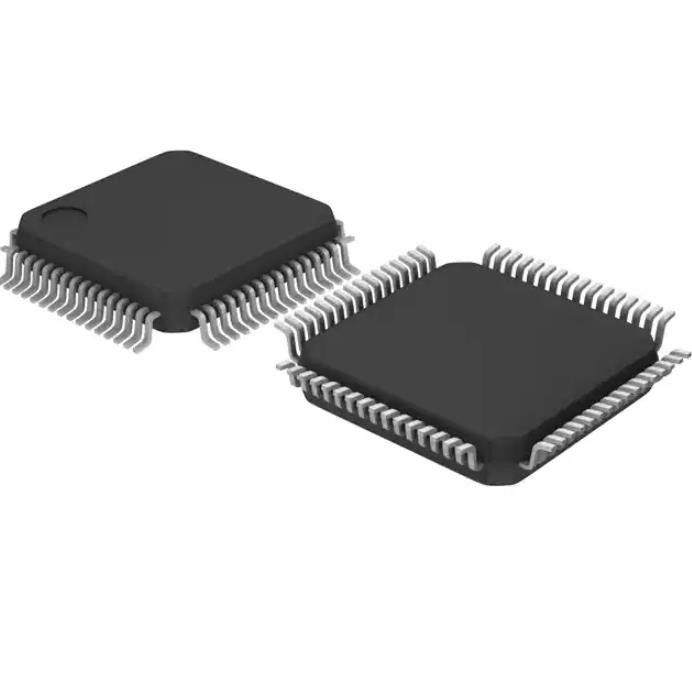

STM32F071RBT6TR Emmc Chip de memoria Ic Mcu 32bit 128kb Flash 64lqfp
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | STM32F071RBT6TR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Digi-Key programable: | No verificado |
|---|---|---|---|
| Procesador de la base: | ARM® Cortex®-M0 | Tamaño de base: | Solo-corazón de 32 bits |
| Velocidad: | 48MHz | Conectividad: | HDMI-CEC, ² C, IrDA, LINbus, SPI, UART/USART de I |
| Periférico: | ACCESO DIRECTO DE MEMORIA, ² S, POR, PWM, WDT DE I | Número de entrada-salida: | 51 |
Descripción de producto
STM32F071RBT6TR Emmc Chip de memoria Ic Mcu 32bit 128kb Flash 64lqfp
ARM® Cortex®-M0 STM32F0 Microcontrolador IC 32 bits de un solo núcleo 48MHz 128KB (128K x 8) FLASH 64-LQFP (10x10)
Especificaciones deSTM32F071RBT6TR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Incorporado | |
| Microcontroladores | |
| Fabricante | STMicroelectrónica |
| Serie | STM32F0 |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Digi-Reel® | |
| Estado del producto | Activo |
| Programable Digi-Key | No verificado |
| Procesador central | ARM® Cortex®-M0 |
| Tamaño del núcleo | Núcleo único de 32 bits |
| Velocidad | 48 MHz |
| Conectividad | HDMI-CEC, I²C, IrDA, LINbus, SPI, UART/USART |
| Periféricos | DMA, I²S, POR, PWM, WDT |
| Número de E/S | 51 |
| Tamaño de la memoria del programa | 128KB (128K x 8) |
| Tipo de memoria de programa | DESTELLO |
| Tamaño de EEPROM | - |
| Tamaño de RAM | 16K x 8 |
| Voltaje - Suministro (Vcc/Vdd) | 1,65 V ~ 3,6 V |
| Convertidores de datos | A/D 19x12b;D/A 2x12b |
| Tipo de oscilador | Interno |
| Temperatura de funcionamiento | -40°C ~ 85°C (TA) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 64-LQFP |
| Paquete de dispositivo del proveedor | 64-LQFP (10x10) |
| Número de producto base | STM32F071 |
Caracteristicas deSTM32F071RBT6TR
• Núcleo: CPU Arm® Cortex®-M0 de 32 bits, frecuencia de hasta 48 MHz
• Recuerdos
– 64 a 128 Kbytes de memoria Flash
– 16 Kbytes de SRAM con paridad HW
• Unidad de cálculo CRC
• Restablecimiento y administración de energía
– Alimentación digital y de E/S: VDD = 2,0 V a 3,6 V
– Alimentación analógica: VDDA = VDD a 3,6 V
– E/S seleccionadas: VDDIO2 = 1,65 V a 3,6 V
– Restablecimiento de encendido/apagado (POR/PDR)
– Detector de tensión programable (PVD)
– Modos de bajo consumo: suspensión, parada, espera
– Suministro VBAT para RTC y registros de respaldo
• Gestión del reloj
– Oscilador de cristal de 4 a 32 MHz
– Oscilador de 32 kHz para RTC con calibración
– RC interno de 8 MHz con opción de PLL x6
– Oscilador RC interno de 40 kHz
– Oscilador interno de 48 MHz con recorte automático basado en ext.sincronización
• Hasta 87 E/S rápidas
– Todo mapeable en vectores de interrupción externa
– Hasta 68 E/S con capacidad tolerante de 5 V y 19 con alimentación independiente VDDIO2
• Controlador DMA de 7 canales
• Un ADC de 1,0 µs y 12 bits (hasta 16 canales)
– Rango de conversión: 0 a 3,6 V
– Alimentación analógica separada: 2,4 V a 3,6 V
• Un convertidor D/A de 12 bits (con 2 canales)
• 2 comparadores analógicos rápidos de baja potencia con entrada y salida programables
• Hasta 24 canales de detección capacitivos para sensores táctiles, lineales y giratorios
• Calendario RTC con alarma y activación periódica desde Stop/Standby
• 12 temporizadores
– Un temporizador de control avanzado de 16 bits para salida PWM de seis canales
– Un temporizador de 32 bits y siete de 16 bits, con hasta cuatro IC/OC, OCN, utilizable para decodificación de control IR o control DAC
– Temporizadores independientes y de vigilancia del sistema
– Temporizador SysTick
• Interfaces de comunicación
– 2 interfaces I2C compatibles con Fast Mode Plus (1 Mbit/s) con sumidero de corriente de 20 mA, una compatible con SMBus/PMBus y reactivación
– 4 USART compatibles con SPI síncrono maestro y control de módem, dos con interfaz ISO7816, LIN, IrDA, detección automática de velocidad en baudios y función de reactivación
– 2 SPIs (18 Mbit/s) de 4 a 16 bit frames programables, y con interfaz I2S multiplexada
• HDMI CEC, despertar en la recepción del encabezado
• Depuración de cable serie (SWD)
• Identificación única de 96 bits
• Todos los paquetes ECOPACK®2
Aplicaciones deSTM32F071RBT6TR
El regulador tiene dos modos de funcionamiento y siempre está habilitado después del reinicio.
• Main (MR) se utiliza en el modo de funcionamiento normal (Run).
• La potencia baja (LPR) se puede utilizar en el modo de parada donde se reduce la demanda de energía.
En el modo de espera, se pone en modo de apagado.En este modo, la salida del regulador está en alta impedancia y el circuito del kernel se apaga, induciendo un consumo cero (pero se pierde el contenido de los registros y SRAM).
Clasificaciones ambientales y de exportación deSTM32F071RBT6TR
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
