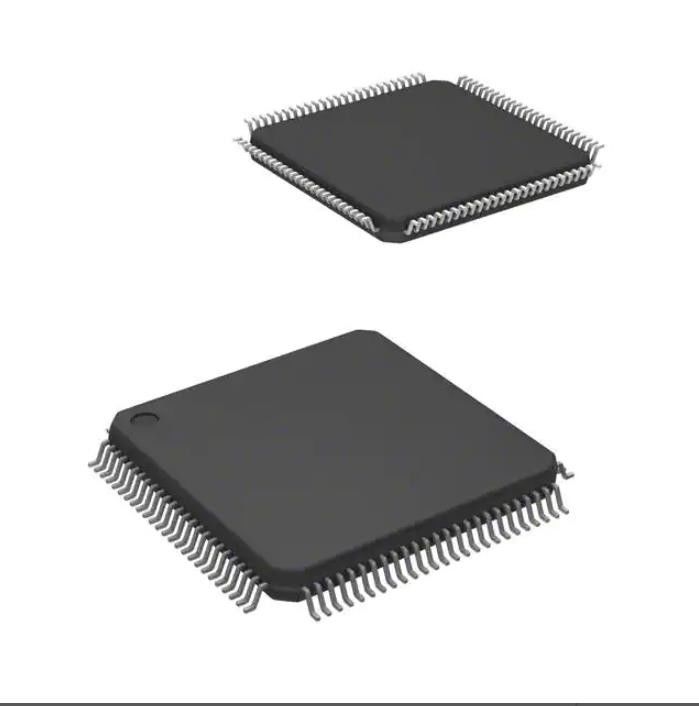

Memoria Chip Ic Mcu 32bit 128kb 100lqfp de destello de STM32F100VBT6BTR Emmc
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | STM32F100VBT6BTR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Digi-Key programable: | No verificado |
|---|---|---|---|
| Procesador de la base: | ARM® Cortex®-M3 | Tamaño de base: | Solo-corazón de 32 bits |
| Velocidad: | 24MHz | Conectividad: | ² C, IrDA, LINbus, SPI, UART/USARTSART de I |
| Periférico: | Acceso directo de memoria, PDR, POR, PVD, PWM, sensor de temperatura, WDT | Número de entrada-salida: | 80 |
Descripción de producto
Memoria Chip Ic Mcu 32bit 128kb 100lqfp de destello de STM32F100VBT6BTR Emmc
Solo-corazón de 32 bits 24MHz 128KB (128K x 8) 100-LQFP DE DESTELLO (14x14) de IC del microcontrolador de ARM® Cortex®-M3 STM32F1
Especificaciones de STM32F100VBT6BTR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Integrado | |
| Microcontroladores | |
| Mfr | STMicroelectronics |
| Serie | STM32F1 |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Digi-Reel® | |
| Situación del producto | Activo |
| Digi-Key programable | No verificado |
| Procesador de la base | ARM® Cortex®-M3 |
| Tamaño de base | Solo-corazón de 32 bits |
| Velocidad | 24MHz |
| Conectividad | ² C, IrDA, LINbus, SPI, UART/USART de I |
| Periférico | Acceso directo de memoria, PDR, POR, PVD, PWM, sensor de temperatura, WDT |
| Número de entrada-salida | 80 |
| Tamaño de la memoria del programa | 128KB (128K x 8) |
| Tipo de la memoria del programa | FLASH |
| Tamaño de EEPROM | - |
| RAM Size | 8K x 8 |
| Voltaje - fuente (Vcc/Vdd) | 2V ~ 3.6V |
| Convertidores de datos | A/D 16x12b; D/A 2x12b |
| Tipo del oscilador | Interno |
| Temperatura de funcionamiento | -40°C ~ 85°C (TA) |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 100-LQFP |
| Paquete del dispositivo del proveedor | 100-LQFP (14x14) |
| Número bajo del producto | STM32F100 |
Características de STM32F100VBT6BTR
• Base: CPU de 32 bits Cortex®-M3 de ARM®
– 24 megaciclos de frecuencia máxima, funcionamiento de 1,25 DMIPS/MHz (Dhrystone 2,1)
– división de la multiplicación y del hardware del Solo-ciclo
• Memorias
– 16 a 128 kilobytes de memoria Flash
– 4 a 8 kilobytes de SRAM
• Gestión del reloj, del reset y de fuente
– fuente del uso de 2,0 a 3,6 V e I/Os
– POR, PDR y detector programable del voltaje (PVD)
– 4 oscilador cristalino de to-24 megaciclos
– RC fábrica-arreglado 8 megaciclos interno
– 40 kilociclos internos RC
– PLL para el reloj de la CPU
– oscilador de 32 kilociclos para el RTC con la calibración
• Energía baja
– Sueño, parada y modos espera
– Fuente de VBAT para el RTC y los registros de reserva
• Elimine errores del modo
– El alambre serial elimina errores (SWD) y los interfaces de JTAG
• Acceso directo de memoria
– controlador dma de 7 canales
– Los periférico apoyaron: contadores de tiempo, ADC, SPIs, I 2Cs, USARTs y DACs
• 1 pedazo del × 12, convertidor del A/D de 1,2 µs (hasta 16 canales)
– Gama de la conversión: 0 a 3,6 V
– Sensor de temperatura
• 2 convertidores del pedazo D/A del × 12
• Hasta 80 puertos rápidos de la entrada-salida
– 37/51/80 I/Os, todo el mappable en 16 vectores de interrupción externa y casi los 5 V-tolerantes
• Hasta 12 contadores de tiempo
– Hasta tres contadores de tiempo de 16 bits, cada uno con hasta 4 IC/OC/PWM o contador de pulso
– de 16 bits, contador de tiempo del avanzado-control de 6 canales: hasta 6 canales para la salida de PWM, la generación del tiempo muerto y la parada de emergencia
– Un contador de tiempo de 16 bits, con 2 IC/OC, 1 OCN/PWM, la generación del muerto-tiempo y la parada de emergencia
– Dos contadores de tiempo de 16 bits, cada con IC/OC/OCN/PWM, la generación del muerto-tiempo y la parada de emergencia
– 2 relojes de vigilancia (independiente y ventana)
– Contador de tiempo de SysTick: 24 downcounter mordidos
– Dos contadores de tiempo básicos de 16 bits para conducir el DAC
• Hasta 8 interfaces de comunicaciones
– Hasta dos interfaces de I2C (SMBus/PMBus)
– Hasta 3 USARTs (interfaz del ISO 7816, LIN, capacidad de IrDA, control del módem)
– Hasta 2 SPIs (12 mbit/s)
– Interfaz del control de los productos electrónicos de consumo (la CCE)
• Unidad del cálculo del CRC, ID exclusivo mordido 96
• Paquetes de ECOPACK®
Usos de STM32F100VBT6BTR
El regulador tiene tres modos de operación: principal (SR.), energía baja (LPR) y poder abajo.
• Utilizan a SR. en el modo de regla nominal (el funcionamiento)
• LPR se utiliza en el modo de la parada
• El poder abajo se utiliza en modo espera: la salida del regulador está en alta impedancia: el conjunto de circuitos del corazón se acciona abajo, induciendo el consumo cero (pero
el contenido de los registros y SRAM se pierden) este regulador se permite siempre después de reset. Es discapacitado adentro
Modo espera, proporcionando alta salida de la impedancia.
Clasificaciones ambientales y de la exportación de STM32F100VBT6BTR
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
