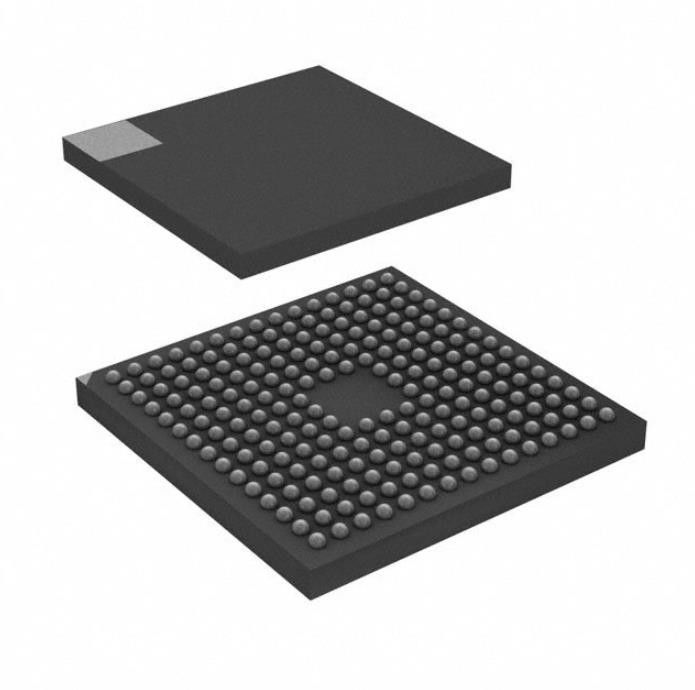

Memoria Chip Ic Mcu 32bit 2mb 216tfbga de destello de STM32F429NIH6 Emmc
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | STM32F429NIH6 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Serie: | STM32F4 | Paquete: | Bandeja |
|---|---|---|---|
| Situación del producto: | Activo | Digi-Key programable: | No verificado |
| Procesador de la base: | ARM® Cortex®-M4 | Tamaño de base: | Solo-corazón de 32 bits |
| Velocidad: | 180MHz | Número de entrada-salida: | 168 |
Descripción de producto
Memoria Chip Ic Mcu 32bit 2mb 216tfbga de destello de STM32F429NIH6 Emmc
Solo-corazón de 32 bits de IC del microcontrolador de ARM® Cortex®-M4 STM32F4 180MHz 2MB (los 2M x 8) 216-TFBGA DE DESTELLO (13x13)
Especificaciones de STM32F429NIH6
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Integrado | |
| Microcontroladores | |
| Mfr | STMicroelectronics |
| Serie | STM32F4 |
| Paquete | Bandeja |
| Situación del producto | Activo |
| Digi-Key programable | No verificado |
| Procesador de la base | ARM® Cortex®-M4 |
| Tamaño de base | Solo-corazón de 32 bits |
| Velocidad | 180MHz |
| Conectividad | CANbus, EBI/EMI, Ethernet, ² C, IrDA, LINbus, SPI, UART/USART, USB OTG de I |
| Periférico | El apagón detecta/el reset, acceso directo de memoria, ² S, LCD, POR, PWM, WDT de I |
| Número de entrada-salida | 168 |
| Tamaño de la memoria del programa | 2MB (los 2M x 8) |
| Tipo de la memoria del programa | FLASH |
| Tamaño de EEPROM | - |
| RAM Size | 256K x 8 |
| Voltaje - fuente (Vcc/Vdd) | 1.8V ~ 3.6V |
| Convertidores de datos | A/D 24x12b; D/A 2x12b |
| Tipo del oscilador | Interno |
| Temperatura de funcionamiento | -40°C ~ 85°C (TA) |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 216-TFBGA |
| Paquete del dispositivo del proveedor | 216-TFBGA (13x13) |
| Número bajo del producto | STM32F429 |
Características de STM32F429NIH6
• Base: CPU de 32 bits Cortex®-M4 de Arm® con FPU, el acelerador en tiempo real adaptante (™ de ART Accelerator) que permite 0 ejecuciones del estado de espera de memoria Flash, la frecuencia hasta 180 megaciclos, el MPU, 225 instrucciones de DMIPS/1.25 DMIPS/MHz (Dhrystone 2,1), y de DSP
• Memorias
– Hasta 2 que el MB de memoria Flash organizó en dos bancos que permitían lectura-mientras que-escriben
– Hasta 256+4 KB de SRAM incluyendo 64-KB de los datos RAM de CCM (memoria juntada base)
– Regulador externo flexible de la memoria con hasta el ómnibus de datos de 32 bits: SRAM, PSRAM, SDRAM/LPSDR SDRAM, memorias compactas de Flash/NOR/NAND
• Interfaz paralela del LCD, 8080/6800 de los modos
• Regulador de LCD-TFT con la resolución completamente programable (anchura total hasta 4096 pixeles, altura total hasta 2048 líneas y reloj del pixel hasta 83 megaciclos)
• Chrom-ARTE Accelerator™ para aumentado
creación contenta gráfica (DMA2D)
• Gestión del reloj, del reset y de fuente
– Fuente del uso de 1,7 V a de 3,6 V e I/Os
– POR, PDR, PVD y BOR
– 4 oscilador cristalino de to-26 megaciclos
– RC fábrica-arreglado 16 megaciclos interno (exactitud del 1%)
– oscilador de 32 kilociclos para el RTC con la calibración
– 32 kilociclos internos RC con la calibración
• Energía baja
– Sueño, parada y modos espera
– Fuente para el RTC, registros de reserva de VBAT del pedazo 20×32 + 4 KB opcionales SRAM de reserva
• 3×12-bit, 2,4 MSPS ADC: hasta 24 canales y 7,2 MSPS en modo interpolado triple
• convertidores de 2×12-bit D/A
• Acceso directo de memoria de fines generales: controlador dma de 16 corrientes con FIFOs y la ayuda estallada
• Hasta 17 contadores de tiempo: hasta doce contadores de tiempo de 16 bits y dos de 32 bits hasta 180 megaciclos, por cada uno con hasta 4 entradas (ampliadas) del codificador de IC/OC/PWM o del contador y de la cuadratura de pulso
Usos de STM32F429NIH6
Un PLL adicional dedicado al audio y a LCD-TFT se utiliza para el periférico SAI1 en caso de que el PLLI2S se programe para alcanzar otra frecuencia de muestreo audio (49,152 megaciclos o 11,2896 megaciclos) y la aplicación de audio requiere ambas frecuencias de muestreo simultáneamente. El PLLSAI también se utiliza para generar el reloj de LCD-TFT.
Clasificaciones ambientales y de la exportación de STM32F429NIH6
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
