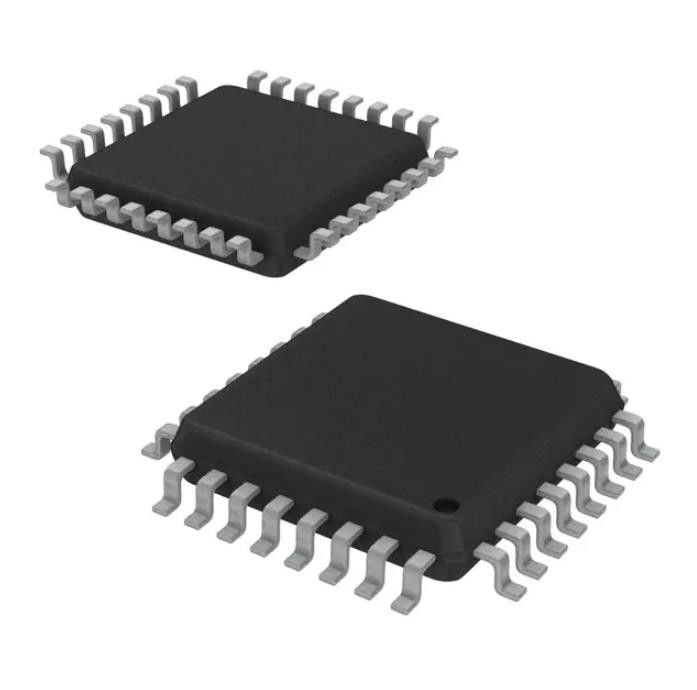

Microcontrolador IC del FLASH 32LQFP de STM8AF6266TAX IC MCU 8BIT 32KB
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | STM8AF6266TAX |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Digi-Key programable: | No verificado | Procesador de la base: | STM8A |
|---|---|---|---|
| Tamaño de base: | de 8 bits | Velocidad: | 16MHz |
| Conectividad: | ² C, LINbus, SPI, UART/USART de I | Periférico: | El apagón detecta/el reset, POR, PWM, WDT |
| Tamaño de la memoria del programa: | 25 | Digi-Key programable Procesador no verificado de la base Tamaño de base de STM8A velocidad de 8 bits: | 32KB (32K x 8) |
| Alta luz: | STM8AF6266TAX,IC MCU 8BIT 32KB,32LQFP IC MCU |
||
Descripción de producto
Memoria Chip Ic Mcu 8bit 32kb 32lqfp de destello de STM8AF6266TAX Emmc
Microcontrolador IC 16MHz de 8 bits 32KB (32K x 8) 32-LQFP DE DESTELLO (7x7) de STM8A STM8A
Especificaciones de STM8AF6266TAX
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Integrado | |
| Microcontroladores | |
| Mfr | STMicroelectronics |
| Serie | STM8A |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Digi-Reel® | |
| Situación del producto | No para los nuevos diseños |
| Digi-Key programable | No verificado |
| Procesador de la base | STM8A |
| Tamaño de base | de 8 bits |
| Velocidad | 16MHz |
| Conectividad | ² C, LINbus, SPI, UART/USART de I |
| Periférico | El apagón detecta/el reset, POR, PWM, WDT |
| Número de entrada-salida | 25 |
| Tamaño de la memoria del programa | 32KB (32K x 8) |
| Tipo de la memoria del programa | FLASH |
| Tamaño de EEPROM | 1K x 8 |
| RAM Size | 2K x 8 |
| Voltaje - fuente (Vcc/Vdd) | 3V ~ 5.5V |
| Convertidores de datos | A/D 7x10b |
| Tipo del oscilador | Interno |
| Temperatura de funcionamiento | -40°C ~ 85°C (TA) |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 32-LQFP |
| Paquete del dispositivo del proveedor | 32-LQFP (7x7) |
| Número bajo del producto | STM8 |
Características de STM8AF6266TAX
• AEC-Q10x calificó
• Base
– FCPU máximo: 16 megaciclos
– Base avanzada de STM8A con la tubería de la arquitectura de Harvard y de 3 etapas
– 1,6 ciclos medios/instrucción dando por resultado 10 MIPS en 16 megaciclos de fCPU para la prueba patrón del estándar industrial
• Memorias
– Memoria de destello del programa: flash de 16 a 32 kilobytes; retención de los datos 20 años en el °C 55 después de 1 kcycle
– Memoria de los datos: 0,5 a 1 dato verdadero EEPROM del kilobyte; kcycle de la resistencia 300
– RAM: Kilobyte 2
• Gestión del reloj
– Oscilador cristalino de baja potencia del resonador con la entrada de reloj externa
– Interno, usuario-trimmable 16 megaciclo RC y osciladores de baja potencia de 128 kilociclos RC
– Sistema de seguridad del reloj con el monitor del reloj
• Gestión del reset y de fuente
– Espera/auto-atención/modos de baja potencia del alto con bloquear definido por el usuario del reloj
– Consumo bajo poder-en y reset del powerdown
• Gestión de interrupción
– Regulador de interrupción jerarquizado con 32 vectores
– Hasta 34 interrupciones externas en 5 vectores
• Contadores de tiempo
– Hasta 2 contadores de tiempo de 16 bits de fines generales de PWM con hasta 3 canales de CAPCOM cada (IC, OC o PWM)
– Contador de tiempo del control avanzado: de 16 bits, 4 canales de CAPCOM, 3 salidas complementarias, inserción del deadtime y sincronización flexible
– contador de tiempo básico de 8 bits de AR con el prescaler de 8 bits
Usos de STM8AF6266TAX
• 80 instrucciones con el tamaño medio de la instrucción de 2 bytes
• Movimiento de datos y funciones estándar de la lógica/de aritmética
• de 8 bits por la multiplicación de 8 bits
• de 16 bits por de 8 bits y de 16 bits por la división de 16 bits
• Manipulación mordida
• Transferencia de datos entre la pila y el acumulador (empuje/estallido) con el acceso directo de la pila
• Transferencia de datos usando los registros de X y de Y o directo memoria-a-memorytransfers
Clasificaciones ambientales y de la exportación de STM8AF6266TAX
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
Quiere saber más detalles sobre este producto
