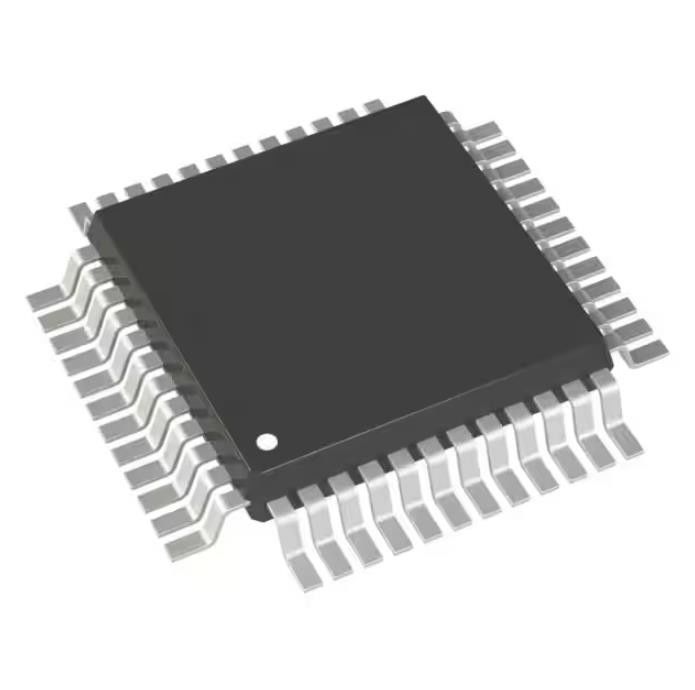

STM8L151K4T6TR Emmc Chip de memoria Ic Mcu 8bit 16kb Flash 32lqfp
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | STM8L151K4T6TR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Digi-Key programable: | No verificado |
|---|---|---|---|
| Procesador de la base: | STM8 | Tamaño de base: | de 8 bits |
| Velocidad: | 16MHz | Conectividad: | ² C, IrDA, SPI, UART/USART de I |
| Periférico: | El apagón detecta/el reset, acceso directo de memoria, IR, POR, PWM, WDT | Número de entrada-salida: | 30 |
Descripción de producto
STM8L151K4T6TR Emmc Chip de memoria Ic Mcu 8bit 16kb Flash 32lqfp
STM8 STM8L EnergyLite Microcontrolador IC 8 bits 16MHz 16KB (16K x 8) FLASH 32-LQFP (7x7)
Especificaciones deSTM8L151K4T6TR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Incorporado | |
| Microcontroladores | |
| Fabricante | STMicroelectrónica |
| Serie | STM8L EnergyLite |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Digi-Reel® | |
| Estado del producto | Activo |
| Programable Digi-Key | No verificado |
| Procesador central | STM8 |
| Tamaño del núcleo | 8 bits |
| Velocidad | 16 MHz |
| Conectividad | I²C, IrDA, SPI, UART/USART |
| Periféricos | Detección/reinicio de caída de tensión, DMA, IR, POR, PWM, WDT |
| Número de E/S | 30 |
| Tamaño de la memoria del programa | 16KB (16K x 8) |
| Tipo de memoria de programa | DESTELLO |
| Tamaño de EEPROM | 1Kx8 |
| Tamaño de RAM | 2Kx8 |
| Voltaje - Suministro (Vcc/Vdd) | 1,8 V ~ 3,6 V |
| Convertidores de datos | A/D 22x12b;D/A 1x12b |
| Tipo de oscilador | Interno |
| Temperatura de funcionamiento | -40°C ~ 85°C (TA) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 32-LQFP |
| Paquete de dispositivo del proveedor | 32-LQFP (7x7) |
| Número de producto base | STM8 |
Caracteristicas deSTM8L151K4T6TR
• Condiciones de operación
– Rango de fuente de alimentación operativa de 1,8 V a 3,6 V (hasta 1,65 V al apagarse)
– temperaturarango: - 40 °C a 85, 105 o 125 °C
• Funciones de bajo consumo
– 5 modos de bajo consumo: espera, ejecución de bajo consumo (5,1 µA), espera de bajo consumo (3 µA), parada activa con RTC completo (1,3 µA), parada (350 nA)
– Consumo: 195 µA/MHz + 440 µA
– Fuga ultrabaja por I/0: 50 nA
– Despertar rápido desde Halt: 4,7 µs
• Núcleo STM8 avanzado
– Arquitectura Harvard y tubería de 3 etapas
– Frecuencia máx.16 MHz, pico 16 CISC MIPS
– Hasta 40 fuentes de interrupción externas
• Gestión de reinicio y suministro
– Restablecimiento de BOR ultra seguro y de bajo consumo con
5 umbrales seleccionables
– POR/PDR de potencia ultrabaja
– Detector de tensión programable (PVD)
• Gestión del reloj
– Oscilador de cristal de 1 a 16 MHz
– Oscilador de cristal de 32 kHz
– RC interno de 16 MHz recortado de fábrica
– RC interno de bajo consumo de 38 kHz
– Sistema de seguridad del reloj
• RTC de baja potencia
– Calendario BCD con interrupción de alarma
– Activación automática desde Halt con interrupción periódica
• LCD: hasta 4x28 segmentos con convertidor elevador
• Recuerdos
– Hasta 32 Kbytes de memoria de programa Flash y 1 Kbyte de datos EEPROM con ECC, RWW
– Modos flexibles de protección contra escritura y lectura
– Hasta 2 Kbytes de RAM
• DMA
– 4 canales;periféricos compatibles: ADC, DAC, SPI, I2C, USART, temporizadores
Aplicaciones deSTM8L151K4T6TR
• Arquitectura Harvard
• tubería de 3 etapas
• Bus de memoria de programa de 32 bits de ancho: ciclo único que obtiene la mayoría de las instrucciones
• Registros de índice de 16 bits X e Y: permiten modos de direccionamiento indexados con o sin compensación y manipulaciones de datos de tipo lectura-modificación-escritura
• acumulador de 8 bits
• Contador de programa de 24 bits: espacio de memoria lineal de 16 Mbytes
• Puntero de pila de 16 bits: acceso a una pila de nivel de 64 Kbytes
• Registro de código de condición de 8 bits: 7 indicadores de condición para el resultado de la última instrucción
Clasificaciones ambientales y de exportación deSTM8L151K4T6TR
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
