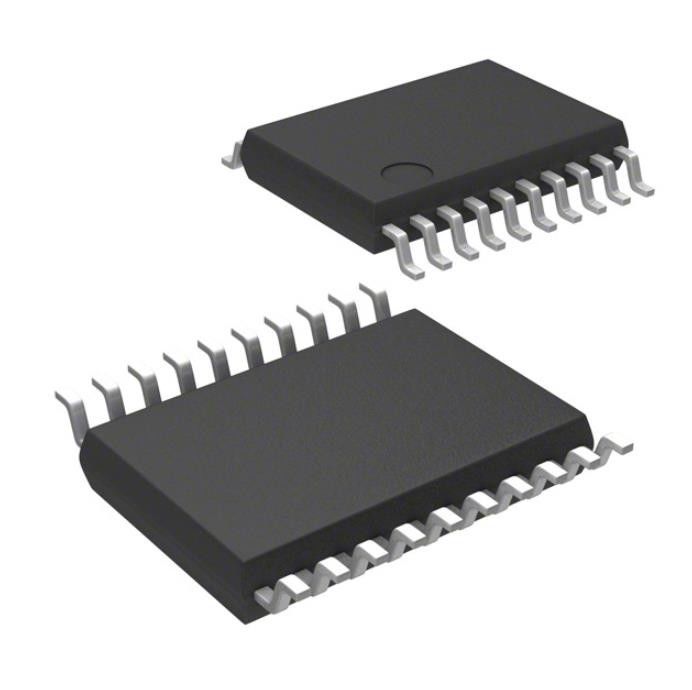

Memoria Chip Ic Mcu 8bit 8kb 20tssop de destello de STM8S103F3P6TR Emmc
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | STM8S103F3P6TR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de entrada-salida: | 16 | Tamaño de la memoria del programa: | 8KB (8K x 8) |
|---|---|---|---|
| Tipo de la memoria del programa: | FLASH | Tamaño de EEPROM: | 640 x 8 |
| RAM Size: | 1K x 8 | Voltaje - fuente (Vcc/Vdd): | 2.95V ~ 5.5V |
| Tipo del oscilador: | A/D 5x10b | Temperatura de funcionamiento: | -40°C ~ 85°C (TA) |
Descripción de producto
Memoria Chip Ic Mcu 8bit 8kb 20tssop de destello de STM8S103F3P6TR Emmc
Microcontrolador IC 16MHz de 8 bits 8KB (8K x 8) 20-TSSOP DE DESTELLO de STM8 STM8S
Especificaciones de STM8S103F3P6TR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Integrado | |
| Microcontroladores | |
| Mfr | STMicroelectronics |
| Serie | STM8S |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Digi-Reel® | |
| Situación del producto | Activo |
| Digi-Key programable | No verificado |
| Procesador de la base | STM8 |
| Tamaño de base | de 8 bits |
| Velocidad | 16MHz |
| Conectividad | ² C, IrDA, LINbus, SPI, UART/USART de I |
| Periférico | El apagón detecta/el reset, POR, PWM, WDT |
| Número de entrada-salida | 16 |
| Tamaño de la memoria del programa | 8KB (8K x 8) |
| Tipo de la memoria del programa | FLASH |
| Tamaño de EEPROM | 640 x 8 |
| RAM Size | 1K x 8 |
| Voltaje - fuente (Vcc/Vdd) | 2.95V ~ 5.5V |
| Convertidores de datos | A/D 5x10b |
| Tipo del oscilador | Interno |
| Temperatura de funcionamiento | -40°C ~ 85°C (TA) |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 20-TSSOP (0,173", anchura de 4.40m m) |
| Paquete del dispositivo del proveedor | 20-TSSOP |
| Número bajo del producto | STM8 |
Características de STM8S103F3P6TR
Base
• 16 megaciclos avanzaron la base STM8 con la tubería de la arquitectura de Harvard y de 3 etapas
• Sistema de instrucción extendida
Memorias
• Memoria del programa: Flash de 8 kilobytes; datos
retención 20 años en el °C 55 después del kcycle 10
• Memoria de los datos: 640 datos verdaderos EEPROM del byte; kcycle de la resistencia 300
• RAM: 1 reloj del kilobyte, reset y gestión de fuente
• voltaje de funcionamiento de 2,95 a 5,5 V
• Control flexible del reloj, 4 fuentes del reloj principal
– Oscilador cristalino del resonador de la energía baja
– Entrada de reloj externa
– Interno, usuario-trimmable 16 megaciclo RC
– 128 kilociclos de baja potencia internos RC
• Sistema de seguridad del reloj con el monitor del reloj
• Gestión del poder:
– Modos de baja potencia (espera, activo-alto, alto)
– Relojes periféricos del interruptor-apagado individualmente
• Poweron permanentemente activo, bajo-consumo y reset del poder-abajo
Gestión de interrupción
• Regulador de interrupción jerarquizado con 32 interrupciones
• Hasta 27 interrupciones externas en 6 vectores
Contadores de tiempo
• Contador de tiempo del control avanzado: de 16 bits, 4 canales de CAPCOM, 3 salidas complementarias, inserción del muerto-tiempo y sincronización flexible
Usos de STM8S103F3P6TR
• Prescaler del reloj: para conseguir el mejor compromiso entre la velocidad y el consumo actual la frecuencia de reloj a la CPU y a los periférico se puede ajustar por un prescaler programable.
• Transferencia segura del reloj: las fuentes del reloj se pueden cambiar con seguridad en el modo funcionado con del flyin a través de un registro de la configuración. La señal de reloj no se cambia hasta que la nueva fuente del reloj esté lista. El diseño garantiza la transferencia interferencia-libre.
• Gestión del reloj: para reducir el consumo de energía
Clasificaciones ambientales y de la exportación de STM8S103F3P6TR
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 1 (ilimitado) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
