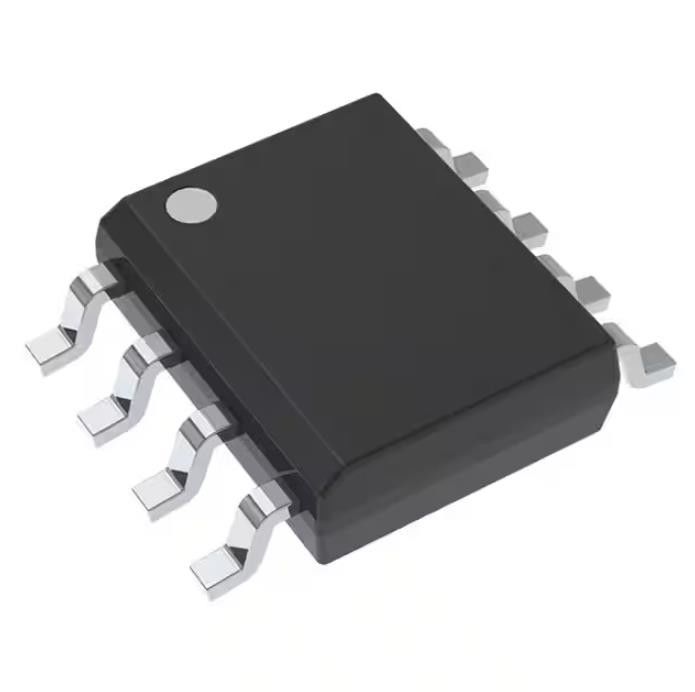

Comparador de fines generales 2 Gen Pur 8soic de TLC3702MDRG4 Cmos IC
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TLC3702MDRG4 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Mfr: | Texas Instruments | Serie: | LinCMOS™ |
|---|---|---|---|
| paquete: | Cinta y carrete (TR) | Situación del producto: | Interrumpido en Digi-Key |
| Tipo: | Fines generales | Número de elementos: | 2 |
| Tipo de la salida: | Cmos, de vaivén, TTL | Voltaje - fuente, sola/dual (±): | 4V ~ 16V |
| Alta luz: | TLC3702MDRG4,Comparador de fines generales del Cmos IC,Comparador 2 Gen Pur de IC |
||
Descripción de producto
TLC3702MDRG4 Emmc Chip de memoria Ic Comparador 2 Gen Pur 8soic
Comparador CMOS de propósito general, Push-Pull, TTL 8-SOIC
Especificaciones deTLC3702MDR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Lineal | |
| Comparadores | |
| Fabricante | Instrumentos Texas |
| Serie | LinCMOS™ |
| Paquete | Cinta y carrete (TR) |
| Estado del producto | Descontinuado en Digi-Key |
| Tipo | Propósito general |
| Número de elementos | 2 |
| Tipo de salida | CMOS, contrafase, TTL |
| Voltaje: suministro, simple/doble (±) | 4V ~ 16V |
| Voltaje: compensación de entrada (máx.) | 5mV @ 10V |
| Corriente - Sesgo de entrada (máx.) | 5pA @ 5V |
| Corriente - Salida (típ.) | 20mA |
| Corriente - Inactiva (Máx.) | 90µA |
| CMRR, PSRR (típico) | 84dB CMRR |
| Retraso de propagación (máx.) | 4,5 µs |
| Histéresis | - |
| Temperatura de funcionamiento | -55°C ~ 125°C |
| Paquete / Caja | 8-SOIC (0,154", 3,90 mm de ancho) |
| Tipo de montaje | Montaje superficial |
| Paquete de dispositivo del proveedor | 8-SOIC |
| Número de producto base | TLC3702 |
Caracteristicas deTLC3702MDR
• Impulsores capacitivos de salida CMOS Push-Pull
Cargas sin resistencia pullup,
E/S = ± 8 mA
• Muy bajo consumo de energía...100 μW tipo a 5 V
• Tiempo de respuesta rápido ...tPLH = 2,7 μs típico
• Con sobremarcha de 5 mV
• Operación de suministro único...3 V a 16 V TLC3702M...4 V a 16 V
• Protección ESD en chip
Aplicaciones deTLC3702MDR
El TLC3702 consta de dos comparadores de voltaje de micropotencia independientes diseñados para operar desde un solo suministro y ser compatible con los sistemas lógicos HCMOS modernos.Son funcionalmente similares al LM339 pero usan una vigésima parte de la potencia para tiempos de respuesta similares.La etapa de salida push-pull CMOS impulsa cargas capacitivas directamente sin una resistencia pullup que consume energía para lograr el tiempo de respuesta indicado.La eliminación de la resistencia pullup no solo reduce la disipación de energía, sino que también ahorra espacio en la placa y costo de los componentes.La etapa de salida también es totalmente compatible con los requisitos TTL.
Clasificaciones ambientales y de exportación deTLC3702MDR
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (ilimitado) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
