17mA AEC-Q100 Circuitos integrados de interruptor de alimentación PMIC automotriz TPS65941111RWERQ1
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TPS65941111RWERQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Serie: | Automotriz, AEC-Q100 | paquete: | Cinta y carrete (TR) |
|---|---|---|---|
| Situación del producto: | Activo | Usos: | Automotriz |
| Actual - fuente: | 17mA | Voltaje - fuente: | 2.8V ~ 5.5V |
| Temperatura de funcionamiento: | -40°C ~ 125°C (TA) | Montaje del tipo: | Soporte superficial, lado mojable |
| Alta luz: | TPS65941111RWERQ1,PMIC automotriz AEC Q100,PMIC automotriz de 17 mA |
||
Descripción de producto
TPS65941111RWERQ1 Circuito integrado del interruptor de alimentación 296-Tps65941111rwerq1tr-Nd

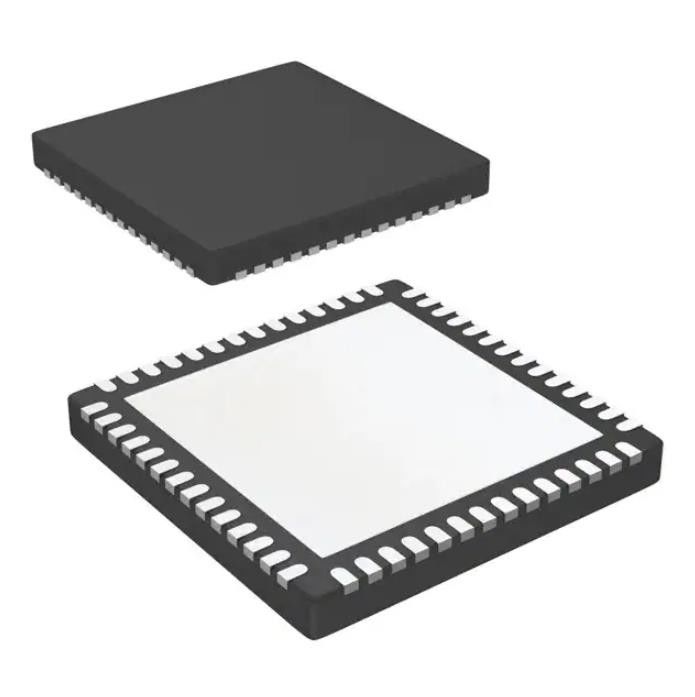

Automoción PMIC 56-VQFNP (8x8)
Especificaciones de TPS65941111RWERQ1
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Administración de energía (PMIC) | |
| Administración de energía - Especializada | |
| Fabricante | Instrumentos Texas |
| Serie | Automoción, AEC-Q100 |
| Paquete | Cinta y carrete (TR) |
| Estado del producto | Activo |
| Aplicaciones | Automotor |
| Suministro de corriente | 17mA |
| Suministro de voltaje | 2,8 V ~ 5,5 V |
| Temperatura de funcionamiento | -40°C ~ 125°C (TA) |
| Tipo de montaje | Montaje en superficie, flanco humectable |
| Paquete / Caja | Almohadilla expuesta 56-VFQFN |
| Paquete de dispositivo del proveedor | 56-VQFNP (8x8) |
| Número de producto base | TPS65941111 |
Caracteristicas deTPS65941111RWERQ1
• Calificado para aplicaciones automotrices
• AEC-Q100 calificado con los siguientes resultados:
– El dispositivo funciona con alimentación de entrada de 3 V a 5,5 V
– Grado de temperatura del dispositivo 1: rango de temperatura ambiente de funcionamiento de –40 °C a +125 °C
– Dispositivo Clasificación HBM nivel 2
– Nivel de clasificación CDM del dispositivo C4A
• Cumple con la seguridad funcional
– Desarrollado para aplicaciones de seguridad funcional
– Documentación disponible para ayudar al diseño del sistema ISO 26262 hasta ASIL-D
– Documentación disponible para ayudar al diseño del sistema IEC 61508 hasta SIL-3
– Capacidad sistemática hasta ASIL-D
– Integridad del hardware hasta ASIL-D
– Monitor de voltaje de suministro de entrada y protección contra sobrevoltaje
– Monitores de sub/sobretensión y sobrecorriente
monitores en todos los rieles de suministro de salida
– Perro guardián con disparador seleccionable/modo de preguntas y respuestas
– Dos monitores de señales de error (ESM) con
nivel seleccionable / modo PWM
– Monitoreo térmico con advertencia de alta temperatura y apagado térmico
– Detección de errores de integridad de bits (CRC) en registros de configuración interna y memoria no volátil (NVM)
• Bajo consumo de energía
– Corriente de apagado típica de 2 μA
– 7 μA típico en modo de solo suministro de respaldo
– 20 μA típico en modo de espera de bajo consumo
• Cinco reguladores reductores de fuente de alimentación conmutada (BUCK):
– Rango de voltaje de salida de 0,3 V a 3,34 V en pasos de 5, 10 o 20 mV
– Uno con 4 A, tres con 3,5 A y uno con capacidad de corriente de salida de 2 A
– Capacidad multifásica flexible para cuatro BUCK: hasta 14 A de corriente de salida desde un solo riel
– Protección contra cortocircuito y sobrecorriente
– Arranque suave interno para limitación de corriente de irrupción
– Frecuencia de conmutación de 2,2 MHz / 4,4 MHz
– Capacidad de sincronizar con la entrada de un reloj externo
• Tres reguladores lineales de caída baja (LDO) con modo de derivación configurable
– Rango de tensión de salida de 0,6 V a 3,3 V con pasos de 50 mV en modo de regulación lineal
AplicacionesdeTPS65941111RWERQ1
• Infoentretenimiento automotriz y clúster digital, sistemas de navegación, telemática, electrónica e iluminación del cuerpo
• Sistema avanzado de asistencia al conductor (ADAS)
• Control y automatización industrial
Clasificaciones ambientales y de exportación deTPS65941111RWERQ1
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | No aplica |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
