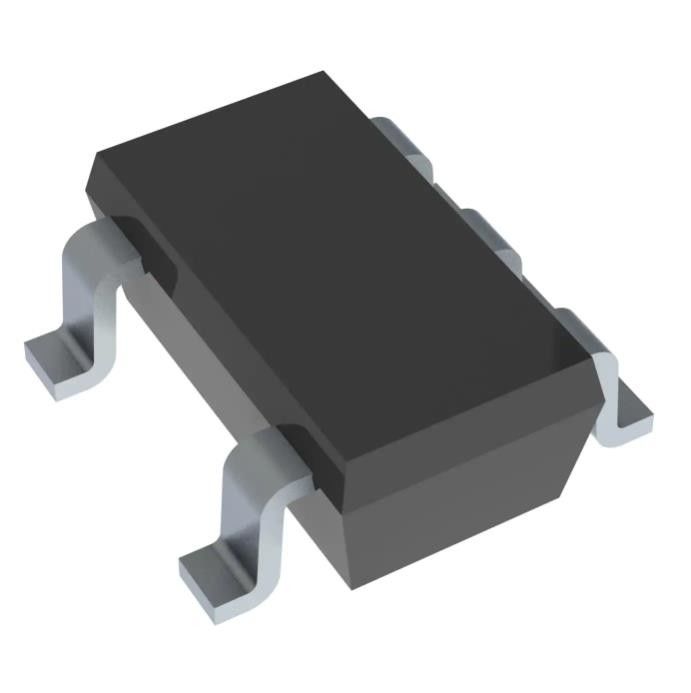

Conductor lateral bajo IC 4A UCC27519DBVR de la puerta de IGBT SOT23-5 no que invierte
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | UCC27519DBVR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación Digi-Key del producto programable: | Activo | Digi-Key programable: | No verificado |
|---|---|---|---|
| Configuración conducida: | Bajo-lado | Tipo de canal: | Solo |
| Número de conductores: | 1 | Tipo de la puerta: | IGBT, MOSFET del canal N |
| Voltaje - fuente: | 4.5V ~ 18V | Actual - salida máxima (fuente, fregadero): | 4A, 4A |
| Alta luz: | Conductor lateral bajo IC,UCC27519DBVR,conductor lateral bajo IC de la puerta SOT23-5 de la puerta de IGBT |
||
Descripción de producto
El interruptor de UCC27519DBVR Ics Ic bloquea el Bajo-lado Sot23-5 de Drvr
El interruptor de UCC27519DBVR Ics Ic bloquea el Bajo-lado Sot23-5 de Drvr
Conductor IC Non-Inverting SOT-23-5 de la puerta del Bajo-lado
Especificaciones de UCC27519DBVR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Gestión del poder (PMIC) | |
| Conductores de la puerta | |
| Mfr | Texas Instruments |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Digi-Reel® | |
| Situación del producto | Activo |
| Digi-Key programable | No verificado |
| Configuración conducida | Bajo-lado |
| Tipo de canal | Solo |
| Número de conductores | 1 |
| Tipo de la puerta | IGBT, MOSFET del canal N |
| Voltaje - fuente | 4.5V ~ 18V |
| Voltaje de la lógica - VIL, VIH | - |
| Actual - salida máxima (fuente, fregadero) | 4A, 4A |
| Tipo entrado | No-inversión |
| Tiempo de la subida/caída (tipo) | 8ns, 7ns |
| Temperatura de funcionamiento | -40°C ~ 140°C (TJ) |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | SC-74A, SOT-753 |
| Paquete del dispositivo del proveedor | SOT-23-5 |
| Número bajo del producto | UCC27519 |
Características de UCC27519DBVR
• Dispositivo barato, del Puerta-conductor que ofrece el reemplazo superior de las soluciones discretas de NPN y de PNP
• Pin-a-Pin compatible con del TI los dispositivos el TPS2828 y el TPS2829
• la fuente del pico 4-A y el pico 4-A hunden la impulsión simétrica
• Retrasos de propagación rápidos (17-ns típicos)
• Subida y tiempos de caída rápidos (8-ns y 7 ns típicos)
• 4.5-V a la sola gama de la fuente 18-V
• Salidas llevadas a cabo bajo durante VDD UVLO (asegura la operación Interferencia-libre en el poder para arriba y el poder abajo)
• El Cmos entró el umbral de la lógica (la función del voltaje de fuente con histéresis)
• Umbrales Hysteretic de la lógica para la alta inmunidad de ruido
• El Pin del EN para permite la función (permitió ser ningún conectan)
• La salida se consideró bajo cuando los pernos entrados están flotando
• Pin Absolute Maximum Voltage Levels entrado no restringió por VDD Pin Bias Supply Voltage
• Gama de temperaturas de funcionamiento – de 40°C a 140°C
• paquete de 5-Pin DBV (SOT-23)
Usos de UCC27519DBVR
• Fuentes de alimentación del Cambiar-modo
• Convertidores de DC-DC
• Conductor Devices de la puerta del compañero para los reguladores del poder de Digitaces
• Energía solar, control de motor, UPS
• Conductor de la puerta para los dispositivos de poder anchos emergentes de Banda-Gap (tales como GaN)
Clasificaciones ambientales y de la exportación de UCC27519DBVR
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 1 (ilimitado) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
